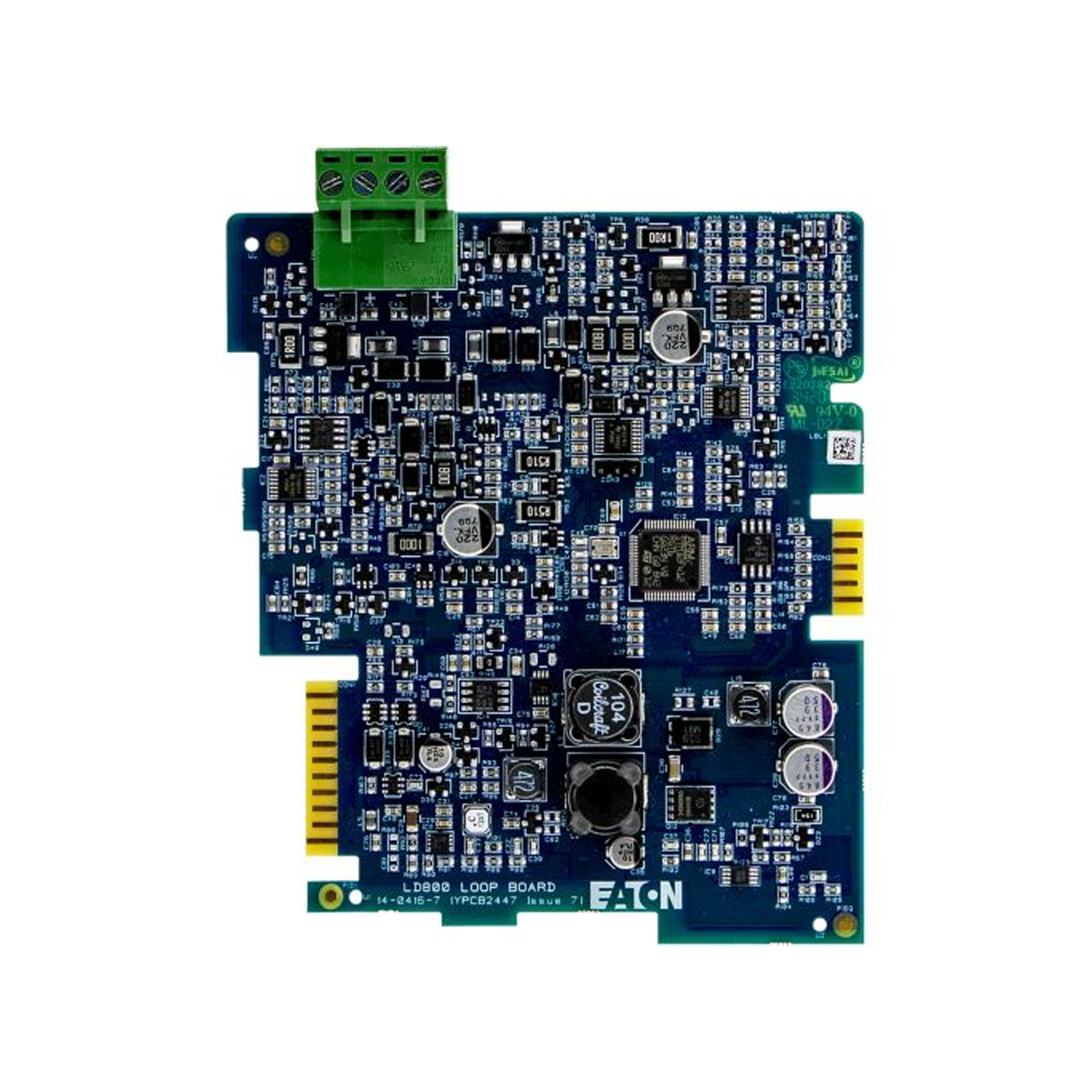

Eaton Cooper XDetect Elektronik Adreslenebilir Yangın Alarm Kontrol Paneli Genişleme Loop Kartı
Eaton Cooper XDetect Adreslenebilir Yangın Alarm Paneli Genişleme Loop Kartı
Eaton Cooper XDetect loop kartı, XDetect serisi elektronik adreslenebilir yangın alarm kontrol panellerinin çevrim kapasitesini artırmak için tasarlanmış yüksek performanslı bir donanım genişleme modülüdür. Panel ana kartı üzerine kolayca entegre edilen bu kart; adreslenebilir dedektör, buton, siren ve modüllerin bağlanacağı yeni çevrim hatları oluşturarak yangın algılama sisteminin ölçeklenebilirliğini sağlar.
| Teknik Özellik | Açıklama |
|---|---|
| Ürün Tipi | Adreslenebilir Çevrim (Loop) Genişleme Kartı |
| Uyumlu Panel Serisi | Eaton Cooper XDetect Elektronik Adreslenebilir Yangın Panelleri |
| Loop Kapasitesi | Bilinmiyor |
| Haberleşme Protokolü | Eaton Cooper Adreslenebilir Dijital Haberleşme Protokolü |
| Koruma Donanımları | Entegre Kısa Devre İzolatör Koruması |
| Bağlantı Tipi | Panel ana kartı üzerine tak-çalıştır soket mimarisi |
| Kablo Tipi Uyumluluğu | Yangına dayanıklı, ekranlı (shielded) bükümlü çift (twisted-pair) yangın kablosu |
| Güç Beslemesi | Panel BUS hattından doğrudan beslenir (Harici güç gerektirmez) |
| Çalışma Sıcaklığı | -5°C ile +40°C arası |
| İşletim Sistemi / Donanım Yazılımı | Merkezi panel işlemcisi ile senkronize çalışan gömülü mikrodenetleyici mimarisi |
Ürün Açıklaması
Eaton Cooper XDetect Loop Kartı, modüler mimariye sahip XDetect elektronik adreslenebilir yangın alarm panellerinin kapasite sınırlarını genişletmek amacıyla geliştirilmiş endüstriyel standartlarda bir tak-çalıştır modüldür. Özellikle genişleyen projelerde, yeni bina bloklarının sisteme dahil edilmesi gerektiğinde veya mevcut hatların kapasitesi dolduğunda paneli tamamen değiştirmek yerine ekonomik ve proaktif bir çözüm sunar. Kart, panel kasası içerisindeki yuvalara doğrudan oturarak sistem mimarisine kusursuzca entegre olur.
Gelişmiş bir mikrodenetleyici donanımına sahip olan bu genişleme kartı, üzerine bağlanan tüm adreslenebilir saha ekipmanlarıyla (duman dedektörleri, ısı sensörleri, yangın ihbar butonları ve saha kontrol modülleri) kesintisiz, çift yönlü ve yüksek hızlı dijital veri alışverişi yürütür. Saha elemanlarından gelen analog durum değerlerini, kirlilik seviyelerini ve arıza sinyallerini milisaniyeler düzeyinde işleyerek panel ana işlemcisine iletir. Bu sayede sistemin genel tepki süresi korunur ve yangın algılama hızı en üst düzeyde tutulur.
Güvenlik ve hat toleransı açısından kart üzerinde yerleşik olarak bulunan kısa devre izolatör koruması kritik bir öneme sahiptir. Çevrim (loop) hattında meydana gelebilecek olası bir kablo kopukluğu, ezilme veya kısa devre durumlarında, kart arızalı bölgeyi elektriksel olarak izole eder. Böylece hattın geri kalanında bulunan diğer tüm adreslenebilir cihazların panel ile haberleşmeye devam etmesini sağlayarak sistemin tamamen devre dışı kalmasını önler ve yangın koruma sürekliliğini garanti altına alır.
Eaton Cooper XDetect loop kartı, enerjisini ve veri hattını doğrudan monte edildiği ana panel mimarisinden karşıladığı için harici bir güç kaynağı bağlantısına ihtiyaç duymaz. Elektrostatik deşarjlara (ESD) ve elektriksel dalgalanmalara karşı korumalı komponentlerle üretilen kart, zorlu saha koşullarında kararlı çalışmasını sürdürür. XDetect konfigürasyon yazılımı tarafından otomatik olarak tanınma özelliği sayesinde, montaj sonrasında hızlıca adresleme ve bölge (zone) senaryosu tanımlamalarının yapılmasına olanak tanır.
- Eaton Cooper XDetect yangın alarm panellerinin çevrim hattı kapasitesini artırmak için özel genişleme modülü
- Ek kablo karmaşasına yol açmadan panel gövdesi içerisine oturan kompakt donanım mimarisi
- Hattaki arızaların sistemi etkilemesini önleyen entegre yüksek güvenlikli kısa devre izolatör teknolojisi
- Saha dedektörleri ve modülleri ile kayıpsız veri iletimi sağlayan gelişmiş dijital haberleşme altyapısı
- Panel yazılımı tarafından otomatik tanınma (Auto-learn) özelliği ile hızlı ve hatasız devreye alma imkanı
- Harici trafo veya besleme ünitesine ihtiyaç duymayan, gücünü panel üzerinden alan enerji verimli tasarım
- Elektriksel gürültülere ve ani voltaj dalgalanmalarına karşı direnci artırılmış endüstriyel elektronik kart yüzeyi
