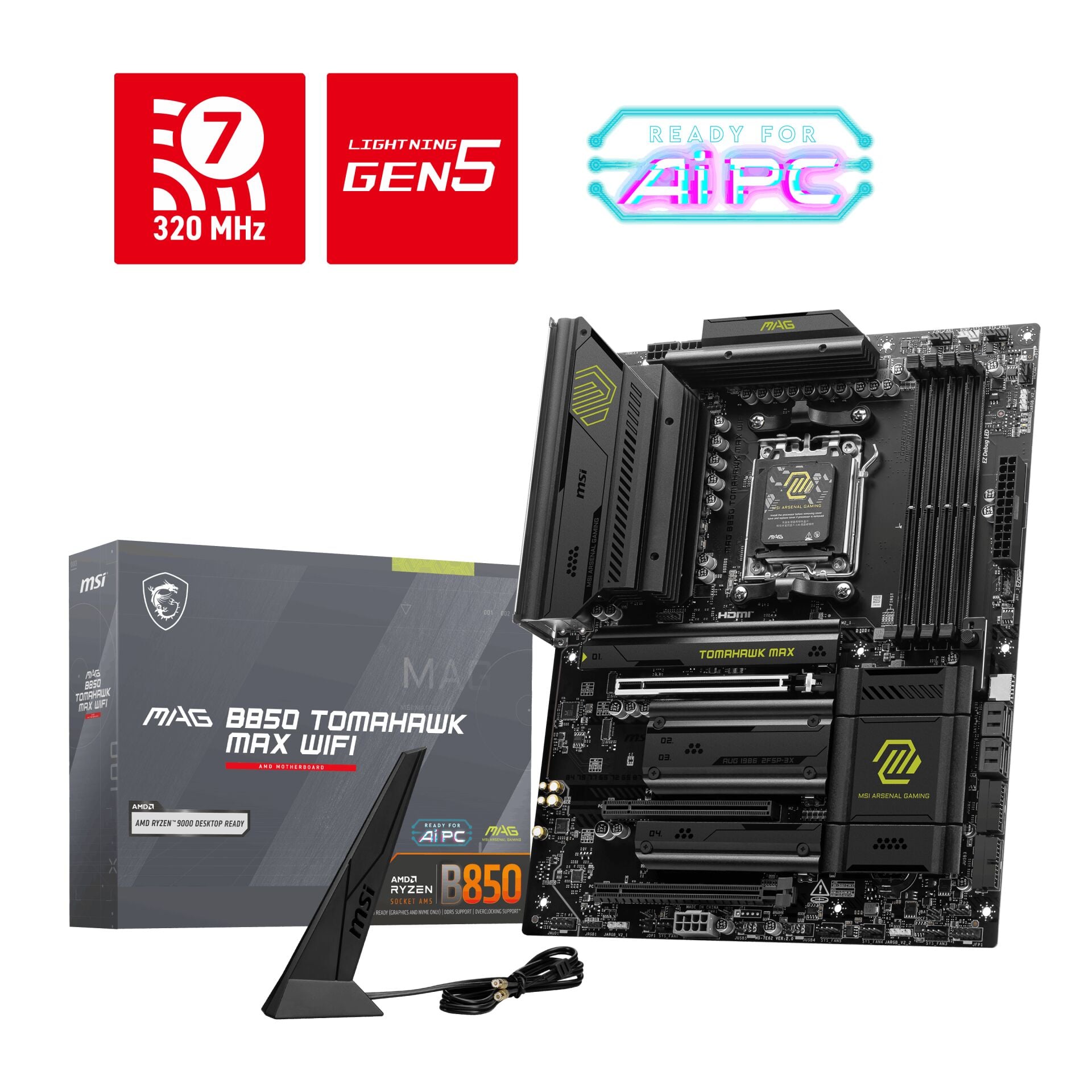

MSI MAG B850 TOMAHAWK MAX WIFI AM5 DDR5 8400MHZ(OC) HDMI 4x M.2 USB 10Gbs 5G LAN WI-FI 7 ATX
MSI MAG B850 TOMAHAWK MAX WIFI AM5 DDR5 8400MHZ(OC) HDMI 4x M.2 USB 10Gbs 5G LAN WI-FI 7 ATX
AMD B850 yonga setine sahip MSI MAG B850 TOMAHAWK MAX WIFI, Soket AM5 yapısı ve DDR5 bellek desteğiyle yüksek performanslı sistem mimarileri için tasarlanmış ATX form faktöründe bir anakarttır.
| Yonga Seti (Chipset) | AMD B850 |
| İşlemci Soketi | Soket AM5 |
| İşlemci Desteği | AMD Ryzen 9000 / 8000 / 7000 Serisi Masaüstü İşlemciler |
| Bellek (RAM) Tipi | DDR5 UDIMM / CUDIMM (Saat Sürücüsü Baypas Modu) |
| Bellek Kapasitesi | 256 GB (4x DIMM Yuvası, Çift Kanal) |
| Bellek Frekans Desteği | 8400+(OC) MHz / JEDEC standartlarında 5600-4800 MHz |
| Genişleme Yuvaları | 1x PCIe 5.0 x16 (İşlemciden), 1x PCIe 4.0 x4, 1x PCIe 3.0 x1 |
| Depolama Arabirimi | 4x M.2 Yuvası (2x PCIe 5.0 x4, 2x PCIe 4.0 x4/x2), 4x SATA 6Gb/s |
| Ağ (LAN) Kontrolcü | Realtek 8126VB 5G LAN (5 Gbps Ethernet) |
| Kablosuz Bağlantı | Wi-Fi 7 (802.11 a/b/g/n/ac/ax/be, 320MHz frekans bandı, 5.8Gbps hız) |
| Bluetooth Versiyonu | Bluetooth 5.4 |
| Ses Kontrolcü | Realtek ALC4080 Codec, 7.1 Kanal Yüksek Tanımlı USB Ses |

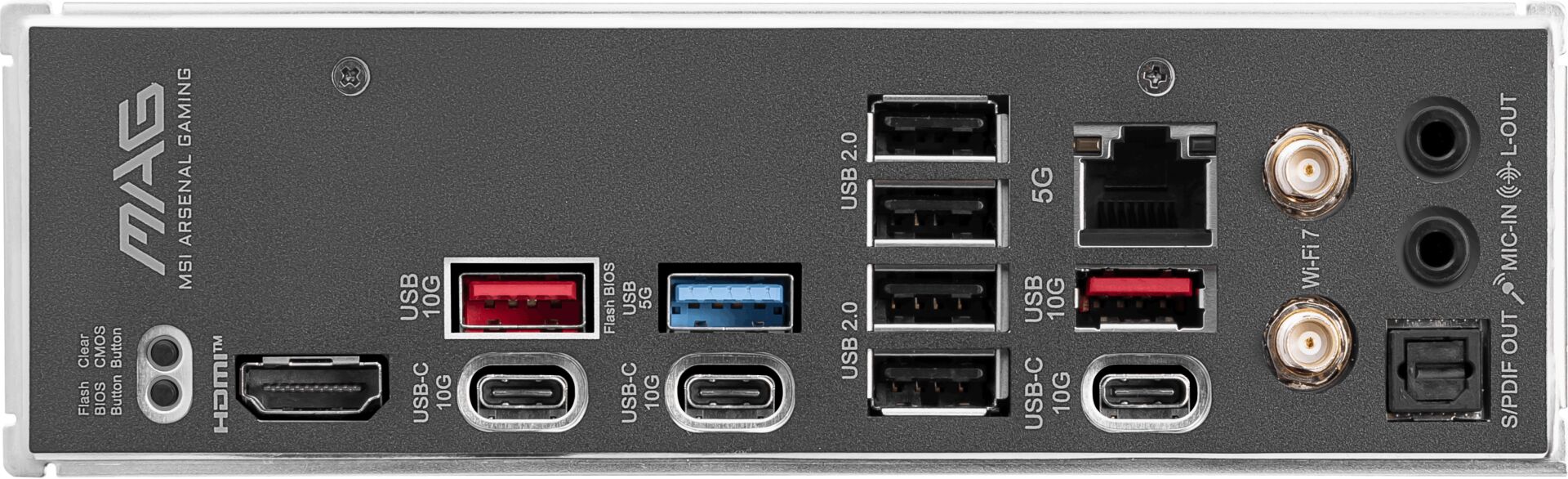

| Arka Panel Portları | 1x HDMI 2.1 (8K 60Hz), 3x USB 10Gbps Type-C, 2x USB 10Gbps Type-A, 1x USB 5Gbps Type-A, 4x USB 2.0, 1x S/PDIF Çıkışı, Ses Girişleri, Clear CMOS, Flash BIOS Tuşları |
| Dahili Bağlantılar | 1x USB 20Gbps Type-C (Ön panel için), 4x USB 5Gbps, 4x USB 2.0, 1x 8-pin PCIe Ek Güç Konnektörü |
| Güç Tasarımı | 14+2+1 Fazlı Duet Rail Güç Sistemi (80A SPS) |
| Form Faktörü ve Katman | ATX (243.84 mm x 304.8 mm), 8 Katmanlı Sunucu Sınıfı PCB |
| İşletim Sistemi Desteği | Windows 11 64-bit |
Ürün Açıklaması
MSI MAG B850 TOMAHAWK MAX WIFI anakart, AMD Soket AM5 altyapısını kullanan Ryzen 9000, 8000 ve 7000 serisi masaüstü işlemcilerle tam uyumluluk sağlamak üzere geliştirilmiştir. AMD B850 yonga seti üzerinde yükselen bu donanım, veri iletim hatlarında yüksek kararlılık sunması adına 2oz kalınlaştırılmış bakır içeren 8 katmanlı sunucu sınıfı bir PCB mimarisine sahiptir. Güç dağıtım mekanizmasında yer alan 14+2+1 fazlı Duet Rail sistemi ile 80A Akıllı Güç Kademesi (SPS), işlemci çekirdeklerinin ihtiyaç duyduğu akımı dalgalanma olmaksızın sürekli ve dengeli bir biçimde iletir.
Bellek tarafında dört adet DDR5 UDIMM yuvası üzerinden maksimum 256 GB kapasite desteklenmektedir. Anakart, bellek hız aşırtma (overclock) işlemlerinde AMD EXPO teknolojisi vasıtasıyla 8400 MHz ve üzeri frekans değerlerine ulaşabilmektedir. Yeni nesil CUDIMM bellek mimarilerine de saat sürücüsü baypas modu ile uyumluluk gösteren ürün, sinyal kalitesini optimize eden Memory Boost teknolojisini barındırır. Genişleme hatlarında işlemciye doğrudan bağlı bir adet metal takviyeli PCIe 5.0 x16 yuvası yer almaktadır.
Depolama çözümleri kapsamında cihaz üzerinde toplam dört adet M.2 yuvası konumlandırılmıştır. Bu yuvalardan iki tanesi PCIe 5.0 x4 standartlarında en yüksek NVMe SSD hızlarını sunarken, diğer iki yuva PCIe 4.0 arabirimi üzerinden çalışmaktadır. M.2 sürücülerinin yüksek çalışma sıcaklıklarında performans kaybı (thermal throttling) yaşamasını engellemek amacıyla EZ M.2 Shield Frozr II soğutma blokları entegre edilmiştir. Ayrıca yüksek akım çeken ekran kartları için anakart üzerinde ek bir 8-pin PCIe güç konnektörü bulunmaktadır.
Bağlantı teknolojilerinde Realtek 8126VB yongası ile 5G LAN standardında yüksek hızlı kablolu ağ erişimi sağlanmaktadır. Kablosuz tarafta ise 320 MHz kanal genişliği ve MLO (Multi-Link Operation) desteğine sahip dahili Wi-Fi 7 modülü ve Bluetooth 5.4 standardı kullanılmıştır. Arka panelinde HDMI 2.1 dijital görüntü çıkışı, yüksek hızlı USB 10Gbps Type-C ve Type-A portları barındıran anakart, ses çıkışlarında Realtek ALC4080 ses işlemcisi ile optik S/PDIF çıkış mimarisini bir arada sunar.
- İşlemci Soketi ve Uyumluluk: AMD Soket AM5 mimarisi ile AMD Ryzen 9000, 8000 ve 7000 serisi masaüstü işlemcileri destekler.
- Güç Mimarisi: Yüksek güç kararlılığı için 14+2+1 kanallı Duet Rail Güç Sistemi ve 80A Smart Power Stage (SPS) bileşenleri içerir.
- PCB Teknolojisi: Sinyal kayıplarını en aza indiren 2oz kalınlaştırılmış bakır ihtiva eden 8 katmanlı sunucu sınıfı baskılı devre kartı (PCB).
- Gelişmiş Bellek Desteği: Çift kanal destekli 4 adet DDR5 yuvası ile 256 GB kapasiteye kadar ve hız aşırtma ile 8400+ MHz (OC) frekanslarına ulaşabilir.
- PCIe Gen 5 Teknolojisi: 1 adet PCIe 5.0 x16 ekran kartı yuvası ve veri transfer hızını maksimize eden 2 adet PCIe 5.0 x4 M.2 SSD yuvası mevcuttur.
- Çoklu Depolama Alanı: Toplamda 4 adet NVMe M.2 yuvası (2x PCIe 5.0, 2x PCIe 4.0) ve veri depolama diskleri için 4 adet SATA 6Gb/s bağlantı portu sunar.
- Termal Soğutma Elemanları: Genişletilmiş VRM soğutma blokları, 7W/mK termal pedler ve SSD'ler için vidalanabilir EZ M.2 Shield Frozr II soğutucular yer alır.
- Yüksek Hızlı Kablolu ve Kablosuz Ağ: Gecikmeleri azaltan Realtek 5G LAN ethernet portu ve yeni nesil yüksek bant genişliği sunan Wi-Fi 7 ve Bluetooth 5.4 entegrasyonu bulunur.
- Zengin USB Port Çeşitliliği: Arka panelde 3 adet USB 10Gbps Type-C, ön panel bağlantısı için ise 1 adet USB 20Gbps Type-C arabirimi sağlar.
- Kolay Montaj Tasarımı: Grafik kartlarının rahatça çıkarılmasını sağlayan EZ PCIe Release mekanizması ve vidasız kurulum sunan EZ M.2 yapısal elemanlarına sahiptir.
- Ses Çözümleri: Dijital ve analog sinyal yalıtımlı, Realtek ALC4080 kodek tabanlı 7.1 kanal yüksek performanslı USB ses deneyimi ve optik çıkış desteği mevcuttur.
