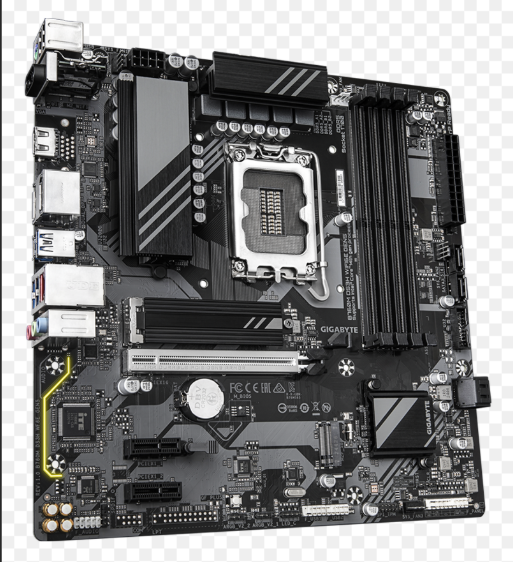

GIGABYTE B760M DS3H WIFI6E GEN5 Intel B760 Chipset LGA1700 Soket DDR5 RAM Destekli PCIe 5.0 HDMI VGA DisplayPort mATX Anakart
Gigabyte B760M DS3H WIFI6E GEN5 Intel B760 Soket LGA1700 DDR5 7600MHz (O.C.) Micro ATX Anakart
Intel B760 Express çipsetine sahip Gigabyte B760M DS3H WIFI6E GEN5 anakart, LGA1700 soket yapısıyla 12., 13. ve 14. nesil Intel Core işlemcileri destekler. DDR5 bellek mimarisi, PCIe 5.0 ana genişleme yuvası, tümleşik Wi-Fi 6E kablosuz ağ modülü, çift M.2 yuvası ve zengin görüntü çıkışları ile donatılmış mATX form faktöründe bir sistem kartıdır.
| Yonga Seti (Chipset) | Intel B760 Express |
| Soket Tipi | LGA1700 |
| İşlemci Desteği | 14., 13. ve 12. Nesil Intel Core, Pentium Gold ve Celeron İşlemciler |
| Bellek Tipi ve Yapısı | DDR5, Dual Channel |
| Bellek Yuvası | 4 x DIMM |
| Maksimum Bellek Kapasitesi | 192 GB (Tek slot maks 48 GB) |
| Bellek Frekans Desteği | 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s |
| Genişleme Yuvaları | 1 x PCIe 5.0 x16 (İşlemci), 2 x PCIe 3.0 x1 (Çipset) |
| Depolama Arayüzü | 2 x M.2 Socket 3 (PCIe 4.0 x4/x2 SSD desteği, Type 2280), 4 x SATA 6Gb/s |
| Kablosuz Bağlantı (Wi-Fi) | Realtek Wi-Fi 6E RTL8852CE (802.11ax, 2.4/5/6 GHz Tri-Band) |
| Bluetooth | Bluetooth 5.3 |
| Kablolu Ağ (LAN) | Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) |
| Görüntü Çıkışları | 1 x HDMI 2.1, 2 x DisplayPort 1.4, 1 x D-Sub (VGA) |
| Ses Özellikleri | Realtek High Definition Audio, Çok Kanallı Ses Desteği |
| Form Faktörü | Micro ATX (mATX) - 24.4cm x 24.4cm |
Ürün Açıklaması
Gigabyte B760M DS3H WIFI6E GEN5 anakart, Intel B760 çipset mimarisi üzerine kurulu olup LGA1700 soket yapısı ile 12., 13. ve 14. nesil Intel Core işlemci ailelerine tam uyumluluk sunar. Dört adet DIMM yuvası barındıran kart, çift kanallı DDR5 bellek modüllerini destekler ve XMP profilleri aracılığıyla yüksek frekans seviyelerine ulaşılmasına imkan tanır. Maksimum 192 GB sistem belleği kapasitesi sağlayan bu mimari, yoğun veri işleme süreçlerinde ve çoklu görev senaryolarında kararlı bir çalışma tabanı oluşturur.
Veri aktarım veri yollarında yeni nesil standartları barındıran bu model, ana grafik kartı slotunda PCIe 5.0 x16 arabirimini kullanır. Bu sayede yeni nesil ekran kartları için yüksek bant genişliği fiziksel olarak sağlanmış olur. Depolama çözümleri tarafında ise iki adet PCIe 4.0 x4 hızında çalışan M.2 NVMe SSD yuvası yer alır. Yüksek hızlı katı hal sürücüleri için tasarlanan bu yuvalara ek olarak, geleneksel sabit diskler ve SATA tabanlı sürücüler için dört adet SATA 6Gb/s bağlantı noktası mevcuttur.
Kablosuz bağlantı tarafında dahili Realtek Wi-Fi 6E modülü ile gelen anakart; 2.4 GHz ve 5 GHz frekanslarının yanı sıra 6 GHz bandını da destekleyerek kablosuz veri iletimindeki yoğunluğu azaltmayı hedefler. Kablosuz çevre birimleri için Bluetooth 5.3 entegrasyonu sunulurken, kablolu ağ bağlantılarında yüksek veri transfer hızları için Realtek 2.5 Gbps Ethernet denetleyicisi fiziksel LAN portu üzerinden görev yapar. Görüntü çıkışlarında bir adet HDMI 2.1, iki adet DisplayPort 1.4 ve bir adet analog D-Sub (VGA) portu konumlandırılarak çoklu monitör kurulumlarına olanak tanınmıştır.
Anakartın güç dağıtım şeması, işlemci kararlılığını korumak adına 6+2+1 fazlı dijital VRM tasarımı ile yapılandırılmıştır. Smart Fan 6 teknolojisi dahilindeki çoklu sıcaklık sensörleri ve PWM/DC fan başlıkları, sistemin termal yük durumuna göre soğutma optimizasyonu yapılmasına izin verir. Fiziksel donanım montajını kolaylaştıran PCIe EZ-Latch mekanizması ve işlemci veya bellek takılı olmadan BIOS güncellenmesine olanak tanıyan Q-Flash Plus teknolojisi anakartın teknik özellikleri arasında yer almaktadır.
- İşlemci Soketi: LGA1700, Intel 12., 13. ve 14. Nesil Core işlemci desteği
- Yonga Seti: Intel B760 Express Chipset
- Güç Tasarımı: 6+2+1 Fazlı Dijital VRM Güç Yapısı
- Bellek Desteği: DDR5 Dual Channel, 4 x DIMM, Maksimum 192 GB, 7600 MHz (O.C.) frekans desteği
- Genişleme Yuvaları: 1 x PCIe 5.0 x16 slotu (İşlemci hattı), 2 x PCIe 3.0 x1 slotu (Çipset hattı)
- Depolama Birimleri: 2 x M.2 PCIe 4.0 x4 M-Key SSD yuvası (Type 2280), 4 x SATA 6Gb/s konnektörü
- Kablosuz Bağlantı: Realtek Wi-Fi 6E (802.11ax) Tri-Band modülü ve Bluetooth 5.3
- Kablolu Ağ: Realtek 2.5 GbE LAN (2.5 Gbps / 1 Gbps / 100 Mbps)
- Arka Panel Bağlantıları: 1 x USB Type-C (USB 3.2 Gen 1), 3 x USB 3.2 Gen 1, 2 x USB 2.0/1.1, 2 x SMA Anten konnektörü (2T2R)
- Görüntü Çıkış Arabirimleri: 1 x HDMI 2.1 portu, 2 x DisplayPort 1.4 portu, 1 x D-Sub (VGA) portu
- Dahili Ses Düzeni: Realtek HD Audio Codec, High-End Ses Kapasitörleri ve Ses Gürültü Koruyucu Hat
- Sistem Yönetimi: Q-Flash Plus (İşlemcisiz BIOS güncelleme) ve Smart Fan 6 kontrolcü altyapısı
- Form Faktörü: Micro ATX Form Faktörü; 24.4cm x 24.4cm
