MSI MAG X870E GAMING MAX WIFI DDR5 AMD X870
MSI MAG X870E GAMING MAX WIFI AMD X870E Soket AM5 DDR5 8200MHz(OC) ATX Anakart
MSI MAG X870E GAMING MAX WIFI, üst düzey AMD X870E yonga setine sahip, Soket AM5 mimarisinde geliştirilmiş bir ATX anakarttır. AMD Ryzen 9000, 8000 ve 7000 serisi masaüstü işlemcileri destekleyen ürün; yeni nesil Wi-Fi 7 teknolojisi, 5G LAN kablolu ağ kontrolcüsü, USB4 arabirimi, PCIe 5.0 veri hatları ve hız aşırtma ile 8200 MHz frekansına ulaşabilen çift kanallı DDR5 bellek mimarisiyle yüksek performans segmentine hitap eder.
| Teknik Özellik | Detay Değeri |
|---|---|
| Yonga Seti (Chipset) | AMD X870E |
| İşlemci Soket Tipi | Soket AM5 |
| Uyumlu İşlemciler | AMD Ryzen 9000, 8000 ve 7000 Serisi Masaüstü İşlemciler |
| Form Faktörü | ATX (30.4 cm x 24.4 cm) |
| Güç Tasarımı | 12+2+1 Duet Rail Güç Sistemi, 60A Smart Power Stage (SPS) |
| Bellek Tipi | DDR5 UDIMM / CUDIMM (Clock Driver bypass modu) |
| Bellek Yuvası | 4 Adet DIMM (Dual Channel desteği) |
| Maksimum Bellek Kapasitesi | 256 GB |
| Bellek Frekans Desteği | Hız Aşırtma (OC) ile 8200+ MHz / Standart JEDEC 5600 MHz |
| Genişleme Yuvaları | 1 x PCIe 5.0 x16 yuvası (Steel Armor II / EZ PCIe Release), 1 x PCIe 4.0 x4 yuvası, 1 x PCIe 3.0 x1 yuvası |
| Depolama Arabirimleri | 1 x M.2 PCIe 5.0 x4 yuvası, 2 x M.2 PCIe 4.0 x4 yuvası, 4 x SATA 6Gb/s portu |
| Görüntü Çıkışları | 1 x HDMI 2.1 (4K@60Hz), USB4 üzerinden Type-C DisplayPort 1.4 (4K@120Hz) |
| Kablosuz Bağlantı | Wi-Fi 7 (802.11be), Bluetooth 5.4, MLO, 4K-QAM desteği |
| Kablolu Ağ (LAN) | 1 x Realtek 5Gbps High-Speed LAN Kontrolcüsü |
| USB Teknolojisi | 1 x USB4 40Gbps (Type-C), 1 x USB 20Gbps (Type-C), 3 x USB 10Gbps, 6 x USB 5Gbps, 10 x USB 2.0 |
| Ses Sistemi | Realtek ALC897 7.1-Kanal Yüksek Tanımlı Ses, Audio Boost |
| PCB Mimarisi | 6 Katmanlı Sunucu Sınıfı PCB, 2oz Kalınlaştırılmış Bakır Yapı |
Ürün Açıklaması
MSI MAG X870E GAMING MAX WIFI, AMD'nin amiral gemisi X870E yonga setini temel alan ve yeni nesil yüksek performanslı bilgisayar sistemleri için tasarlanan ATX form faktörüne sahip bir anakarttır. Soket AM5 yapısı sayesinde AMD Ryzen 9000 serisi başta olmak üzere, 8000 ve 7000 serisi masaüstü işlemcilerle tam uyumluluk sunar. İşlemci çekirdeklerinin ihtiyaç duyduğu kararlı ve yüksek akımı kesintisiz iletmek üzere 12+2+1 fazlı Duet Rail Güç Sistemi ve 60A Smart Power Stage (SPS) bileşenleri ile donatılmıştır. Dijital PWM entegresi ve Core Boost mimarisi, ağır iş yüklerinde voltaj dalgalanmalarını engelleyerek hız aşırtma senaryolarında sistem kararlılığını maksimum düzeye çıkarır.
Veri aktarım bant genişliğini en üst seviyeye taşımayı amaçlayan bu model, modern DDR5 bellek mimarisini bünyesinde barındırır. Anakart üzerinde bulunan 4 adet UDIMM yuvası toplamda 256 GB kapasiteye kadar bellek kurulumunu destekler. Gelişmiş MSI Memory Boost teknolojisi ve AMD EXPO profilleri sayesinde sinyal hatları elektriksel parazitlerden izole edilmiştir. Bu yalıtım, bellek veri yollarının hız aşırtma (OC) yoluyla 8200 MHz ve üzeri frekans değerlerinde kararlı bir şekilde çalışmasına zemin hazırlar. Ayrıca kart, kararlılık artırıcı yeni nesil CUDIMM bellek modüllerinin bypass moduyla çalıştırılmasına da olanak tanır.
Ekran kartı montajı için ayrılan birincil genişleme yuvası, PCIe 5.0 x16 standardında çalışarak 128 GB/s teorik bant genişliği sağlar. SMT (Yüzey Montaj Teknolojisi) ile doğrudan PCB yüzeyine lehimlenen bu yuva, sinyal kalitesini korurken ağır grafik kartlarının fiziksel bükülme stresine karşı Steel Armor II metal çerçeve korumasıyla güçlendirilmiştir. Kullanıcı dostu donanım özelliklerinden biri olan EZ PCIe Release mekanizması, ekran kartlarının yuvadan tek bir buton yardımıyla kolayca sökülmesini sağlar. Depolama kanadında ise bir adet ultra hızlı PCIe 5.0 x4 M.2 yuvası ve iki adet PCIe 4.0 x4 M.2 yuvası bulunmakta olup, bu birimler aletsiz montaj imkanı tanıyan EZ M.2 Shield Frozr II soğutma blokları ile termal koruma altına alınmıştır.

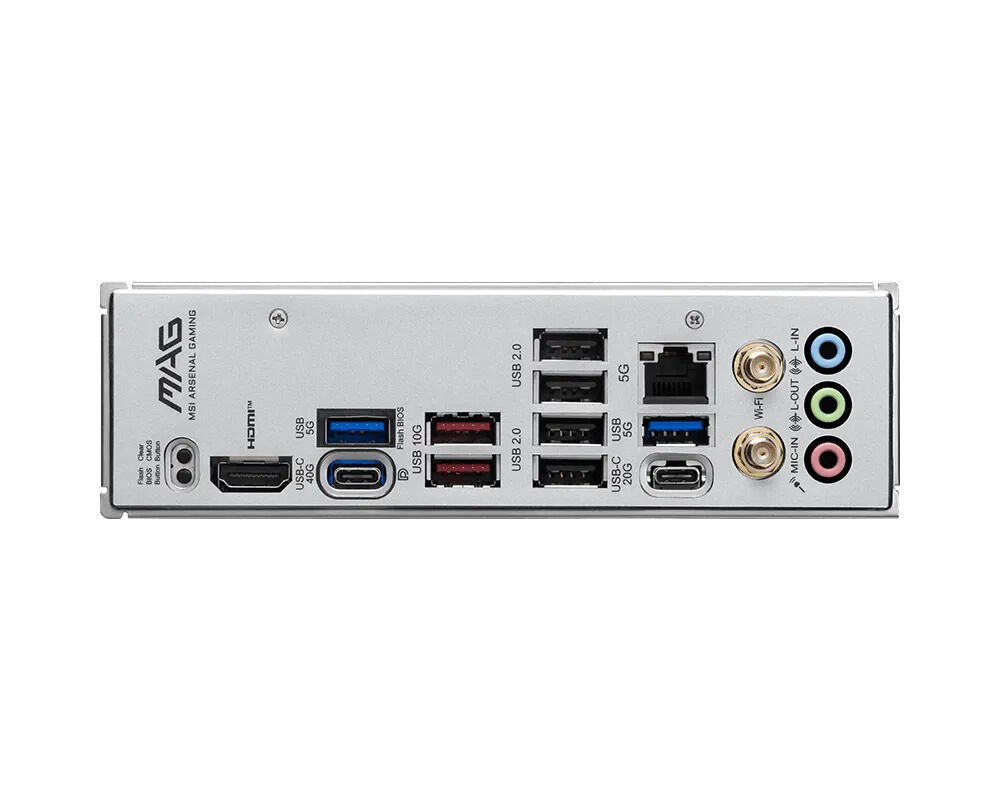

Arka panel bağlantı arabirimlerinde en güncel teknolojilere yer veren ürün, 40Gbps veri transfer hızına ve 4K/120Hz ekran çıkışına olanak tanıyan USB4 Type-C portu ile donatılmıştır. Ağ altyapısında gecikmeleri en aza indirmek üzere Realtek 5Gbps kablolu LAN kontrolcüsü tercih edilmiştir. Kablosuz tarafta ise en yeni ağ standardı olan Wi-Fi 7 (802.11be) modülü yer alır; bu modül Multi-Link Operation (MLO) ve 4K-QAM teknolojilerini destekleyerek 320MHz bant genişliğinde 2.9Gbps'ye varan kablosuz transfer hızları sunar. Ses yalıtım katmanlarına sahip Realtek ALC897 ses yongası ve Audio Boost teknolojisi, parazitlerden arındırılmış stüdyo kalitesinde 7.1 kanal ses çıkışı sağlar.
- İşlemci ve Soket Uyumluluğu: Soket AM5 mimarisiyle AMD Ryzen 9000, 8000 ve 7000 serisi masaüstü işlemcileri destekler.
- Gelişmiş VRM Yapısı: Ağır CPU yükleri ve kararlı güç iletimi için 12+2+1 fazlı 60A SPS Duet Rail güç tasarımı içerir.
- DDR5 Bellek Desteği: AMD EXPO uyumlu, çift kanal mimarili ve hız aşırtma ile 8200+ MHz (OC) frekansına ulaşabilen 4 adet DDR5 yuvasına sahiptir.
- PCIe ve Ekran Kartı Koruması: Sinyal kalitesini artıran SMT yapılı ve kolay sökme konforu sunan EZ PCIe Release destekli 1 adet PCIe 5.0 x16 Steel Armor II yuvası barındırır.
- Yüksek Hızlı Depolama: Termal tıkanmayı önleyen EZ M.2 Shield Frozr II soğutuculu, 1 adet PCIe 5.0 x4 M.2 ve 2 adet PCIe 4.0 x4 M.2 yuvası ile 4 adet SATA 6Gb/s bağlantı noktası sunar.
- Yeni Nesil Bağlantı Noktaları: Arka panelde 40Gbps bant genişliği, 4K/120Hz görüntü çıkışı sunan modern USB4 Type-C arabirimi yer alır.
- Kablosuz ve Kablolu Ağ: Çoklu bağlantı (MLO) özellikli yüksek hızlı Wi-Fi 7 (802.11be), Bluetooth 5.4 kararlı kablosuz adaptörü ve 1 adet 5 Gigabit yüksek hızlı kablolu Ethernet portu barındırır.
- Dayanıklı Tasarım: Isı dağılımını optimize eden genişletilmiş PWM soğutma blokları ve 2oz kalınlaştırılmış bakıra sahip 6 katmanlı sunucu sınıfı PCB katman yapısı kullanılmıştır.
- Kolay Kurtarma Fonksiyonları: Arka panelde harici donanım gerektirmeden güncelleme ve sıfırlama yapabilen Clear CMOS ve Flash BIOS butonları mevcuttur.
