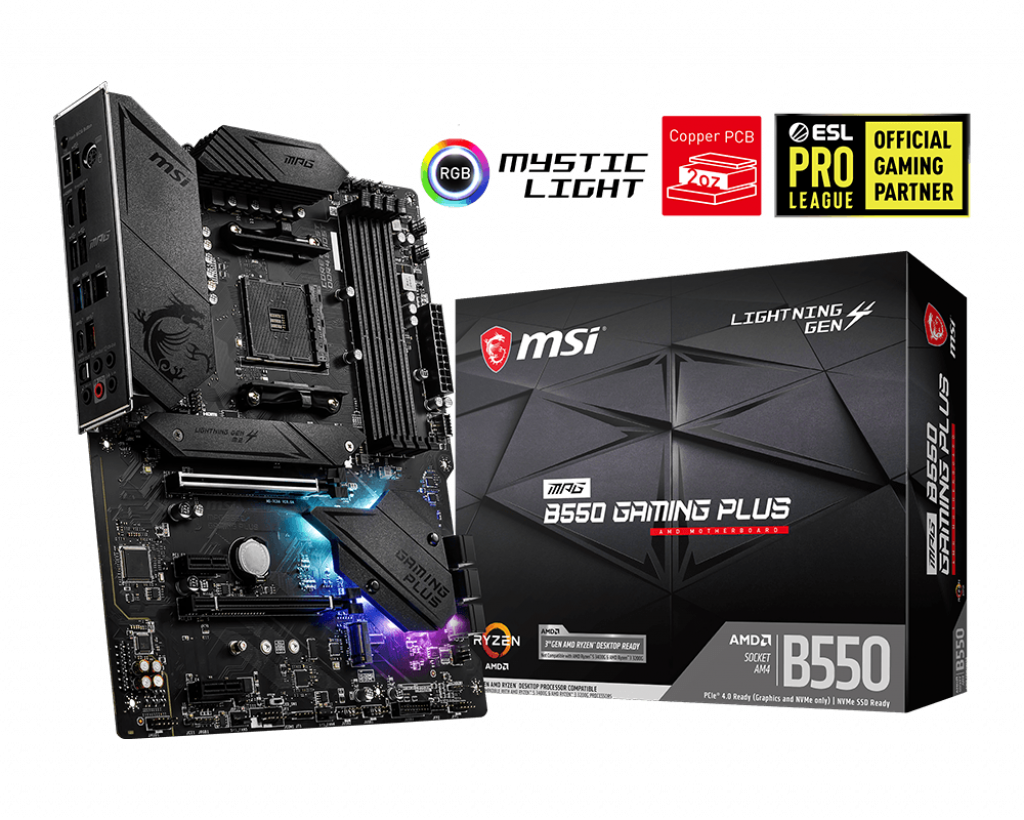

MSI MPG B550 GAMING PLUS DDR4 4400MHZ 1XHDMI 1XDP 2XM.2 USB 3.2 ATX AM4
MSI MPG B550 GAMING PLUS DDR4 4400MHZ 1XHDMI 1XDP 2XM.2 USB 3.2 ATX AM4
AMD B550 çipsetli, Soket AM4 mimarisine sahip, PCIe 4.0 ve çift M.2 yuvası desteği sunan, yüksek ısı dağıtımı özellikli ATX form faktöründe tasarlanmış oyuncu anakartıdır.
| Çipset | AMD B550 Çipset |
| İşlemci Soketi | Soket AM4 |
| Uyumlu İşlemciler | AMD Ryzen 5000, 4000 G-Serisi ve 3000 Serisi Masaüstü İşlemciler (Ryzen 5 3400G ve Ryzen 3 3200G ile uyumlu değildir) |
| Bellek Tipi | DDR4 |
| Bellek Slot Sayısı | 4 x DIMM |
| Maksimum Bellek Kapasitesi | 128 GB |
| Desteklenen Bellek Hızları | 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3200/ 3066/ 3000/ 2933/ 2800/ 2667/ 2400/ 2133/ 1866 MHz |
| Genişleme Yuvaları | 1 x PCIe 4.0/3.0 x16 slotu (PCI_E1), 1 x PCIe 3.0 x16 slotu (PCI_E3 - x4 modunda çalışır), 2 x PCIe 3.0 x1 slotu |
| Çoklu Grafik Desteği | 2-Way AMD CrossFire Teknolojisi |
| Görüntü Çıkışları | 1 x HDMI 2.1 (Maks. 4096x2160 @60Hz), 1 x DisplayPort (Maks. 4096x2160 @60Hz) |
| Depolama Yuvaları | 1 x M.2 (M2_1 - İşlemciden, PCIe 4.0 x4 ve SATA destekli 2242/2260/2280/22110), 1 x M.2 (M2_2 - Çipsetten, PCIe 3.0 x4 destekli 2242/2260/2280), 6 x SATA 6Gb/s |
| RAID Desteği | SATA için RAID 0, RAID 1, RAID 10; M.2 NVMe için RAID 0, RAID 1 |
| Ses Yongası | Realtek ALC892 / ALC897 Codec (7.1 Kanal Yüksek Tanımlı Ses, S/PDIF çıkışlı) |
| Ağ Kontrolcüsü (LAN) | 1 x Realtek RTL8111H 1Gbps Gigabit LAN |
| Arka Panel USB Portları | 1 x USB 3.2 Gen 2 10Gbps Type-C, 1 x USB 3.2 Gen 2 10Gbps Type-A, 2 x USB 3.2 Gen 1 5Gbps Type-A, 4 x USB 2.0 Type-A |
| Dahili USB Bağlantıları | 1 x USB 3.2 Gen 1 5Gbps Type-C konektörü, 1 x USB 3.2 Gen 1 5Gbps konektörü (2 adet ek USB portu), 2 x USB 2.0 konektörü (4 adet ek USB portu) |
| Güç Konnektörleri | 1 x 24-pin ATX ana güç konektörü, 1 x 8-pin ATX 12V güç konektörü |
| Soğutma ve Fan Bağlantıları | 1 x 4-pin CPU fan konektörü, 1 x 4-pin su pompası (AIO) konektörü, 6 x 4-pin sistem fanı konektörü |
| RGB ve Aydınlatma | 1 x 4-pin RGB LED konektörü, 2 x 3-pin RAINBOW LED konektörü, 1 x EZ LED Kontrol anahtarı |
| Özel Düğmeler | 1 x Flash BIOS Düğmesi |
| Form Faktörü | ATX Form Faktörü |
| Boyutlar | 30.5 cm x 24.4 cm (12 inç x 9.6 inç) |
| İşletim Sistemi Desteği | Windows 10 / Windows 11 (64-bit) |
Ürün Açıklaması
MSI MPG B550 GAMING PLUS, AMD Soket AM4 mimarisindeki 3. ve 5. nesil Ryzen masaüstü işlemcileri desteklemek üzere tasarlanmış, ATX form faktöründe bir bilgisayar anakartıdır. AMD B550 çipseti üzerine kurulan bu model, veri transfer hızlarını bir önceki jenerasyona kıyasla iki katına çıkaran Lightning Gen 4 PCIe ve M.2 arabirim teknolojilerini barındırmaktadır. İşlemci besleme hattında kullanılan dijital PWM mimarisi ile 10+2+1 Duet Rail güç sistemi, yüksek iş yükleri ve hız aşırtma (overclock) senaryolarında voltaj kararlılığı sunar. Anakartın elektrik devre yapısı, ısı dağıtımını ve sinyal kalitesini optimize etmek amacıyla 2oz kalınlaştırılmış bakır içeren 6 katmanlı baskılı devre kartı (PCB) şemasına sahiptir.
Sistem bileşenlerinin termal stabilitesini korumak adına anakart üzerinde genişletilmiş alüminyum bloklu VRM soğutucuları yer almaktadır. Bu termal tasarım, 7W/mK iletkenlik değerine sahip termal yastıklar ile desteklenerek faz bileşenlerinden üretilen ısının soğutucu bloğa hızlı transferini sağlar. Birinci M.2 yuvası üzerinde konumlandırılan entegre M.2 Shield Frozr termal bloğu, NVMe katı hal sürücülerinin yüksek sıcaklıklara ulaşarak performans düşüşü (throttling) yaşamasını engeller. Anakartın soğutma ekosistemi, toplamda 6 adet sistem fanı bağlantısının yanı sıra su soğutma sistemleri için ayrılmış özel bir yüksek akımlı pompa fanı konnektörünü içermektedir.
Bellek kanadında DDR4 Boost teknolojisiyle donatılan 4 adet DIMM yuvası, tamamen izole edilmiş bir hat üzerinden veri iletimi gerçekleştirir. Bu mimari, bellek sinyallerinin elektromanyetik parazitlerden korunmasını sağlayarak 4400 MHz ve üzeri A-XMP hız aşırtma profillerinin kararlı çalışmasına olanak tanır. Genişleme yuvaları kısmında yer alan ana PCIe 4.0 x16 yuvası, ağır ekran kartlarının anakarta uyguladığı fiziksel bükülme stresini azaltmak ve elektromanyetik parazitleri (EMI) engellemek amacıyla çelik alaşımlı metal muhafaza (Steel Armor) ile güçlendirilmiştir.
Arka panel bağlantı arabirimlerinde yüksek hızlı veri aktarımı için USB 3.2 Gen 2 standartlarında çalışan Type-A ve simetrik Type-C portları yer almaktadır. İşlemci grafik birimlerinin kullanımı için 1 adet HDMI 2.1 ve 1 adet DisplayPort dijital görüntü çıkışı sunulmuştur. Ağ bağlantısı tarafında kablolu internet erişimi için Realtek RTL8111H Gigabit LAN kontrolcüsü görev yaparken, ses tarafında Audio Boost teknolojisiyle desteklenen ve analog-dijital sinyal yalıtım hattına sahip Realtek HD ses yongası kullanılmıştır. Sistem kurulum sürecini kolaylaştırmak amacıyla arka giriş-çıkış paneli (I/O Shield) anakart gövdesine entegre olarak gelmektedir. Flash BIOS özelliği sayesinde, işlemci ve bellek montajı yapılmadan sadece güç bağlantısı ve USB bellek yardımıyla sistem yazılımı güncellenebilmektedir.
- AMD B550 çipset tabanlı ve Soket AM4 uyumlu yapı
- 4 adet DDR4 DIMM yuvası ile maksimum 128 GB çift kanal bellek desteği
- A-XMP OC modu ile 4400 MHz ve üzeri bellek frekans desteği
- 1 adet PCIe 4.0 x16 (Steel Armor korumalı) ve 1 adet PCIe 3.0 x16 genişleme slotu
- 2 adet PCIe 3.0 x1 yuvası ile ek donanım kartı bağlantısı
- 1 adet PCIe 4.0 x4 destekli Lightning Gen 4 M.2 yuvası
- 1 adet PCIe 3.0 x4 destekli ikincil M.2 yuvası
- 6 adet SATA 6Gb/s sabit disk ve SSD bağlantı portu
- SATA arabiriminde RAID 0, RAID 1 ve RAID 10 yapılandırma desteği
- NVMe M.2 arabiriminde RAID 0 ve RAID 1 yapılandırma desteği
- M.2 Shield Frozr entegre katı hal sürücü termal soğutucu bloğu
- Genişletilmiş VRM Heatsink ve 7W/mK yüksek performanslı termal pedler
- 10+2+1 Duet Rail dijital güç tasarımı ve Core Boost teknolojisi
- 2oz kalınlaştırılmış bakır içeren 6 katmanlı endüstriyel sınıf PCB yapısı
- Arka panelde 1 adet USB 3.2 Gen 2 10Gbps Type-C ve 1 adet Type-A portu
- Arka panelde 2 adet USB 3.2 Gen 1 5Gbps Type-A ve 4 adet USB 2.0 portu
- Kasa ön paneli için dahili USB 3.2 Gen 1 Type-C bağlantı konnektörü
- İşlemciye entegre grafikler için 1 adet HDMI 2.1 ve 1 adet DisplayPort çıkışı
- Realtek RTL8111H Gigabit LAN (10/100/1000 Mbps) ağ kontrolcüsü
- Realtek ALC892/ALC897 7.1 kanal yüksek tanımlı ses kodlayıcı ve Optik S/PDIF çıkışı
- Ses devrelerinin parazitlerden korunması için yalıtılmış Audio Boost katmanı
- Toplam 6 adet 4-pin sistem fanı, 1 adet CPU fanı ve 1 adet su pompası fanı konnektörü
- Donanım durum takibi için 4'lü EZ Debug LED gösterge sistemi
- RGB şeritler için 1 adet 4-pin RGB ve 2 adet 3-pin Adreslenebilir (Rainbow) LED başlığı
- Kasa üzerindeki ışıklandırmayı kapatmak için fiziksel EZ LED Kontrol anahtarı
- İşlemci ve RAM olmadan donanımsal yazılım güncelleme sağlayan Flash BIOS düğmesi
- Elektromanyetik koruma sağlayan ve montajı kolaylaştıran entegre arka I/O paneli
- Güvenli montaj için vida delikleri çevresinde çift katmanlı ESD (Statik Deşarj) koruması
