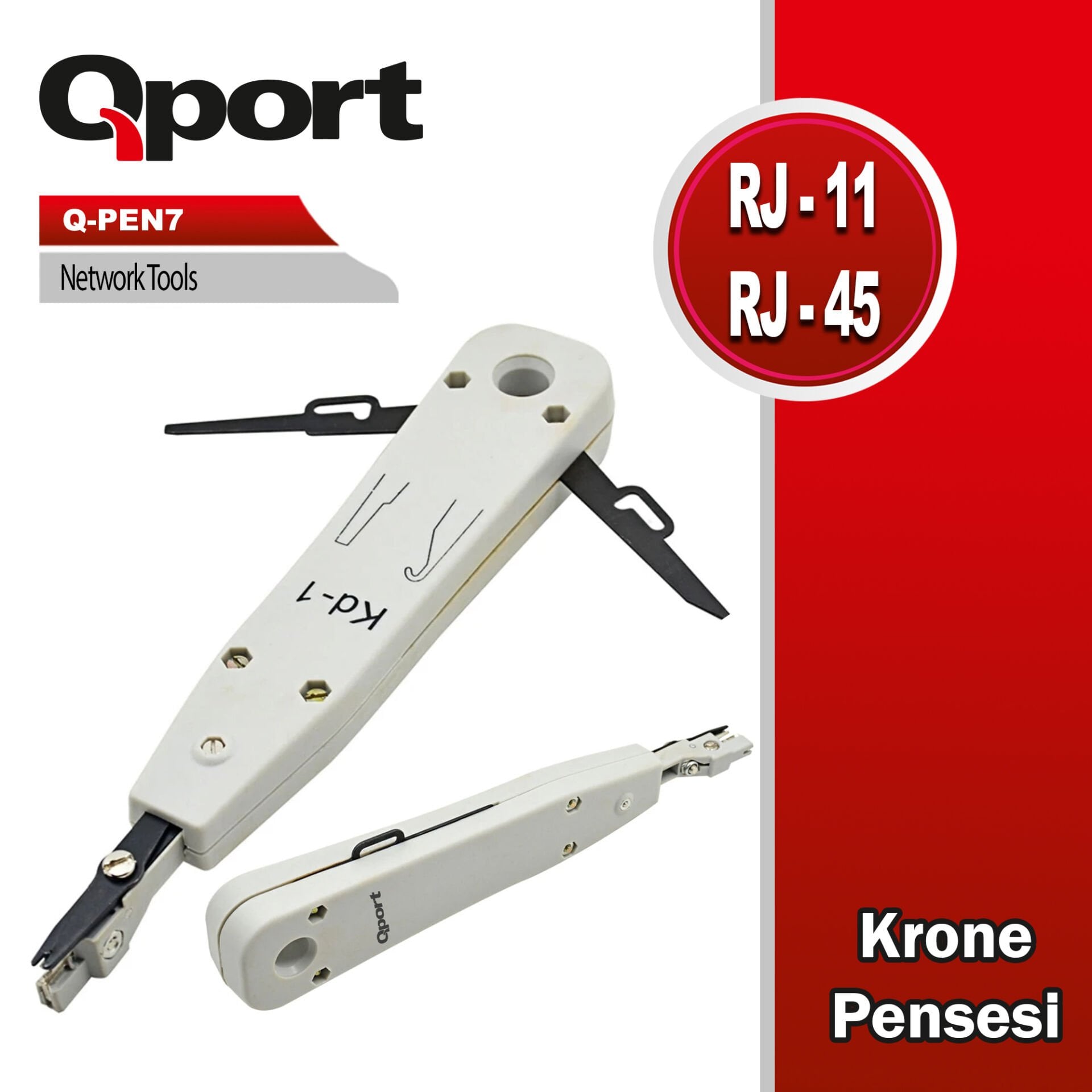

QPORT Q-PEN7 KRONE ÇAKMA PENSESİ
Qport Q-PEN7 Krone LSA-Plus Kablo Çakma ve Sonlandırma Pensesi
Qport Q-PEN7, telekomünikasyon ve network altyapı kurulumlarında kullanılan profesyonel bir LSA-Plus (Krone) kablo sonlandırma aletidir. Cat5e, Cat6, Cat6A, Cat7 ağ kabloları ile telefon kablolarının patch panel, keystone jack, telefon kronesi ve dağıtım kutularındaki bıçaklı terminallere güvenli bir şekilde çakılmasını sağlar. Entegre makas mekanizması sayesinde kabloyu terminale sabitlerken eşzamanlı olarak fazla damar ucunu otomatik olarak keser. Gövde üzerinde yer alan gizli kanca ve sökme aparatları, hatalı çakılan kabloların terminal yuvalarına zarar vermeden çıkarılmasına imkan tanır.
| Marka / Model | Qport / Q-PEN7 |
| Alet Tipi | Krone Çakma / LSA-Plus Punch Down Tool |
| Kullanım Alanları | Patch Paneller, Keystone Jacklar, Telefon Dağıtım Kroneleri, Regletler |
| Uyumlu Kablo Tipleri | UTP / FTP / STP (Cat5e, Cat6, Cat6A, Cat7) ve Standart Telefon Kabloları |
| Mekanizma Özellikleri | Otomatik Yaylı Baskı, Entegre Kablo Kesme Makası |
| Ek Fonksiyonel Aletler | Dahili Tel Çıkarma Kancası, Terminal Kilidi Sökme Aparatı |
| Gövde Malzemesi | Darbe Dirençli ABS Plastik Gövde, Sertleştirilmiş Çelik Uç Yapısı |
| Renk Konfigürasyonu | Gri / Standart Endüstriyel Renk Tonu |
Ürün Açıklaması
Qport Q-PEN7 Krone çakma pensesi, zayıf akım, data ve telekomünikasyon projelerinde kablo damarlarının terminal bloklarına (reglet) hatasız ve standartlara uygun şekilde bağlanması amacıyla üretilmiş kritik bir el aletidir. Endüstride LSA-Plus veya "punch down tool" olarak da bilinen bu ürün, kablo soyma işlemine gerek bırakmaksızın damarı doğrudan yalıtkan bıçaklı yuvaya iter. Çakma işlemi sırasında uygulanan mekanik basınç yardımıyla terminal içi bıçaklar kablo yalıtkanını keserek bakır iletken ile mükemmel bir metal-metal teması kurar ve sinyal kaybını önler.
Ürünün uç kısmında yer alan sertleştirilmiş çelik mekanizma, yay destekli bir darbe sistemi ile çalışır. Kullanıcı pensesi terminale doğru bastırdığında, alet önceden kalibre edilmiş ideal kuvvet sınırına ulaştığı an ani bir mekanik şok uygulayarak kabloyu yuvaya tam olarak oturtur. Bu işlemle eşzamanlı olarak çalışan entegre makas ünitesi, terminal bloğunun dış tarafında kalan fazla kablo ucunu hassas bir şekilde keserek bölmeden uzaklaştırır. Bu sayede patch panel veya reglet içlerinde kablo karmaşası ve kısa devre riskleri tamamen engellenmiş olur.
Q-PEN7 modelinin gövde mimarisi, saha mühendislerinin ve teknisyenlerin montaj esnasında ihtiyaç duyabileceği yardımcı araçları gövde içerisine entegre edecek şekilde tasarlanmıştır. Cihazın yan panellerinden dışarı doğru katlanabilen kanca aparatı, daha önce yanlış çakılmış veya revizyon yapılması gereken kablo damarlarını tek hamlede terminal yuvasından çekip çıkarmak için kullanılır. Diğer tarafta yer alan yassı uçlu aparat ise krone bloklarını montaj çatılarından veya tutucu modüllerden ayırmaya yarayan bir kaldıraç işlevi görür.
Ergonomik plastik gövde tasarımı, el morfolojisine uyum sağlayarak uzun süreli montaj operasyonlarında bile kullanıcının avuç içi basınç yorgunluğunu minimize eder. Yüksek kaliteli ABS bileşenlerden üretilen dış gövde, şantiye ve saha koşullarındaki düşmelere veya darbelere karşı yapısal bütünlüğünü korur. Qport Q-PEN7, veri merkezlerinden evsel telefon altyapılarına kadar tüm ölçeklerdeki kablolama projelerinde standartlara uygun, güvenilir ve düşük dirençli bağlantılar elde etmek için ideal teknik altyapıyı sunar.
- Otomatik Kesme Fonksiyonu: Kablo damarını yuvaya kilitlerken fazla kalıntıları tek hamlede kesen entegre çelik makas sistemi mevcuttur.
- Yay Mekanizmalı Baskı: Belirli bir itme kuvvetine ulaştığında tetiği serbest bırakan iç yay sistemi, terminallere aşırı yük binmesini engeller.
- Entegre Tel Kancası: Hatalı bağlantıları yuvasından kolayca çekip çıkarmak amacıyla gövdeye gizlenmiş ince çelik kanca ucu barındırır.
- Modül Sökme Aparatı: Krone regletlerini sabitleme çatılarından güvenle ayırmak için tasarlanmış gövde içi manivela ucu bulunur.
- Yalıtım Soyma İhtiyacını Kaldırma: İletkeni doğrudan bıçaklı bloğa iterek yalıtkan katmanı çakma anında otomatik olarak yaran kesici metal ağız yapısı.
- Ergonomik ABS Şasi: Kaymayı önleyen mat yüzey kaplamasına sahip, darbelere ve aşınmaya karşı yüksek dirençli polimer dış gövde.
- Geniş Kesit Uyumlu: Farklı AWG değerlerine sahip ağ (data) ve telekomünikasyon kablolarının iç damarlarıyla tam uyumluluk gösterir.
