Ürün Açıklaması

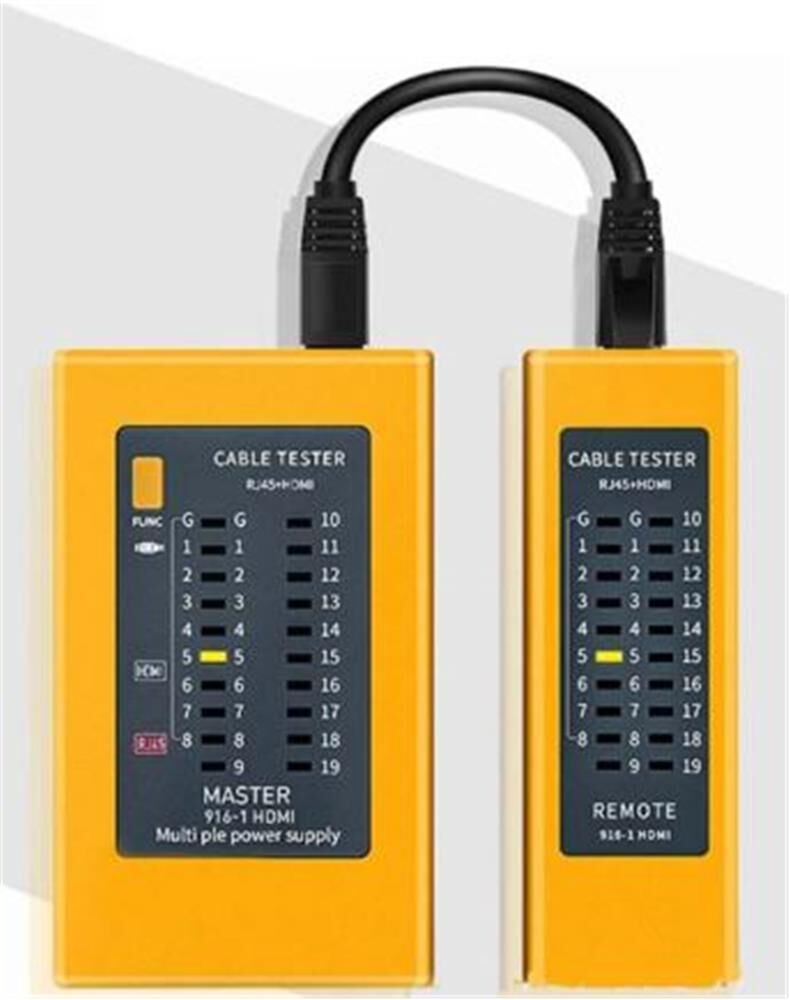

Sline HT-203 kablo test cihazı, veri iletim hatlarında ve yüksek çözünürlüklü görüntü aktarım altyapılarında meydana gelen fiziksel bağlantı hatalarını tespit etmek üzere geliştirilmiştir. Cihaz, bünyesinde barındırdığı HDMI ve RJ45 arabirimleri sayesinde hem yerel ağ kablolarının (Cat5, Cat5e, Cat6, Cat7) hem de dijital ses/görüntü kablolarının bütünlüğünü kontrol eder. Sıva altı veya kablo kanalı içerisinden geçen uzak mesafeli hatların test edilebilmesi amacıyla ana ünite ve uzak modül (remote) olmak üzere iki ayrılabilir parçadan oluşur.

Ölçüm işlemi, ana ünite üzerindeki güç anahtarının açık konuma getirilmesiyle başlar. Cihaz, hatlar üzerindeki pin dizilimlerini sırasıyla tarayarak sinyal gönderir. Gönderilen bu sinyaller hem ana ünite hem de uzak terminal üzerindeki LED panellerinde eş zamanlı olarak ışıklandırılır. LED'lerin yanma sırası ve durumu, kablo damarlarında kopukluk (açık devre), iletkenlerin birbirine teması (kısa devre) veya yanlış çakım (çapraz bağlantı) gibi fiziksel kusurları net bir şekilde ortaya koyar.

Cihaz üzerinde yer alan mod seçici anahtar, tarama hızının ayarlanmasına veya test işleminin adım adım manuel olarak gerçekleştirilmesine imkan tanır. Hızlı tarama modu, uzun kablo metrajlarında zamandan tasarruf sağlarken; yavaş veya manuel mod, kuşkulu sinyal geçişlerinin pürüzsüz analiz edilmesine katkıda bulunur. HDMI pinlerinin ve RJ45 hatlarının tamamı bu döngüsel matriks taramasına dahildir.

9V alkalin pil ile beslenen düşük akım tüketimli entegre devre şeması, sahada uzun süreli mobil kullanım avantajı sağlar. Sert ABS plastik malzemeden üretilen dış kabuk tasarımı, düşme ve darbelere karşı iç mekanik kartı korur. Sinyal kaybı ve zayıflaması analizi yerine doğrudan fiziksel pin eşleşmesini test eden bu donanım, ağ kurulum ve bakım personelleri için standart test protokollerini karşılar.
