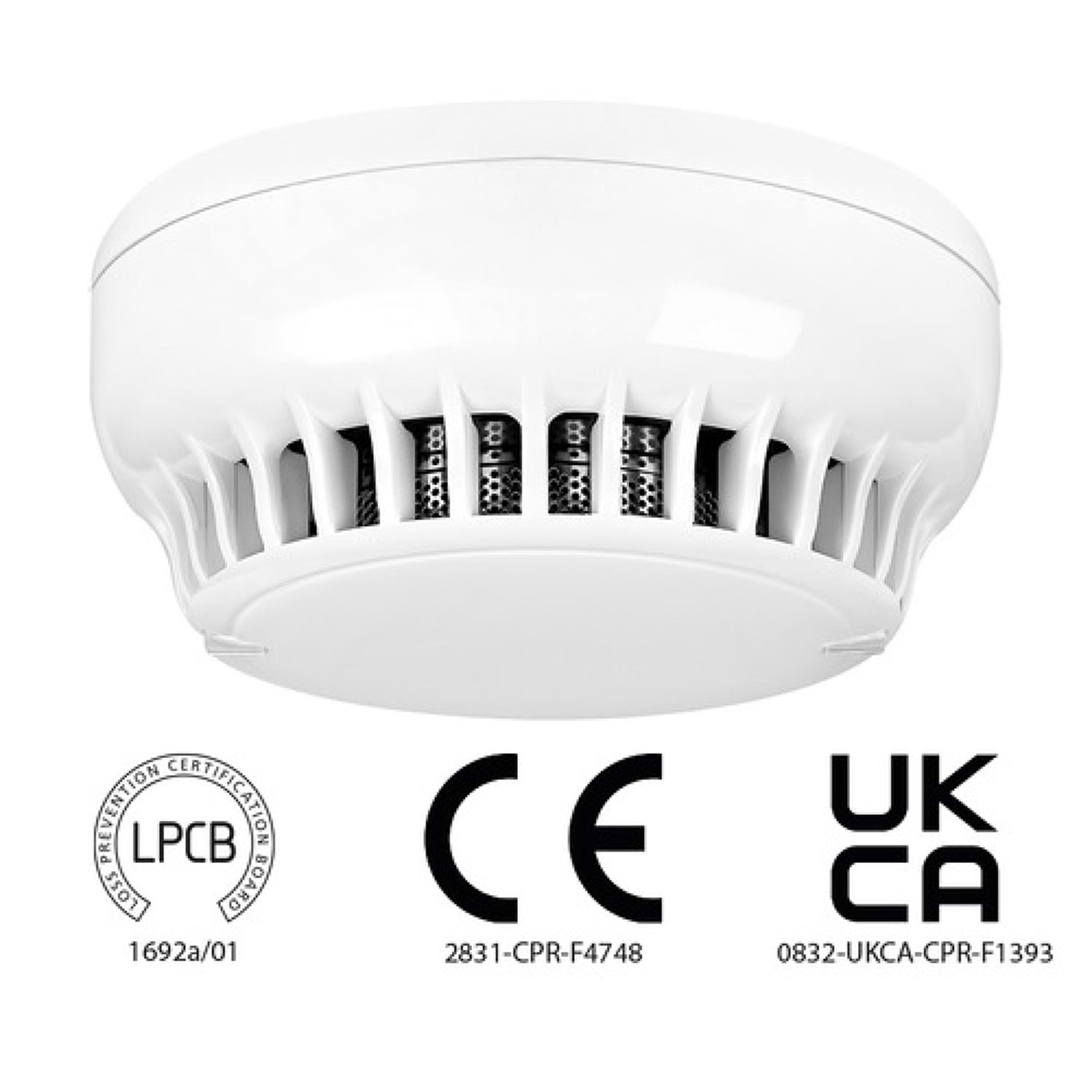

TEKNİM TFD-4245 KONVANSİYONEL ISI ARTIŞ DEDEKTÖRÜ ( TABAN HARİÇ)

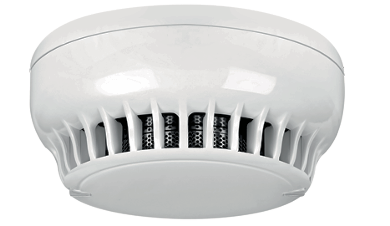

Teknim TFD-4245 Konvansiyonel Sıcaklık ve Isı Artış Hızı Dedektörü (Taban Hariç)
Teknim TFD-4245, ortam sıcaklığının ani yükselişlerini (ısı artış hızı) veya sıcaklığın nominal sınır değerini aşmasını algılayan, konvansiyonel yangın alarm sistemleriyle uyumlu çalışan dahili bir güvenlik dedektörüdür.
| Marka / Model | Teknim TFD-4245 |
| Ürün Tipi | Konvansiyonel Sıcaklık ve Isı Artış Dedektörü |
| Algılama Sınıfı | A2R (EN 54-5 Standardına Uygun) |
| Çalışma Gerilimi | 18V DC - 30V DC (Nominal 24V DC) |
| Sükunet Akımı (Maksimum) | < 30 µA (@ 24V DC) |
| Alarm Akımı (Maksimum) | 50 mA (@ 24V DC, Sınırlayıcı Dirençli) |
| Algılama Prensibi | İki Adet NTC Termistör ile Diferansiyel Ölçüm |
| Alarm Durumu Sıcaklık Eşiği | 60 °C (Sabit Sıcaklık Sınırı) |
| Paralel İhbar Lambası Çıkışı | Var (Maksimum 10 mA) |
| Başlama Zamanı (İlk Devreye Alma) | < 15 Saniye |
| Gövde Malzemesi | Beyaz Renkli, ABS Plastik (Yüksek Mukavemetli) |
| Bağlantı Şeması | 2 Telli Konvansiyonel Hat Bağlantısı |
| Koruma Sınıfı | IP30 |
| Çalışma Sıcaklığı Aralığı | -10 °C ile +50 °C arası |
| Bağıl Nem Toleransı | %0 ile %95 arası (Yoğuşmasız) |
| Boyutlar (Çap x Yükseklik) | 110 mm x 42 mm (Taban Hariç Ölçüler) |
| Ağırlık | ~65 g (Taban Hariç Net Ağırlık) |
Ürün Açıklaması
Teknim TFD-4245 konvansiyonel ısı artış dedektörü, yangın esnasında ortaya çıkan ani termal değişimleri ve yüksek sıcaklık dalgalanmalarını erkenden tespit etmek üzere geliştirilmiş bir endüstriyel yangın ihbar bileşenidir. Cihaz, EN 54-5 yangın algılama standartlarında belirtilen A2R sınıfı kriterleri doğrultusunda imal edilmiştir. Optik duman dedektörlerinin toz, nem, buhar veya yoğun gaz nedeniyle yanlış alarm üretme olasılığının yüksek olduğu mutfak, kazan dairesi, imalathane ve çamaşırhane gibi zorlu iç mekan senaryolarında birincil yangın algılama ünitesi olarak konumlandırılır.
Sistemin elektriksel algılama mekanizması, açık ve kapalı döngüde çalışan iki adet hassas NTC (Negative Temperature Coefficient) termistör bileşeni üzerine kuruludur. Termistörlerden biri ortamın genel sıcaklık trendini sürekli ölçerken, diğeri anlık hava akımlarına açık koruyucu kafes yapısı altında ısı dalgalanmalarını izler. Entegre mikrodenetleyici tabanlı elektronik devre kartı, bu iki sensörden gelen elektriksel direnç verilerini diferansiyel matematiksel algoritmalarla işler. Ortam ısısının zaman içindeki artış ivmesi (ısı artış hızı) belirlenen eşik değerini aştığında veya ortam sıcaklığı 60 °C sabit sınırına ulaştığında dedektör donanımı alarm durumuna geçer.
TFD-4245, 18V DC ile 30V DC arasındaki geniş çalışma gerilim aralığı sayesinde standart 24V konvansiyonel yangın alarm santralleriyle elektriksel ve sinyal düzeyinde tam uyumluluk gösterir. 2 telli konvansiyonel çevrim (bölge) hattına bağlanan dedektör, sükunet durumunda 30 mikroamper seviyesinin altında bir akım tüketerek sistem enerji bütçesini optimize eder. Alarm durumunda ise üzerindeki çift kırmızı LED indikatörü 360 derecelik bir görüş açısıyla sürekli olarak yanmaya başlar. Ayrıca asma tavan veya kapalı oda içi montajlarda harici bir paralel ihbar lambasını besleyecek çıkış terminaline sahiptir.
Ürünün dış mekanik şasisi, darbelere ve yüksek ısı deformasyonlarına karşı dayanıklı beyaz renkli ABS plastik malzemeden üretilmiştir. Elektromanyetik parazitlere (EMI) ve radyo frekans girişimlerine (RFI) karşı dahili metal koruma katmanları barındıran elektronik kart mimarisi, dış kaynaklı sinyal gürültülerinden kaynaklanabilecek hatalı tetiklemeleri engeller. Ürün paket içeriğine montaj tabanı dahil edilmemiş olup, montaj şemasına uygun olarak standart Teknim TFS-311 veya uyumlu konvansiyonel dedektör tabanları ile birlikte kullanılması gerekmektedir.
- Algılama Standardı: Avrupa EN 54-5 standardına göre tescilli A2R sınıfı koruma
- Ölçüm Algoritması: Isı artış hızı (Diferansiyel) ve 60 °C sabit sıcaklık kombinasyonu
- Sensör Teknolojisi: 2 adet yüksek hassasiyetli NTC yarı iletken sıcaklık termistörü
- Gösterge Yapısı: Her açıdan fark edilebilen 360 derece açılı çift kırmızı alarm LED'i
- Tüketim Değerleri: Sükunet modunda ultra düşük akım harcaması (<30 µA)
- Çevrim Uyumluluğu: 18V-30V DC aralığında çalışan tüm konvansiyonel yangın panelleri ile uyum
- Uzak Bildirim Çıkışı: Kapı üstü ihbar lambası bağlantısı için entegre paralel gösterge çıkışı
- Gövde Yapısı: Isıya ve yaşlanmaya dayanıklı, beyaz renkli dayanıklı ABS plastik malzeme
- Sinyal Koruması: Elektromanyetik (EMI) ve radyo frekanslı (RFI) dış parazitleri engelleyen tasarım
- Bağlantı Mimarisi: Hızlı vidalı klemens bağlantısına sahip iki telli kablolama şeması
- Fiziksel Ölçüler: Taban hariç 110 mm dairesel çap ve 42 mm dikey yükseklik
- Paket Yapılandırması: Sadece dedektör başlığı içerir, montaj tabanı ayrı olarak temin edilmelidir
