TEKNİM TFM-1221 AKILLI ADRESLİ DAHİLİ İZOLATÖRLÜ HARİCİ

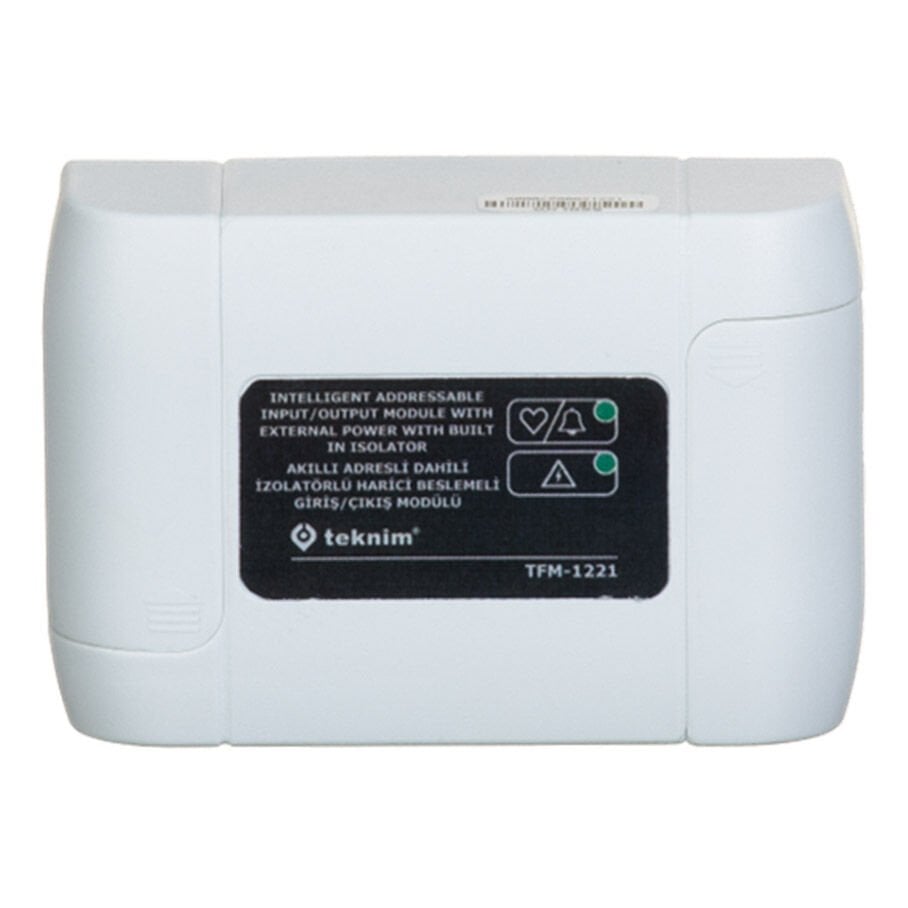

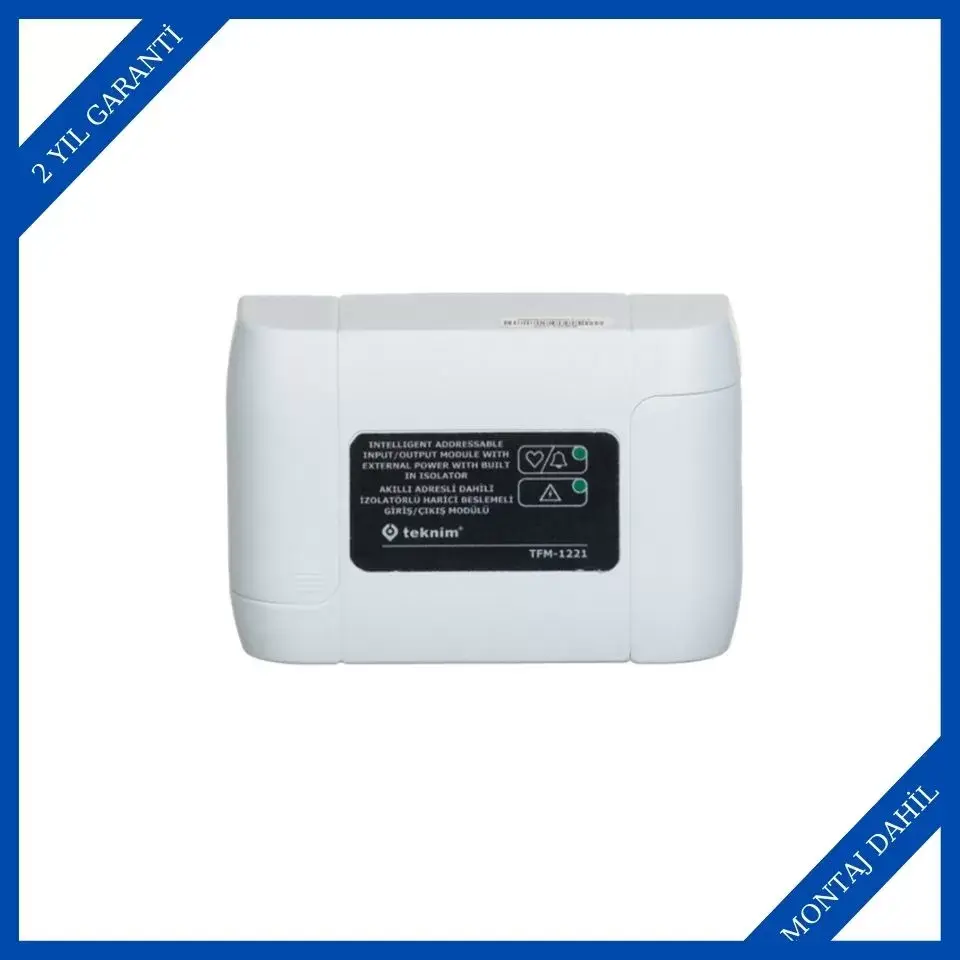

TEKNİM TFM-1221 Akıllı Adresli Dahili İzolatörlü Harici Beslemeli Giriş/Çıkış Modülü
TEKNİM TFM-1221, adresli yangın alarm sistemlerinde kuru kontak izleme ve harici güç gerektiren yardımcı alarm cihazlarının kontrolü için kullanılan, dahili kısa devre izolatörüne sahip giriş/çıkış modülüdür. Bir izlenen giriş ve bir çıkış desteği sunar.
| Özellik | Detay |
|---|---|
| Marka | TEKNİM |
| Model | TFM-1221 |
| Ürün tipi | Akıllı adresli giriş/çıkış modülü |
| Giriş | 1 adet izlenen giriş |
| Çıkış | 1 adet röle çıkışı ve harici beslemeli çıkış kontrolü |
| Çevrim çalışma gerilimi | 15–32 VDC |
| Harici güç kaynağı | 24 VDC |
| Röle kontak değeri | 30 VDC, 2 A |
| Normal durum akım tüketimi | 180 µA (@24 V) |
| Alarm akımı | Üretici dokümanlarında farklı değerler bulunduğundan kesin değer belirtilmemiştir. |
| Dahili izolatör | Var |
| İzleme işlevi | Kuru kontak ve bağlı yük hattı izleme |
| Desteklenen kullanım | Yardımcı alarm cihazı ve siren kontrolü |
| Çalışma sıcaklığı | -10 °C ile +55 °C |
| Bağıl nem | En fazla %95 RH |
| Koruma sınıfı | IP30 |
| Gövde malzemesi | ABS |
| Gövde rengi | Beyaz |
| Boyutlar | Teknik doküman sürümüne göre farklı ölçüler listelendiğinden burada kesin ölçü belirtilmemiştir. |
| Sertifikalar | EN 54-17 ve EN 54-18 |
Ürün Açıklaması
TEKNİM TFM-1221, akıllı adresli yangın alarm sistemlerinde giriş izleme ve çıkış kontrolünü aynı modülde birleştirmek amacıyla tasarlanmıştır. Bir kuru kontak girişini izleyebilir ve uygun yardımcı alarm cihazlarının kontrol edilmesini sağlayabilir.
Modülün giriş bölümü, bağlı kontağın durumunu adresli yangın alarm paneline iletmek için kullanılır. Sistem yapılandırmasına bağlı olarak normal durum, alarm, açık devre ve kısa devre gibi durumların izlenmesi desteklenebilir.
Çıkış bölümünde 30 VDC ve 2 A değerinde röle kontağı bulunur. Harici besleme gerektiren yardımcı cihazların kontrolü için 24 VDC harici güç kaynağı gerekir. Bağlı yük hattının izlenmesi, bağlantı hatalarının tespit edilmesine yardımcı olur.
Dahili kısa devre izolatörü, çevrim hattında oluşabilecek kısa devre durumlarının etkisini sınırlandırmaya yönelik koruma sağlar. Modül, uyumlu TEKNİM adresli yangın alarm sistemleriyle kullanılmak üzere tasarlanmıştır; sistem uyumluluğu kurulumdan önce kontrol edilmelidir.
TFM-1221, -10 °C ile +55 °C çalışma sıcaklığı aralığına ve en fazla %95 bağıl nem koşuluna uygun olarak belirtilmiştir. Kurulum, harici besleme bağlantısı ve devre yapılandırması üreticinin güncel kurulum kılavuzuna göre yapılmalıdır.
- Model: TFM-1221.
- Akıllı adresli yangın alarm sistemleri için tasarlanmıştır.
- Bir izlenen giriş ve bir çıkış kontrolü sunar.
- Dahili kısa devre izolatörü bulunur.
- Çevrim gerilimi 15–32 VDC aralığındadır.
- 24 VDC harici güç kaynağı gerektirir.
- Röle kontak değeri 30 VDC, 2 A'dır.
- Siren kontrol modülü olarak kullanılabilir.
- EN 54-17 ve EN 54-18 standartlarıyla ilişkilendirilen sertifikalara sahiptir.
- Boyut ve alarm akımı gibi bazı teknik değerler farklı üretici dokümanlarında farklı verildiğinden kesinleştirilmemiştir.
