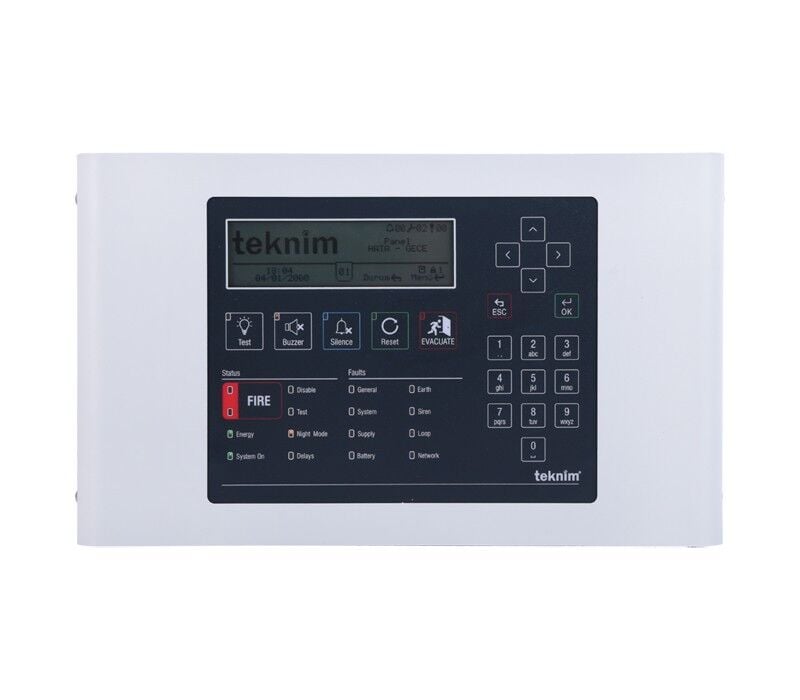

TEKNİM TFP-1240 Analog Adresli Tekrarlayıcı Panel
Teknim TFP-1240 Analog Adresli Yangın Alarm Tekrarlayıcı Panel
Teknim TFP-1240, TFP-12xx serisi analog adresli yangın alarm santralleri ile RS-485 haberleşme hattı üzerinden senkronize çalışan, ana paneldeki tüm yangın ve hata uyarılarını uzaktan izleme ve kontrol etme imkanı sunan grafik LCD ekranlı bir tekrarlayıcı paneldir.
| Teknik Özellik | Detay Değeri |
|---|---|
| Ekran Tipi | 240 × 64 Grafik LCD Ekran |
| Haberleşme Arayüzü | RS-485 Protokolü |
| Maksimum Çalışma Mesafesi | 1200 Metre (Standart RS-485 kablolama ile) |
| Bağlantı Kapasitesi | Aynı hatta 16 adete kadar tekrarlayıcı panel bağlantısı |
| Kullanıcı Kontrol Butonları | Alarm İptal, Reset, Tahliye, Buzzer İptal, Menü Navigasyon Tuşları |
| Çalışma Gerilimi | 24 VDC (Ana panelden veya harici güç kaynağından beslenebilir) |
| Çalışma Akımı (Sükunet) | ~60 mA (24 VDC altında) |
| Çalışma Akımı (Alarm Durumu) | ~100 mA (24 VDC altında) |
| Olay Günlüğü Hafızası | Ana panel olay geçmişine tam erişim senkronizasyonu |
| Kasa Malzemesi ve Tipi | Metal veya ABS Sert Plastik Koruyucu Gövde (Duvara montaj tipi) |
| Çalışma Sıcaklığı Aralığı | -10°C ile +55°C arası |
| Nem Dayanımı | %95 RH (Yoğuşmasız ortamda) |
| Boyutlar | 280 mm × 200 mm × 54 mm |
| Ağırlık | Yaklaşık 1.2 kg |
Ürün Açıklaması
Teknim TFP-1240 analog adresli tekrarlayıcı panel, büyük ölçekli binalarda, endüstriyel tesislerde veya birden fazla nöbetçi/güvenlik istasyonu barındıran yapılarda yangın algılama sisteminin kontrolünü ve izlenmesini kolaylaştırmak amacıyla geliştirilmiştir. Bu cihaz, ana yangın alarm santralinin (TFP-1211, TFP-1212, TFP-1222 vb.) uzağında konumlandırılan ikincil izleme noktalarında görev yapar. RS-485 haberleşme standardı altyapısını kullanarak ana panel ile sürekli veri alışverişinde bulunur ve sistemdeki her bir adresli cihazın (dedektör, buton, modül) durum bilgisini eş zamanlı olarak kendi ekranına taşır.
Cihaz ön panelinde yer alan 240x64 piksel çözünürlüğündeki geniş grafik LCD ekran, yangın lokasyonunun, bölge (zone) bilgilerinin, sistem arızalarının ve menü parametrelerinin Türkçe dil desteğiyle net bir şekilde okunabilmesini sağlar. LCD ekranın yanı sıra sistem durumunu uzaktan hızlıca görsel olarak raporlayan LED indikatörler (Yangın, Hata, Sistem Devrede, Test, Devredışı vb.) panel yüzeyinde konumlandırılmıştır. Entegre dahili buzzer, sistemde yeni bir yangın veya hata olayı meydana geldiğinde sesli uyarı üreterek operatörü uyarır.
TFP-1240, sadece bir izleme ekranı olmanın ötesinde, yetkilendirilmiş kullanıcılar için uzaktan yönetim yetenekleri sunar. Ön panelde bulunan fiziksel kontrol butonları vasıtasıyla, ana panele gitmeye gerek kalmaksızın alarm durumunda sirenlerin susturulması (Alarm İptal), sistemin normale döndürülmesi (Reset), harici sirenlerin manuel olarak tetiklenmesi (Tahliye) ve panel dahili sesinin kapatılması (Buzzer İptal) gibi kritik fonksiyonlar güvenli bir şekilde yürütülebilir. Menü erişimi, yetkisiz kişilerin müdahalesini önlemek amacıyla şifre korumalı bir hiyerarşiye sahiptir.
Tek bir RS-485 haberleşme hattı üzerine seri olarak 16 adete kadar TFP-1240 tekrarlayıcı panel bağlanabilmesi, çok katlı binalarda veya kampüs tipi projelerde esnek ve genişletilebilir bir izleme ağı kurulmasına imkan tanır. Kablolama mesafesi standart bükümlü çift (twisted pair) yangın kabloları ile 1200 metreye kadar ulaştırılabilir. Cihazın enerji ihtiyacı, ana panelin yardımcı 24V DC güç çıkışından karşılanabileceği gibi, uzun mesafeli hatlarda harici bir kesintisiz 24V güç kaynağından (EN54-4 uyumlu) da beslenebilir.
- 240 × 64 piksel çözünürlüklü grafik LCD ekranı ile detaylı durum ve konum bilgisi sunar.
- Teknim TFP-12xx serisi analog adresli yangın alarm santralleri ile tam senkronizasyon halinde çalışır.
- RS-485 haberleşme protokolü üzerinden 1200 metre mesafeye kadar kararlı veri iletişimi gerçekleştirir.
- Aynı yangın algılama ağı içerisine 16 adete kadar tekrarlayıcı panel eklenmesini destekler.
- Reset, Alarm İptal, Tahliye ve Buzzer İptal tuşları ile tam yetkili uzaktan sistem kontrolü sağlar.
- Yetkisiz müdahaleleri engellemek için şifre korumalı tuş takımı ve menü erişim mimarisine sahiptir.
- Ön panelde yer alan sistem durum LED'leri ile yangın, hata ve servis durumlarını anlık raporlar.
- 24 VDC çalışma voltajı ile düşük sükunet akımı tüketerek enerji hatlarını optimize eder.
- Dahili sesli uyarıcısı (buzzer) ile olay anında yüksek desibelde sesli ikaz üretir.
- Sıva üstü montaj tipine uygun kompakt ve estetik gövde yapısı ile kolay kurulum imkanı tanır.
