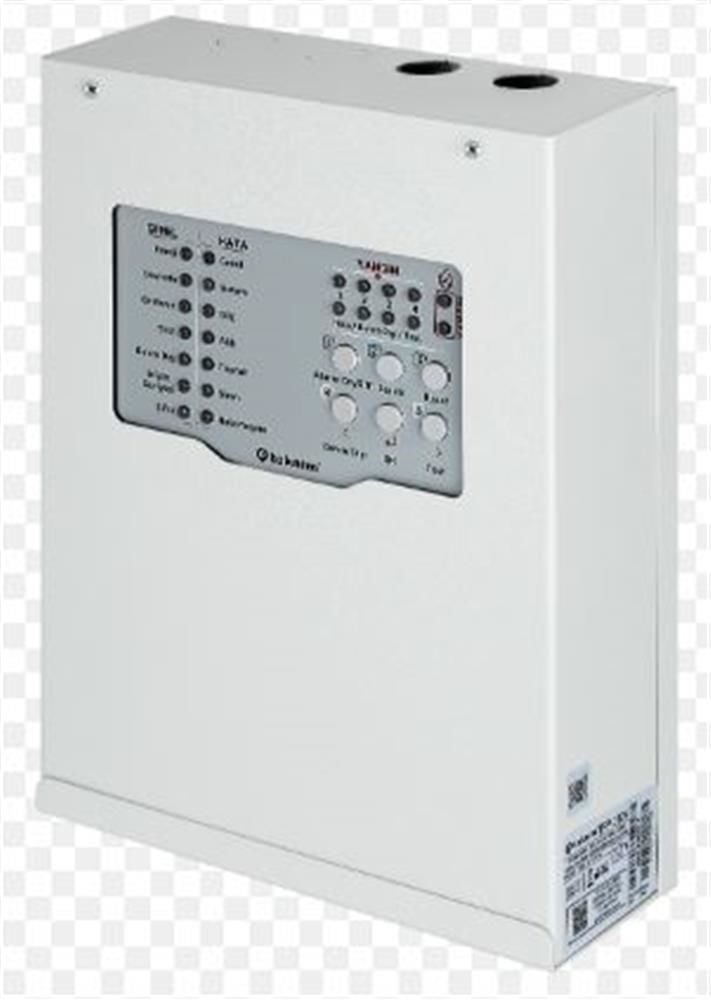

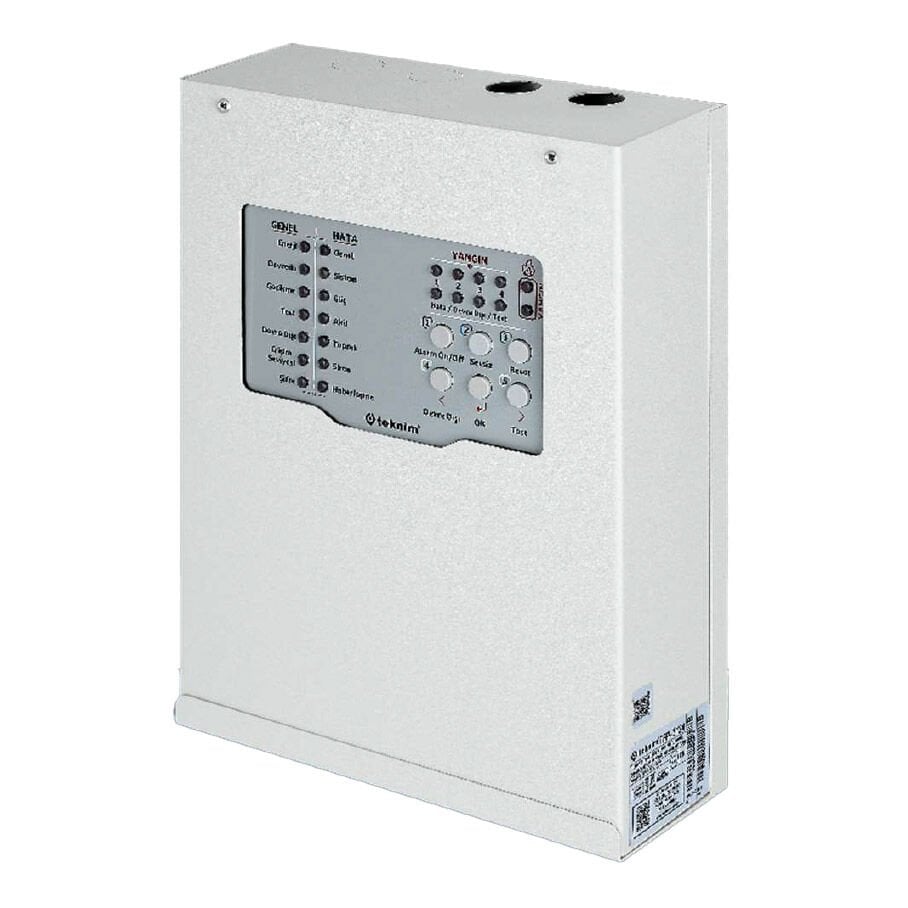

Teknim TFP-3124 4 Bölgeli Konvansiyonel Yangın Alarm Paneli
Teknim TFP-3124 4 Bölgeli Konvansiyonel Yangın Alarm Paneli
Teknim TFP-3124, 4 bağımsız bölgeye (zone) sahip, EN 54-2 ve EN 54-4 standartlarına tam uyumlu, estetik metal kasa tasarımı ile küçük ve orta ölçekli binalar için geliştirilmiş profesyonel konvansiyonel yangın alarm kontrol panelidir.
| Teknik Özellikler | |
|---|---|
| Model | TFP-3124 |
| Bölge (Zone) Sayısı | 4 Bölge |
| Bölge Başına Cihaz Kapasitesi | Maksimum 32 adet konvansiyonel dedektör ve/veya yangın butonu |
| Standartlar ve Sertifikalar | EN 54-2 ve EN 54-4 onaylı |
| Siren Çıkışları | 2 adet izlenebilir siren çıkışı (24V DC @ 500mA, hat sonu dirençli) |
| Röle Çıkışları | 1 adet hata rölesi (NC/NO), 1 adet alarm rölesi (NC/NO) |
| Güç Çıkışları | 1 adet 24V DC Yardımcı Güç Çıkışı (Aux - Maksimum 500mA) |
| Giriş Voltajı | 230V AC (+10% / -15%), 50Hz |
| Çalışma Gerilimi | 24V DC Nominal |
| Yedek Güç Desteği (Akü) | 2 adet 12V 7Ah sızdırmaz kurşun asit akü desteği |
| Koruma Sınıfı | IP30 |
| Gövde Malzemesi | Elektrostatik boyalı metal kasa (Kilitlenebilir ön kapak) |
| Boyutlar | 345 mm x 295 mm x 90 mm |
Ürün Açıklaması
Teknim TFP-3124, küçük ve orta ölçekli projelerin yangın algılama ve ihbar ihtiyaçlarını karşılamak amacıyla EN 54-2 ve EN 54-4 Avrupa standartlarına tam uyumlu olarak üretilmiş konvansiyonel bir yangın alarm kontrol panelidir. 4 bağımsız bölge (zone) desteği sayesinde, korunan binanın farklı katları veya departmanları ayrı bölgeler olarak tanımlanabilir. Bu sayede, olası bir yangın durumunda alarmın hangi bölgeden geldiği panel üzerindeki göstergelerden hızlıca teşhis edilerek acil müdahale kolaylaştırılır.
Panelin her bir bölge hattı, 32 adede kadar konvansiyonel duman dedektörü, ısı dedektörü, kombine dedektör veya yangın ihbar butonu bağlanmasını destekler. Hat sonu dirençleri vasıtasıyla bölgelerin kablo bütünlüğü sürekli olarak denetlenir; hat kopukluğu, kısa devre veya dedektörün tabanından sökülmesi gibi olumsuz durumlar doğrudan hata ledleri ve sesli uyarı ile kullanıcıya bildirilir. Bu sayede tüm algılama altyapısının her an çalışır durumda olması güvenceye alınır.
TFP-3124, 2 adet bağımsız ve izlenebilir siren çıkışına sahiptir. Bu çıkışlar, sirene giden kablolarda oluşabilecek açık devre veya kısa devre durumlarını denetleme yeteneğine sahiptir. Alarm durumunda harici cihazları (havalandırma, asansör yönlendirme vb.) tetiklemek üzere 1 adet kuru kontak alarm rölesi ve sistemdeki arızaları bildirmek üzere 1 adet kuru kontak hata rölesi kart üzerinde entegre şekilde yer alır. Ayrıca harici modülleri beslemek üzere 24V DC yardımcı güç çıkışı mevcuttur.
Elektrostatik toz boyalı sağlam metal gövdesi ile fiziksel darbelere ve çevresel koşullara karşı dayanıklı olan panel, yetkisiz kişilerin müdahale etmesini önlemek amacıyla kilitlenebilir ön kapak tasarımına sahiptir. Şebeke elektriğinin kesilmesi durumunda sistemin kesintisiz çalışabilmesi için dahili şarj devresi üzerinden beslenen 2 adet 12V 7Ah akü alanı kasa içerisinde ayrılmıştır. Ön panelde yer alan net LED göstergeler ve kontrol tuşları, teknik personelin veya bina yöneticilerinin sistemi kolayca yönetmesine, test etmesine ve sessize almasına imkan tanır.
- Ürün tipi: Konvansiyonel yangın alarm paneli
- Bölge sayısı: 4
- Dedektör kapasitesi: Bölge başına 32 cihaz
- Standart: EN 54-2 / EN 54-4
- Akü desteği: 12V 7Ah
- Kullanım: Bina yangın algılama sistemleri
- Gövde: Metal kutu
