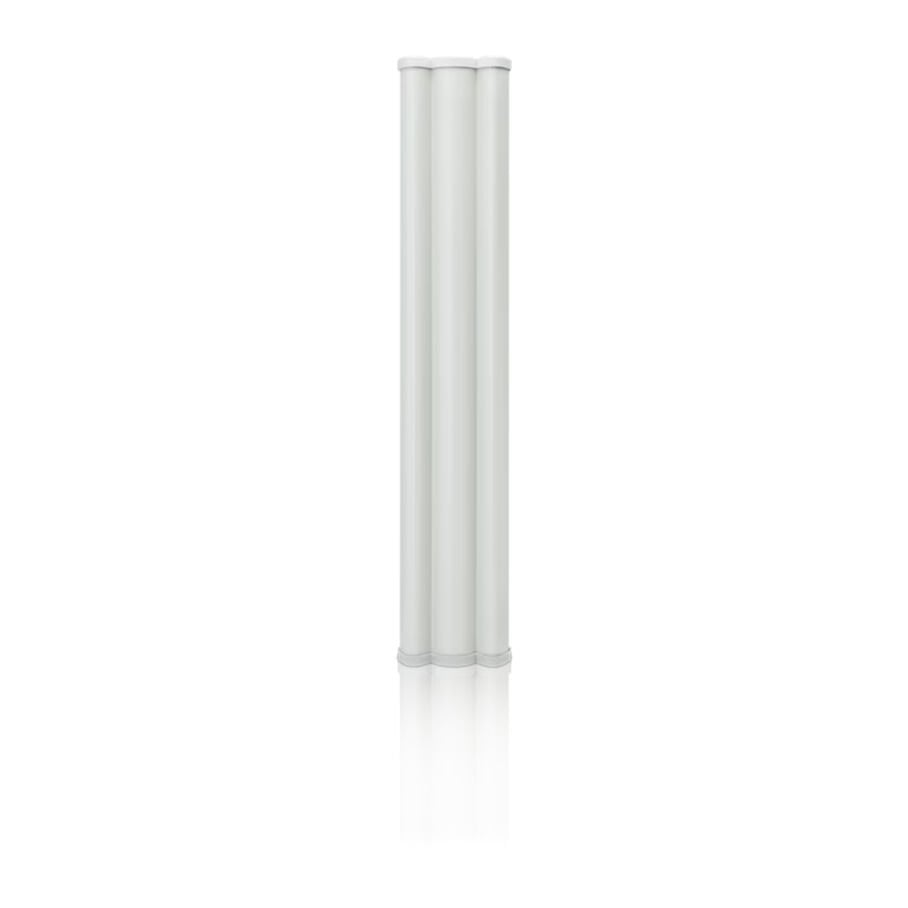

UBNT AM-5G19-120 AirMAX 5G19 19dBi 120° 2x2 Mimo 5GHz Sektör 5KM Anten
UBNT AM-5G19-120 AirMAX 5G19 19dBi 120° 2x2 Mimo 5GHz Sektör 5KM Anten
UBNT AM-5G19-120 AirMAX, 5,15–5,85 GHz frekans aralığında çalışan, 18,6–19,1 dBi kazanç değerine ve 2x2 MIMO desteğine sahip dış ortam sektör antenidir. 120° sınıfındaki sektör kapsamasıyla kablosuz noktadan çoklu noktaya bağlantı altyapıları için tasarlanmıştır.
| Teknik Özellik | Değer |
|---|---|
| Marka | UBNT / Ubiquiti |
| Model | AM-5G19-120 |
| Ürün Serisi | AirMAX |
| Ürün Tipi | Dış ortam sektör anteni |
| Frekans Aralığı | 5,15–5,85 GHz |
| Anten Kazancı | 18,6–19,1 dBi |
| MIMO Desteği | 2x2 MIMO |
| Polarizasyon | Çift doğrusal (Dual Linear) |
| Yatay Işın Genişliği | 123° (6 dB) |
| Dikey Işın Genişliği | 123° (6 dB) |
| Dikey Elektriksel Işın Genişliği | 4° |
| Elektriksel Aşağı Eğilim | 2° |
| Maksimum VSWR | 1,5:1 |
| Çapraz Polarizasyon İzolasyonu | En az 28 dB |
| Boyutlar | 700 x 135 x 73 mm |
| Ağırlık | Montaj aparatı dahil 5,9 kg |
| Rüzgâr Dayanımı | 200 km/sa |
| Montaj | Direk montaj aparatı ve RocketM bağlantı braketi |
| Uyumluluk Standardı | ETSI EN 302 326 DN2 |
Ürün Açıklaması
UBNT AM-5G19-120 AirMAX, kablosuz ağlarda sektör kapsaması oluşturmak için tasarlanmış dış ortam antenidir. Noktadan çoklu noktaya (PtMP) bağlantı senaryolarında, bir merkez noktadan birden fazla uzak istemciye kablosuz erişim sağlanan altyapılarda kullanılabilir.
5,15–5,85 GHz frekans aralığında çalışan model, 18,6–19,1 dBi anten kazancına ve 2x2 MIMO yapısına sahiptir. Çift doğrusal polarizasyon, yatay ve dikey polarizasyon üzerinden çalışan uyumlu kablosuz radyo sistemleriyle kullanım sağlar.
Antenin yatay ve dikey ışın genişliği 6 dB ölçümünde 123° olarak belirtilmiştir. 4° dikey elektriksel ışın genişliği ve 2° elektriksel aşağı eğim değeri, sektör kapsamasının planlanmasında dikkate alınır.
AM-5G19-120, uyumlu RocketM serisi radyo birimleriyle birlikte kullanılmak üzere tasarlanmıştır. Radyo birimi antene dahil değildir ve ayrıca temin edilmelidir. Kurulum öncesinde kullanılacak radyo modeliyle bağlantı uyumluluğu kontrol edilmelidir.
700 x 135 x 73 mm boyutlarındaki antenin montaj aparatı dahil ağırlığı 5,9 kg'dır. Üretici teknik belgelerinde rüzgâr dayanımı 200 km/sa olarak belirtilir. Gerçek kablosuz bağlantı mesafesi; görüş hattı, radyo ekipmanı, anten yüksekliği, parazit ve saha koşullarına bağlıdır. Ürün adındaki 5 km mesafe, her kurulum için garanti edilen bir erişim mesafesi olarak değerlendirilmemelidir.
- 5,15–5,85 GHz frekans aralığı
- 18,6–19,1 dBi anten kazancı
- 2x2 MIMO desteği
- 123° yatay ve dikey ışın genişliği (6 dB)
- Çift doğrusal polarizasyon
- Noktadan çoklu noktaya (PtMP) kablosuz ağlar için tasarım
- Uyumlu RocketM radyo birimiyle birlikte kullanılır
- Montaj aparatı dahil 5,9 kg ağırlık
- 200 km/sa rüzgâr dayanımı
- RocketM radyo birimi ayrıca temin edilmelidir
