UBNT RD-5G30 RocketDish 5G30-LW 30dBi 5 Ghz 2x2 Mimo 30 KM DISH Anten

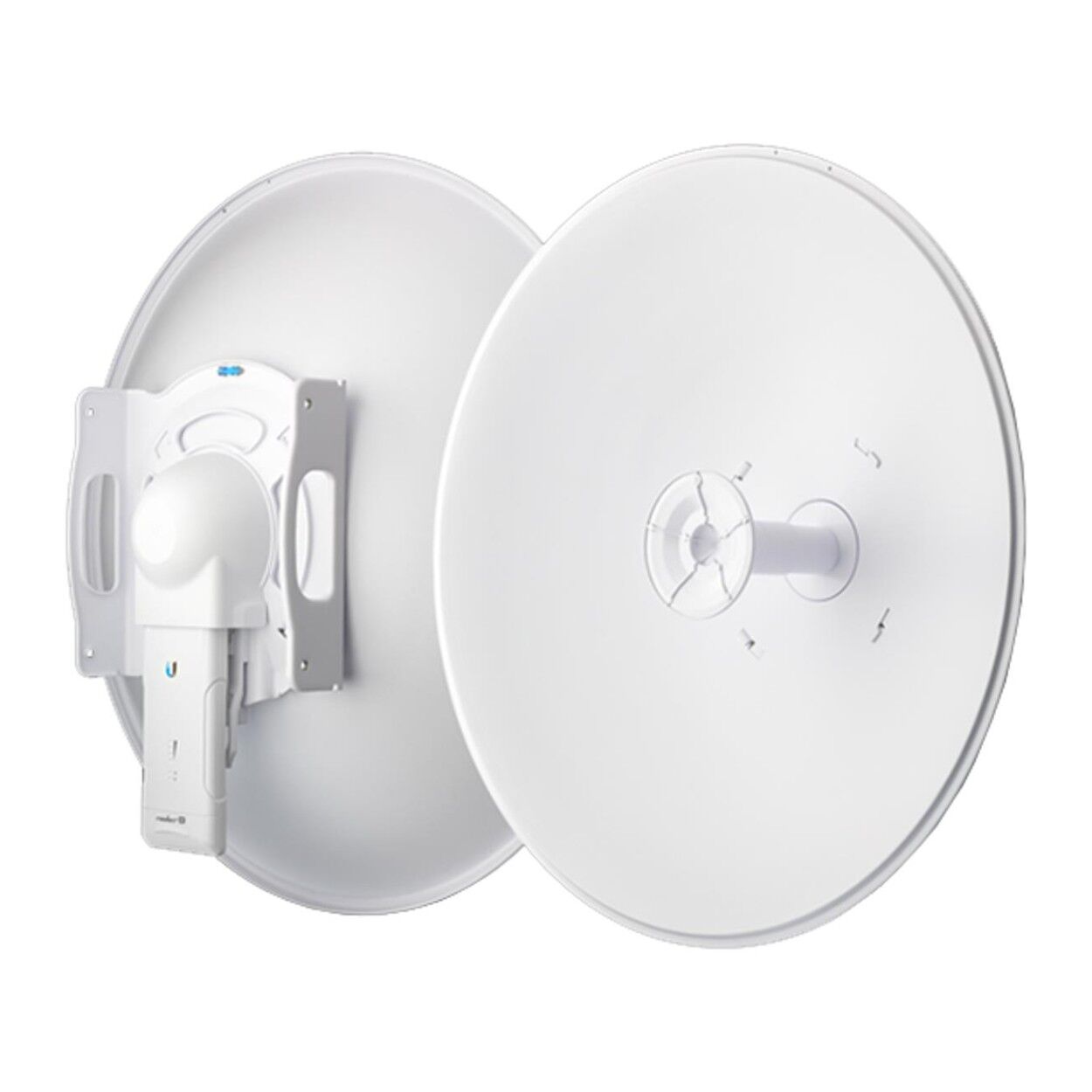

Ubiquiti RocketDish RD-5G30-LW 5GHz 30dBi 2x2 MIMO 30KM+ Dış Mekan Çanak Anten
Ubiquiti RocketDish RD-5G30-LW, uzun mesafeli noktadan noktaya (PtP) kablosuz veri aktarım köprüleri oluşturmak üzere geliştirilmiş, hafifletilmiş endüstriyel gövdeye (Lightweight) sahip, 5 GHz frekans bandında çalışan yüksek kazançlı bir parabolik çanak antendir. 30 dBi anten kazancı ve çift polarizasyonlu 2x2 MIMO teknolojisi sayesinde, uygun telsiz üniteleri (Rocket M5, Rocket 5ac vb.) ile entegre edilerek coğrafi ve atmosferik şartların uygun olduğu sahalarda 30 kilometrenin üzerindeki mesafelerde yüksek kapasiteli veri omurgaları kurulmasını sağlar.
| Teknik Özellik | Değer / Detay |
|---|---|
| Çalışma Frekansı | 5.1 - 5.8 GHz |
| Anten Kazancı | 30 dBi |
| Polarizasyon | Çift Doğrusal (Dikey ve Yatay) |
| MIMO Teknolojisi | 2x2 MIMO |
| Yatay Işın Genişliği (HPBW) | 5.8° (3 dB) |
| Dikey Işın Genişliği (HPBW) | 5.8° (3 dB) |
| Ön-Arka Oranı (F/B Ratio) | 30 dB |
| Maksimum VSWR | 1.6:1 |
| RF Bağlantı Konnektörleri | 2 x RP-SMA (Hava Koşullarına Dayanıklı Sızdırmaz Pigtail Kablo Dahil) |
| Rüzgar Yükü Dayanımı | 200 km/s hızda 790 N |
| Montaj Yapısı | Direk Montaj Kiti (Hizalama ve Eğim Ayarlı) |
| Uyumlu Telsiz Cihazları | Rocket M5, Rocket 5ac, airFiber 5X (Ek adaptör gerekebilir) |
| Fiziksel Boyutlar | 650 mm x 650 mm x 304 mm |
| Ağırlık | 7.4 kg (Montaj Kiti Dahil) |
Ürün Açıklaması
Ubiquiti RocketDish RD-5G30-LW parabolik çanak anten, internet servis sağlayıcıları (WISP), kamu kurumları, endüstriyel tesisler ve uzak şantiyeler arasında yüksek bant genişliğine sahip ana omurga kablosuz hatların (Backhaul) tesis edilmesi amacıyla üretilmiştir. Ürün adındaki LW (Lightweight) ibaresi, antenin mukavemetten ödün verilmeksizin hafifletilmiş bir mühendislik yapısına sahip olduğunu gösterir. Bu hafif tasarım, kule montaj operasyonlarında işçilik yükünü azaltır ve mevcut kule direklerine binen statik ağırlığı minimum seviyeye indirir.
Cihaz, 5.1 GHz ile 5.8 GHz geniş frekans spektrumunda çalışabilme yeteneğine sahiptir. 30 dBi gibi yüksek bir pasif kazanç değerine sahip olan yansıtıcı çanak yüzeyi, kablosuz sinyali yatayda ve dikeyde 5.8 derecelik son derece dar bir odak açısına sıkıştırır. Bu dar sinyal geometrisi, açık alandaki elektromanyetik gürültü kaynaklarından gelen parazitlerin (interference) bastırılmasını sağlarken, üretilen RF enerjisinin tamamen karşı istasyona odaklanmasına olanak tanıyarak 30 kilometreyi aşan mesafelerde sinyal sürekliliği sağlar.
Çift polarizasyonlu (Dual-Linear) radyo dalgası yayma mimarisiyle yapılandırılan ürün, 2x2 MIMO veri transfer şemasını donanımsal düzeyde destekler. Antenin arka kısmında yer alan entegre montaj yuvası, herhangi bir ek el aletine ihtiyaç duymadan Ubiquiti Rocket telsiz serisi baz istasyonlarının doğrudan anten gövdesine mekanik olarak kilitlenmesini sağlar. Paket içeriğinde sunulan su sızdırmaz dış mekan korumalı RP-SMA pigtail kablolar, telsiz ile anten besleme kafası (feedhorn) arasındaki RF geçiş kaybını en alt düzeye indirir.
Mekanik ve çevresel dayanıklılık standartları açısından zorlu saha koşullarına göre test edilen RD-5G30-LW, saatte 200 kilometre hıza ulaşan ekstrem rüzgar yüklerine karşı yapısal bütünlüğünü koruyacak şekilde tasarlanmıştır. Geliştirilmiş montaj donanımı, direk üzerinde dikey eğim (tilt) ve yatay açı yönlendirmelerinin milimetrik hassasiyetle yapılmasına imkan tanır. Anten yüzeyi ve mekanik aksam korozyona, paslanmaya ve UV ışınlarına karşı özel galvanize koruyucu kaplama ile kaplanarak dış ortam ömrü uzatılmıştır.
- Yüksek Pasif Kazanç: Uzun mesafeli veri omurgaları oluşturmak amacıyla tasarlanmış 30 dBi güçlendirilmiş parabolik kazanç performansı.
- Hafifletilmiş LW Tasarımı: Kule montaj süreçlerini kolaylaştıran, direk yükünü hafifleten 7.4 kg toplam ağırlığa sahip hafif gövde yapısı.
- Dar Işın Geometrisi: Çevresel parazitleri engelleyen ve sinyali merkeze odaklayan 5.8 derecelik yatay ve dikey sinyal açısı.
- MIMO Desteği: Veri iletim kapasitesini iki katına çıkaran dikey ve yatay çift doğrusal polarizasyonlu 2x2 MIMO sinyal yapısı.
- Doğrudan Entegrasyon: Rocket M5 ve Rocket 5ac telsiz ünitelerinin arkaya doğrudan sürgülü mekanizma ile takılmasını sağlayan entegre montaj yuvası.
- Gelişmiş Koruma Akseauarı: Kutu içeriğine dahil edilmiş, konnektörleri yağmur, kar ve tozdan koruyan hava koşullarına dayanıklı pigtail RF kablolar ve koruyucu kapak.
- Yüksek Ön-Arka Oranı: Arka plandan gelebilecek sinyal gürültülerini absorbe eden 30 dB değerinde ön-arka izolasyon performansı.
- Mekanik Ayar Hassasiyeti: Sahada milimetrik yön hizalaması ve aşağı/yukarı eğim ayarı yapılmasına izin veren mukavemetli direk montaj kiti.
- Ekstrem Rüzgar Direnci: Saatte 200 km hıza ulaşan rüzgar akıntılarına ve fırtınalara karşı yapısal mukavemet sağlayan mekanik mühendislik.
- Geniş Frekans Bandı: 5100 MHz ile 5800 MHz frekans aralığında tüm uluslararası standart alt kanallarla tam uyumlu çalışma kabiliyeti.
