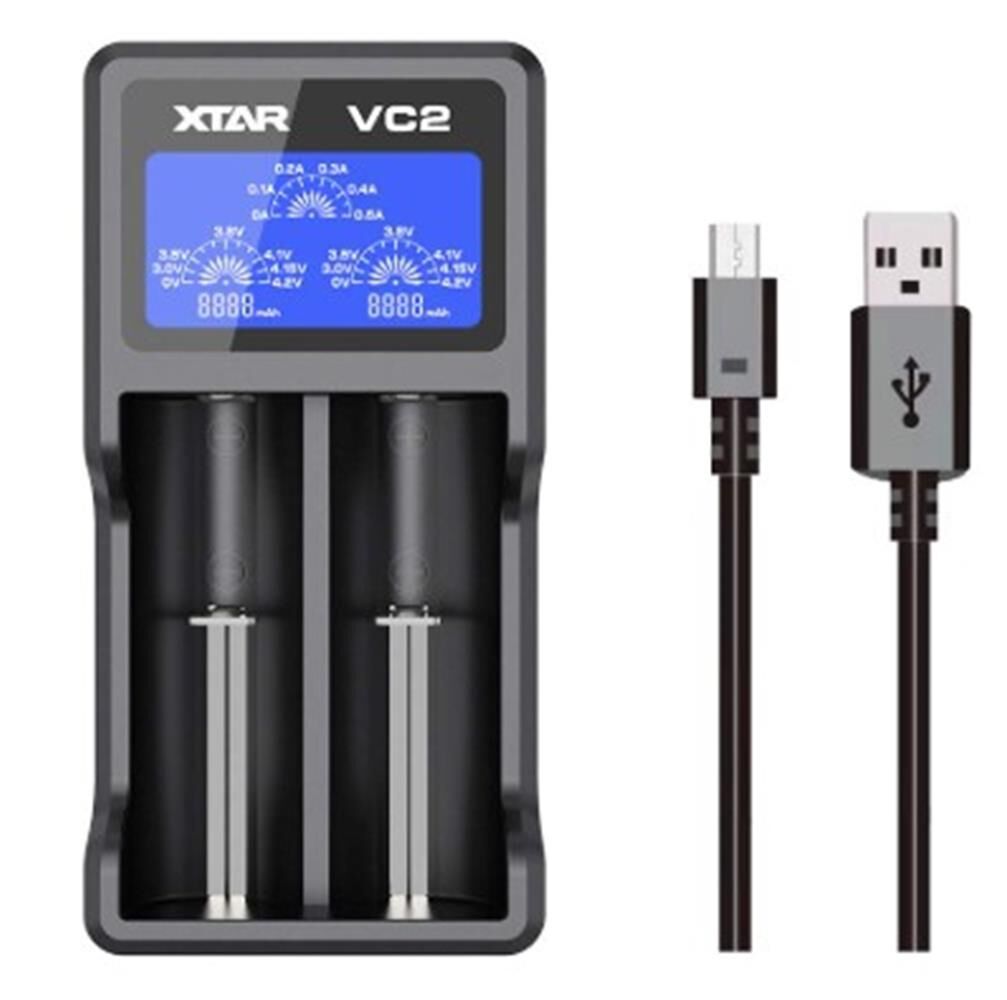

Xtar VC2 Evrensel Li-Ion Pil Şarj Cihazı – 2 Yuvalı
Xtar VC2 Evrensel Li-Ion Pil Şarj Cihazı – 2 Yuvalı
Xtar VC2, mikro-USB güç girişiyle çalışan, LCD takometre tarzı gösterge paneline sahip, 2 yuvalı, akıllı ve bağımsız kanallı bir evrensel Li-ion silindirik pil şarj cihazıdır.
| Marka / Model | Xtar VC2 |
| Giriş Gücü (Input) | DC 5.0V / 1.0A (Mikro-USB) |
| Şarj Edilebilir Pil Kimyası | 3.6V / 3.7V Li-ion / IMR / INR / ICR |
| Uyumlu Pil Boyutları | 10440, 14500, 14650, 16340, 17335, 17500, 17670, 18350, 18490, 18500, 18600, 18650, 18700, 22650, 25500, 26650 |
| Yuva (Slot) Sayısı | 2 Yuva (Birbirinden bağımsız kanallar) |
| Şarj Akımı (Sabit Akım) | 0.5A x 2 (Giriş gücü 1.0A olduğunda) |
| Kesme Voltajı (Cut-off Voltage) | 4.20V ± 0.05V |
| Kesme Akımı (Cut-off Current) | ≤ 80 mA |
| Ekran Tipi | LCD (Hız göstergesi tasarımlı, arka aydınlatmalı) |
| Çalışma Sıcaklığı | 0°C ile +40°C arası |
| Boyutlar ve Ağırlık | 131 mm x 66 mm x 33 mm / 109 gram (Kablo hariç) |
Ürün Açıklaması
Xtar VC2 akıllı pil şarj cihazı, silindirik yapıdaki 3.6V ve 3.7V lityum iyon (Li-ion) pillerin güvenli ve optimize bir şekilde şarj edilmesi için tasarlanmış iki yuvalı bir donanımdır. Cihaz, mikro-USB arabirimi üzerinden standart 5V/1A güç kaynakları, duvar adaptörleri, bilgisayar USB portları veya taşınabilir güç kaynakları ile beslenebilir. Her iki şarj yuvası da elektriksel olarak birbirinden tamamen bağımsız çalışacak şekilde mimari edilmiştir. Bu sayede farklı boyutlardaki, farklı kapasitelerdeki veya farklı deşarj seviyelerindeki iki ayrı Li-ion pil, birbirlerinin şarj döngüsünü etkilemeden aynı anda işlenebilir.
Cihazın ön panelinde, takometre (hız göstergesi) tasarımına sahip arka aydınlatmalı bir LCD ekran yer almaktadır. Bu ekran, her bir pil yuvası için gerçek zamanlı olarak şarj akımını (A), pil voltajını (V) ve şarj işlemi sırasında pile aktarılan gerçek kapasiteyi (mAh) anlık verilerle kullanıcıya sunar. Şarj işlemi tamamlandığında ekranda "Full" ibaresi belirir ve arka aydınlatma enerji tasarrufu moduna geçer. Ayrıca takılan pilin iç direncine ve giriş akımına bağlı olarak cihaz, şarj parametrelerini otomatik olarak kalibre eder.
Xtar markasının tescilli üç aşamalı şarj algoritması (TC-CC-CV) bu modelde de entegre olarak yer almaktadır. Derin deşarj olmuş pilleri korumak amacıyla şarj işlemi düşük akımlı TC (Trickle Charge) ile başlar, ardından pillerin voltajı yükseldiğinde maksimum 0.5A sabit akımlı CC (Constant Current) aşamasına geçilir ve son olarak pil dolmaya yaklaştığında sabit voltajlı CV (Constant Voltage) aşamasıyla 4.20V sınırında güvenli kesim sağlanır. Bu algoritma, lityum iyon pillerin kullanım ömrünü uzatır ve aşırı şarj kaynaklı bozulmaların önüne geçer.
Güvenlik protokolleri kapsamında Xtar VC2; ters kutup koruması, kısa devre koruması, aşırı akım koruması ve aşırı voltaj koruması devrelerine sahiptir. Piller yuvaya ters yerleştirildiğinde ekranda "Err" hatası vererek akımı tamamen keser. Cihaz aynı zamanda 0V aktivasyon fonksiyonu barındırır; bu fonksiyon sayesinde aşırı deşarj nedeniyle koruma devresi devreye girmiş ve voltajı sıfırlanmış pilleri yeniden canlandırarak şarj döngüsüne dahil edebilir. Yangına dayanıklı ve alev geciktirici ABS/PC plastik malzemeden üretilen dış kasa, çalışma esnasında oluşan ısının tahliyesini kolaylaştıracak hava kanallarına sahiptir.
- Geniş Pil Boyutu Uyumluluğu: En yaygın kullanılan 18650, 26650, 14500, 16340 (RCR123A) dahil olmak üzere 10440'tan 26650'ye kadar birçok farklı çaptaki Li-ion pili destekler.
- Bağımsız Akıllı Yuvalar: İki adet pil yuvası birbirinden bağımsız mikroişlemci kontrolüne sahiptir; farklı boyut ve doluluk oranındaki piller aynı anda şarj edilebilir.
- TC-CC-CV Üç Aşamalı Şarj: Pillerin ömrünü korumak ve maksimum doluluk elde etmek için hücre durumuna göre otomatik akım/voltaj ayarlaması yapar.
- LCD Bilgi Ekranı: Gerçek zamanlı şarj akımını, anlık hücre voltajını ve şarj başlangıcından itibaren pile doldurulan net mAh kapasitesini gösterir.
- 0V Canlandırma Fonksiyonu: Aşırı deşarj olmuş veya aşırı boşalma koruması kilitlenmiş pilleri tespit ederek düşük voltajla yeniden aktive etmeye çalışır.
- Kapsamlı Devre Koruması: Ters kutup algılama, kısa devre engelleme, aşırı şarj önleme ve otomatik akım kesme emniyet mekanizmaları ile donatılmıştır.
- Evrensel Mikro-USB Girişi: 5V/1A USB güç girişi sayesinde cep telefonu adaptörleri, bilgisayar portları veya taşınabilir güç kaynakları ile çalışmaya uygundur.
- Isıya Dayanıklı Kasa: Yüksek sıcaklıklara karşı dirençli, alev geciktirici ABS ve PC kompozit mühendislik plastiğinden imal edilmiştir.
