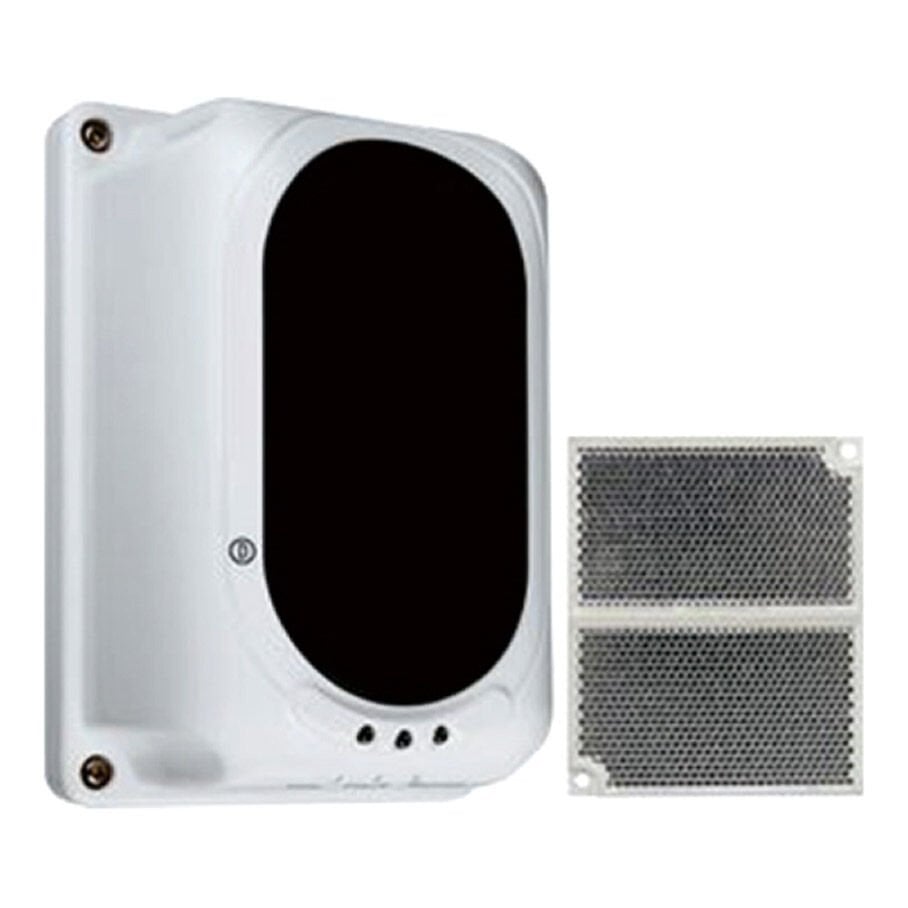

Teknim Tanda TX7130 100 Metre Konvansiyonel Işın Tipi (Beam) Duman Dedektörü
Teknim Tanda TX7130 100mt Konvansiyonel Beam (Işın Tipi) Dedektör
Teknim Tanda TX7130, fabrika, depo, hangar ve spor salonu gibi yüksek tavanlı geniş alanlarda 8 metreden 100 metreye kadar mesafe koruması sağlayan, reflektörlü konvansiyonel ışın tipi (beam) duman dedektörüdür.
| Üretici / Marka | Teknim Tanda |
| Model / Parça Numarası | TX7130 |
| Ürün Tipi | Işın Tipi (Beam) Duman Dedektörü |
| Çalışma Prensibi | Kızılötesi (IR) Işın Engelleme / Reflektörlü Sistem |
| Algılama Mesafesi Aralığı | 8 metre ile 100 metre arası (Mesafe ayarı için uygun sayıda reflektör kullanılır) |
| Sistem Bağlantı Türü | Konvansiyonel (Röle çıkışları ile adresli modüllere de bağlanabilir) |
| Çalışma Voltajı | 20V - 28V DC |
| Akım Tüketimi (Sükunet) | ≤ 23mA |
| Akım Tüketimi (Alarm) | ≤ 33mA |
| Hizalama Kontrolü | Dahili dijital gösterge (Tüp ekran) ve lazer işaretçi ile kolay kalibrasyon |
| Röle Çıkışları | 1 x Alarm Rölesi (NO), 1 x Arıza Rölesi (NC/NO seçilebilir) |
| Hassasiyet Seviyeleri | Farklı ortam şartları için programlanabilir 3 kademeli hassasiyet ayarı |
| Gövde Malzemesi ve Renk | ABS Plastik / Mat Beyaz |
| Koruma Sınıfı | IP30 (İç mekan kullanımına uygun) |
| Çalışma Sıcaklığı | -10°C ile +55°C arası |
| Boyutlar | 190 × 127 × 92 mm |
| İşletim Sistemi / Yazılım | Gömülü mikroişlemci yazılımı (Ortam kirlilik kompanzasyonu mevcuttur) |
| İşlemci Çekirdek / İzlek Bilgisi | Yok |
| RAM Tipi ve MHz | Yok |
| SSD Tipi | Yok |
| Ekran Panel Tipi | Dahili Sayısal LED Ekran (Sadece hizalama/kalibrasyon esnasında sinyal gücünü göstermek içindir) |
| Wi-Fi Standardı | Yok |
| Bluetooth Versiyonu | Yok |
| Bağlantı Portları Tam Liste | 1 x Güç ve Röle Bağlantı Klemens Grubu |
| Batarya Wh | Yok (Harici 24V DC yangın besleme hattından güç alır) |
Ürün Açıklaması
Teknim Tanda TX7130 Konvansiyonel Işın Tipi (Beam) Duman Dedektörü; tavan yüksekliği fazla olan ve standart noktasal duman dedektörlerinin montajının veya kablolamasının pratik olmadığı depo, hangar, fabrika, alışveriş merkezi atriumları, sinema ve spor salonları gibi geniş hacimli alanların yangın güvenliği için özel olarak geliştirilmiştir. Cihaz, tek bir ana ünite (alıcı/verici) ve karşı duvara yerleştirilen yansıtıcı reflektör aynalardan oluşur. Alıcı/verici gövdeden çıkan görünmez kızılötesi (IR) ışın demetinin, duman partikülleri tarafından kesilmesi veya zayıflatılması prensibiyle çalışarak saniyeler içinde kararlı bir yangın ihbarı üretir.
TX7130, modüler mesafe yapısı sayesinde 8 metreden başlayarak 100 metre uzunluğa kadar olan koridor veya koruma koridorlarını tek bir hat halinde denetleyebilir. Montaj esnasında en çok karşılaşılan zorluklardan biri olan "eksen hizalama" problemi, bu cihazda yer alan dahili entegre lazer işaretçi ve sayısal LED ekran indikatörü ile çözülmüştür. Teknik personel, cihazın yaydığı lazer ışığı sayesinde karşı duvardaki reflektörü tam on ikiden hedefleyebilir ve sayısal ekrandaki sinyal kalitesi değerine bakarak milimetrik olarak kalibrasyon işlemini tamamlayabilir. Bu özellik kurulum işçilik sürelerini çok büyük oranda kısaltır.
Işın tipi dedektörlerde zamanla oluşan en büyük problemlerden biri olan tozlanma kaynaklı asılsız alarmlar, TX7130'un sahip olduğu akıllı mikroişlemci tabanlı "kirlilik kompanzasyonu" algoritması ile engellenir. Reflektör veya dedektör camı üzerinde zamanla biriken toz tabakasından kaynaklanan yavaş sinyal zayıflamalarını cihaz bir yangın olarak algılamaz; durumu otomatik olarak absorbe ederek çalışma eşiğini yeniden kalibre eder. Ancak yangın anında aniden yükselen yoğun duman bloklarını milisaniyeler içinde fark ederek alarm durumuna geçer.
Ürün konvansiyonel altyapıda çalışmakla birlikte, üzerinde barındırdığı bağımsız kuru kontak alarm ve arıza röle çıkışları sayesinde adresli yangın algılama sistemlerine (kontak izleme modülleri vasıtasıyla) kolaylıkla entegre edilebilir. EN 54-12 standart gereksinimlerine uygun olarak test edilen Teknim Tanda TX7130, şık ve endüstriyel beyaz ABS plastik kasası, düşük akım harfiyatı ve geniş koruma alanı yeteneği ile modern endüstriyel tesislerin vazgeçilmez, ekonomik ve yüksek performanslı bir yangın algılama çözümüdür.
- 100 Metre Geniş Koruma Menzili: Tek bir ünite ile 8 metreden 100 metre mesafeye kadar olan açık ve yüksek tavanlı alanları tek hat üzerinden korur.
- Lazerli ve Ekranlı Kolay Hizalama: Dahili entegre lazer hedefleyici ve dijital sinyal gücü ekranı ile kusursuz montaj ve kalibrasyon imkanı.
- Akıllı Kirlilik Kompanzasyonu: Merceklerin zamanla tozlanmasından kaynaklanan sinyal kayıplarını tolore ederek asılsız alarmları önler.
- Esnek Röle Çıkışları: Üzerindeki bağımsız alarm ve hata röleleri sayesinde hem konvansiyonel hem de adresli sistem modüllerine tam uyum.
- Gelişmiş Mikroişlemci Filtresi: Ortamdaki ani hava akımları veya geçici ışın kesilmelerini analiz ederek hatalı tetiklemelerin önüne geçer.
