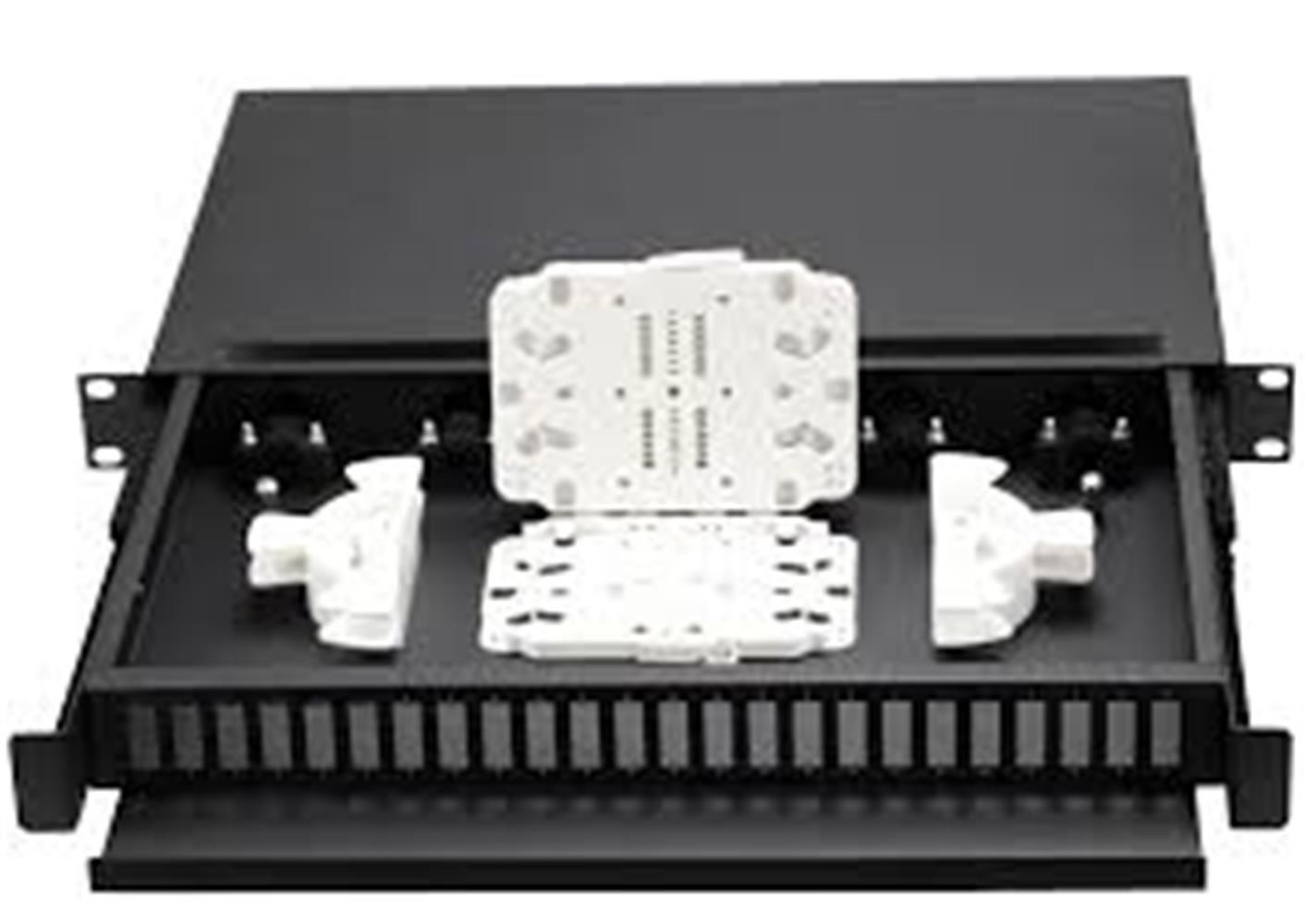

Apronx APX-FA104 ODF (SC-DX-24 Port-Shift)
Apronx APX-FA104 1U 19" 24 Port SC Duplex (48 Core) Shift Kızaklı Fiber Optik ODF Dağıtım Çatısı
Apronx APX-FA104, fiber optik omurga ve dağıtım altyapılarında yüksek yoğunluklu sonlandırma, ekleme ve çapraz bağlantı (cross-connect) işlemlerini düzenlemek amacıyla geliştirilmiş, 1U yükseklik standardında, 19 inç rack uyumlu ve öne doğru kaydırılabilir teleskopik (shift) kızak mekanizmalı profesyonel bir Fiber Optik Dağıtım Çatısıdır (ODF).
| Teknik Özellik | Detay Değeri |
|---|---|
| Model Kodu | APX-FA104 |
| Fiziksel Standart | 1U Yükseklik - 19" (İnç) Standart Rack Kabinet Uyumlu |
| Kapasite ve Port Yapısı | 24 Port SC Duplex (Aynı zamanda LC Quad adaptörler ile de kullanılabilir) |
| Maksimum Core Kapasitesi | SC Duplex ile 48 Core / LC Quad ile 96 Core Terminasyon |
| Mekanizma Tipi | Shift (Öne Doğru Çekilebilir Raylı / Kızaklı Gövde Altyapısı) |
| Kablo Giriş Noktaları | Arka panelde rekorlu ve kauçuk korumalı çoklu fiber ana omurga kablo girişleri |
| İç Donanım | Fiber ek kasetleri (Splice Tray) ve fiber bükülme yarıçapı koruma klipsleri yerleşimi |
| Malzeme ve Gövde Tipi | Elektrostatik Toz Boyalı, Korozyona Dayanıklı Ağır Hizmet Tipi Metal Şasi |
| Renk Seçeneği | RAL 9005 Siyah veya RAL 7035 Gri / Krem Kontrast Yapı |
Ürün Açıklaması
Apronx APX-FA104 Fiber Optik ODF (Optical Distribution Frame), veri merkezleri, telekomünikasyon santralleri, yapısal kablolama projeleri ve geniş ölçekli yerel ağ (LAN/WAN) omurgalarında fiber optik kabloların güvenle sonlandırılması ve yönetilmesi için özel olarak tasarlanmıştır. 1U yüksekliğindeki kompakt gövdesi, rack kabinetler içerisinde minimum dikey alan kaplayarak sistem odalarında alan verimliliğini maksimize eder. 24 adet SC Duplex adaptör yuvası sayesinde tek bir panel üzerinde 48 core (çekirdek) fiber optik hattın ekleme ve patchleme işlemleri pürüzsüz bir biçimde gerçekleştirilebilir.
Ürünün en belirgin yapısal avantajı, entegre "Shift" yani öne doğru kaydırılabilir teleskopik kızak mekanizmasıdır. Bu hareketli ray sistemi sayesinde, kabinet içerisindeki diğer aktif cihazları veya üst/alt panelleri yerinden sökmeden, sadece ODF'in iç tepsisini öne doğru çekerek fiber ek kasetlerine ve adaptörlerin arka yüzeylerine doğrudan müdahale edilebilir. Bakım, onarım, yeni hat ekleme veya pigtail kaynak işlemleri sırasında teknik personele çok büyük bir hareket serbestliği ve zaman tasarrufu sağlar.
APX-FA104'ün iç tasarımı, fiber optik kabloların fiziksel doğasına tam uyum gösterecek şekilde bükülme yarıçapı (bending radius) kriterleri dikkate alınarak kurgulanmıştır. Kaset içi ve yönlendirme mandalları, hassas fiber kılcallarının kırılmasını veya bükülmeye bağlı sinyal sönümlenmesini (attenuation) tamamen engeller. Metal gövdesi, harici mekanik darbelere ve kablo gerilimlerine karşı yüksek koruma sunarken, elektrostatik fırın boyası uzun ömürlü bir yapısal bütünlüğü garanti eder.
