Eaton Cooper 3-6 Grafik İzleme Yazılımı ve ECO232 LON/RS232 Arayüz Ünitesi
Cooper ECO232; 3 ila 6 adede kadar adresli yangın alarm santralinin LONWorks ağı üzerinden bilgisayara bağlanmasını ve grafik izleme yazılımı ile tek merkezden gerçek zamanlı izlenmesini sağlayan LON/RS232 dönüştürücü arayüz ünitesidir.
| Marka / Model | Eaton Cooper / ECO232 |
|---|---|
| Ürün Tipi | LONWorks - RS232 Arayüz Dönüştürücü Modül ve Grafik İzleme Yazılımı |
| Desteklenen Santral Sayısı | 3 ila 6 Adet Adresli Yangın Alarm Paneli |
| Haberleşme Protokolleri | LONWorks (FTT-10A), RS232 Seri İletişim Protokolü |
| Bağlantı Arabirimleri | RS232 Seri Port (DB9 / Klemens) ve LONWorks Ağ Klemens Portu |
| Çalışma Gerilimi | 24V DC (18V - 30V DC aralığı) |
| Akım Tüketimi | Maksimum 100 mA @ 24V DC |
| Baud Rate (Seri İletişim Hızı) | 9600 / 19200 bps (Ayarlanabilir) |
| İzolasyon Koruma | Optik İzolasyonlu İletişim Hattı |
| Kasa Tipi | ABS Plastik / Santral İçi veya Pano İçi Montajına Uygun |
| Boyutlar (G x D x Y) | 100 mm x 80 mm x 30 mm |
| Çalışma Sıcaklığı | -10°C - 55°C |
| Sertifikalar ve Standartlar | EN 54-13, CE, RoHS |
Ürün Açıklaması
Eaton Cooper ECO232 LON/RS232 ara birim ünitesi ve 3-6 panel destekli grafik izleme yazılımı; Eaton Cooper adresli yangın algılama sistemlerinin bilgisayar ortamında harita tabanlı ve gerçek zamanlı olarak izlenmesini ve yönetilmesini sağlar. Sistem, 3 ila 6 adet adresli yangın alarm santralinin yer aldığı LONWorks ağ altyapısını RS232 seri haberleşme standardına dönüştürerek merkezi izleme bilgisayarına iletir.
Arayüz ünitesi, LONWorks ağ hattı üzerindeki FTT-10A serbest topoloji haberleşme protokolünü destekler. Yangın santrallerinden gelen alarm, arıza, süpervizyon ve sistem durum bilgilerini veri kayıpsız bir şekilde RS232 formatına dönüştürerek bilgisayar üzerindeki grafik izleme yazılımına aktarır. Entegre optik izolesi sayesinde şebeke dalgalanmalarından ve elektriksel gürültülerden etkilenmeden kesintisiz haberleşme imkanı sunar.

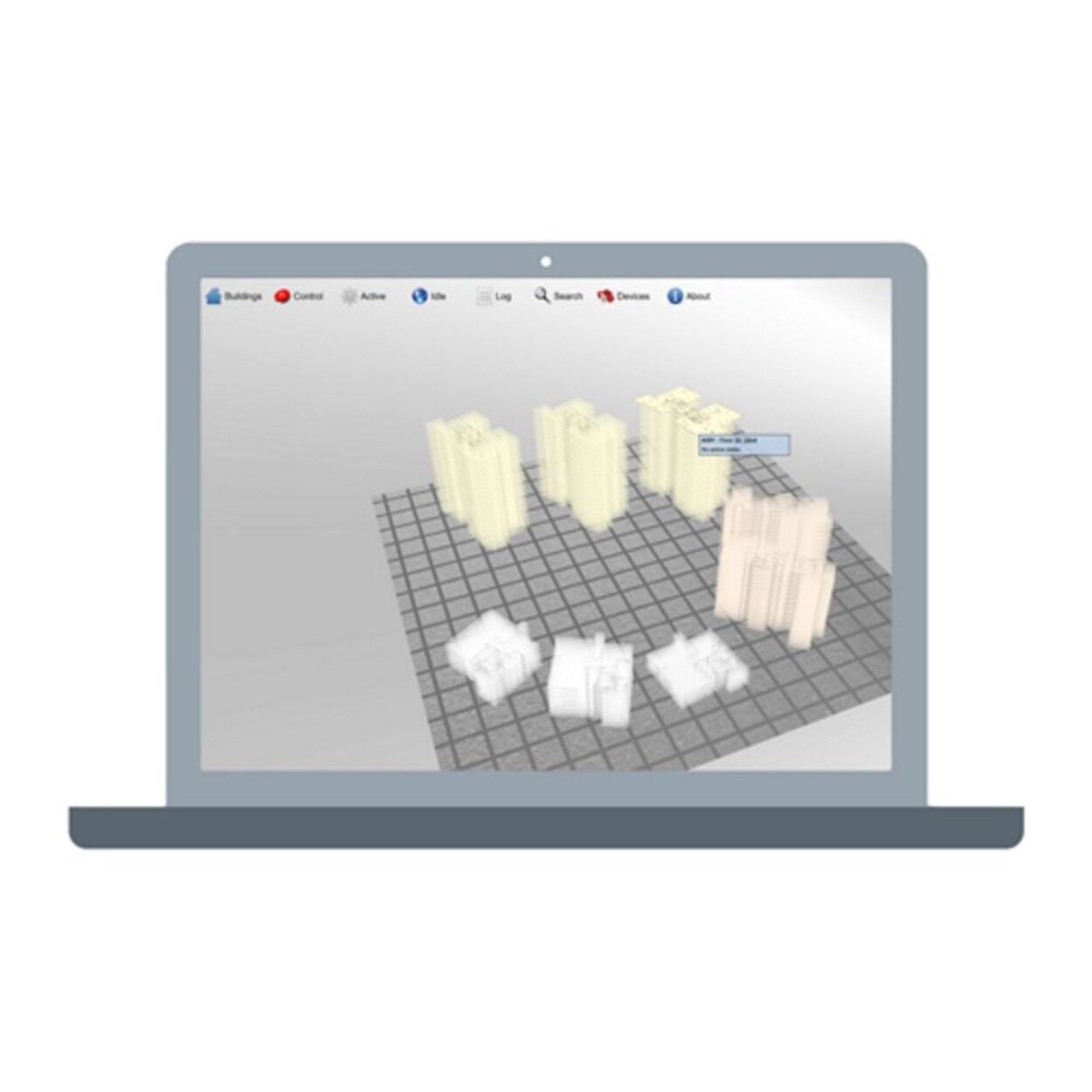

Birlikte sunulan grafik izleme yazılımı, binaların mimari kat planlarını (CAD, DWG, JPG formatlarında) sisteme entegre ederek dedektör, buton, siren ve modül gibi tüm saha elemanlarının konumlarını grafik arayüzde görselleştirir. Bir alarm veya arıza durumunda ilgili dedektörün veya cihazın yerleşimi kat planı üzerinde anında flaşörlü ikonlarla işaretlenir ve operatöre sesli/görsel uyarı verilir.
Yazılım arayüzü üzerinden sistemdeki tüm geçmiş olay kayıtları (event log) kronolojik olarak tutulabilir, tarih, saat, bölge ve cihaz tipi bazında detaylı raporlamalar oluşturulabilir. Çok seviyeli kullanıcı yetkilendirme altyapısı sayesinde yetkisiz kişilerin sistem parametrelerine veya izleme ekranına müdahalesi engellenir.
Endüstriyel standartlara uygun yapısı ile yangın kontrol paneli içerisine veya harici bir pano içerisine kolaylıkla monte edilebilir. Kesintisiz 7/24 izleme gerektiren hastaneler, alışveriş merkezleri, endüstriyel tesisler, havalimanları ve otel projelerinde Cooper yangın algılama sistemlerinin merkezi yönetimini üstlenir.
- 3 ile 6 adet Eaton Cooper adresli yangın algılama santralini kapsayan lisanslı grafik izleme paketi.
- LONWorks (FTT-10A) haberleşme altyapısını RS232 seri port seviyesine dönüştüren donanım mimarisi.
- Yangın, arıza, kirlilik uyarısı ve sistem durum bilgilerinin anlık ve kayıpsız veri iletimi.
- Harita ve kat planı tabanlı grafik arayüz desteği (CAD, DWG, BMP, JPG görsel format uyumluluğu).
- Saha elemanlarının (dedektör, buton, siren, kontrol modülü) kat planları üzerinde tam koordinatlı gösterimi.
- Elektriksel parazit ve yüksek voltaj sıçramalarına karşı galvanik ve optik izolasyon koruması.
- 24V DC çalışma gerilimi ve düşük enerji tüketimi.
- Gelişmiş geçmiş olay kaydı (Event Log) hafızası, filtrelenebilir raporlama ve dışa aktarım fonksiyonu.
- Çoklu kullanıcı seviyesi ve şifre korumalı yetkilendirme yönetimi.
- Seri port (RS232) arabirimi üzerinden bilgisayara kolay fiziksel bağlantı.
- Modüler ve kompakt fiziksel yapısı sayesinde santral içi veya pano içi montaja uygunluk.
- EN 54-13 normlarına uygun endüstriyel haberleşme kararlılığı.
