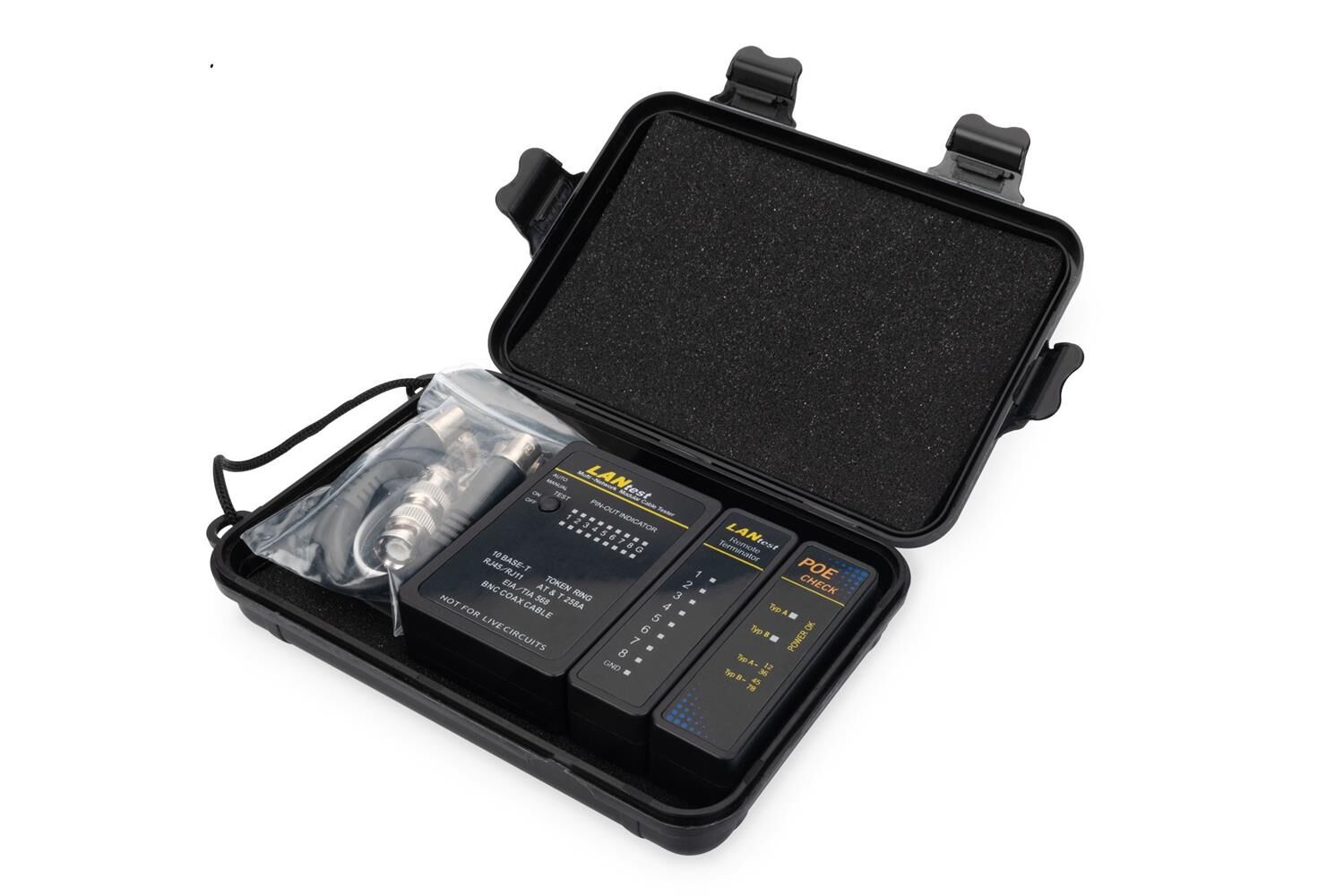

Digitus DN-14001 RJ11, RJ12, RJ45, BNC Uçlu Bağlantılar İçin Test Cihazı
Digitus DN-14001 RJ11, RJ12, RJ45 ve BNC Konektör Uyumlu Ağ Kablosu Test Cihazı
Digitus DN-14001, yerel ağ ve telekomünikasyon altyapılarında kullanılan RJ11, RJ12, RJ45 ve BNC uçlu koaksiyel ile bükümlü çift (UTP/STP) kabloların elektriksel süreklilik, kısa devre ve çapraz bağlantı hatalarını tespit eden profesyonel el tipi test cihazıdır.
| Marka | Digitus |
| Model Kodu / SKU | DN-14001 (DN-14001-1) |
| Desteklenen Konektörler | RJ11, RJ12, RJ45, BNC |
| Kablo Uyumluluğu | Cat5, Cat5e, Cat6, Cat6a, Telefon ve Koaksiyel Kablolar |
| Test Tipleri | Süreklilik (Continuity), Kısa Devre, Açık Devre, Yanlış Bağlantı (Cross-connection) |
| Gösterge Tipi | LED İndikatör Paneli (Analog Hat Durumu) |
| Birim Yapısı | Ana Cihaz (Master) + Uzak Cihaz (Remote Terminatör) |
| Çalışma Gücü | 9 V Blok Batarya (Pil) |
| Ek Fonksiyonlar | Dahili Ton Jeneratörü Desteği (Harici Tone Tracer için) |
| Ana Cihaz Boyutları | 80 mm x 55 mm x 25 mm |
| Uzak Cihaz Boyutları | 80 mm x 25 mm x 25 mm |
| Muhafaza | Sert Gövdeli Koruyucu Taşıma Çantası |
| Sertifikalar | CE Standartları |
| Güvenlik Uyarısı | Aktif network veya enerji yüklü canlı hatlarda kullanılmamalıdır |
Ürün Açıklaması
Digitus DN-14001 Ağ Kablosu Test Cihazı, zayıf akım sistemleri, kurumsal network kurulumları ve telekomünikasyon hatlarındaki yapısal kablolamaların doğruluğunu doğrulamak üzere üretilmiştir. Cihaz; RJ11 (telefon), RJ12, RJ45 (ethernet) ve BNC (kamera/koaksiyel) konektör tiplerinin tamamını tek bir ünite üzerinde test edebilecek entegre giriş yuvalarına sahiptir. Bu modüler yapı sayesinde ağ teknisyenleri saha operasyonlarında farklı cihazlar taşıma zorunluluğundan kurtulmaktadır.
Ürün, bağımsız çalışabilen iki ana modülden oluşmaktadır: sinyal üreten Ana Cihaz (Master) ve kablonun diğer ucuna takılan Uzak Cihaz (Remote). Modüler ayrılabilir tasarım prensibi, uzun mesafeli duvar içi veya kanallar arasından geçen hatların iki farklı uçtan kolayca taranmasına imkan tanır. Kablo damarlarının elektriksel döngüsü tamamlandığında cihaz, pin dizilimini sırasıyla kontrol ederek hattın fiziksel durum haritasını çıkartır.
Ön panel üzerinde yer alan analog LED göstergeler, iletken hatlardaki kısa devreleri, açık devre kalmış bağlantıları, yanlış eşleştirilmiş (cross) pin konfigürasyonlarını ve hat kopukluklarını net bir biçimde simgeler. Ayrıca cihaz bünyesinde bulunan ton jeneratörü fonksiyonu, döşeli vaziyetteki karmaşık kablo demetleri arasında aranan hattın bulunabilmesi için harici bir prob (tone tracer) vasıtasıyla akustik lokalizasyon yapılmasına zemin hazırlar.
Dış yapısı darbelere dayanıklı sert plastik malzemeden üretilen test cihazı, 9 Voltluk standart blok pil ile beslenir ve düşük güç tüketimi mimarisi sayesinde uzun süreli saha kullanım performansı sunar. Paket içeriğinde yer alan BNC adaptör kabloları, BNC erkek/erkek adaptör ve RJ45-RJ11 dönüştürücüler ile tüm test senaryoları desteklenmektedir. Ürünün çalışır durumdaki aktif ağ hatlarına veya gerilim taşıyan hatlara doğrudan bağlanmaması gerekmektedir.
- Model Kodu: DN-14001 / DN-14001-1 üretici referansına sahip orijinal ağ aracıdır.
- Çoklu Konektör Desteği: RJ11, RJ12, RJ45 LAN kabloları ve BNC koaksiyel hat fişleri ile tam uyumluluk gösterir.
- Hata Algılama Yeteneği: Kısa devre, açık devre, kopuk hat ve yanlış çapraz bağlantı hatalarını pin bazında analiz eder.
- Modüler Tasarım: Uzun mesafeli bina içi kablo testleri için ana gövdeden ayrılabilen uzaktan test (remote) ünitesine sahiptir.
- Görsel Bildirim: Hatların pin durumlarını sırasıyla gösteren yüksek görünürlüklü LED indikatör lambaları mevcuttur.
- Güç Kaynağı: 9V pil ile çalışabilen, üzerinde manuel açma/kapama (On/Off) anahtarı bulunduran devre tasarımına sahiptir.
- Paket Aksesuarları: Sert taşıma çantası, BNC kabloları, BNC konektör dönüştürücü ve RJ45-RJ11 adaptör aparatları kutuya dahildir.
- Fiziksel Boyut: 80 x 55 x 25 mm ölçülerindeki kompakt el tipi yapısı ile servis çantalarında kolaylıkla taşınabilir.
