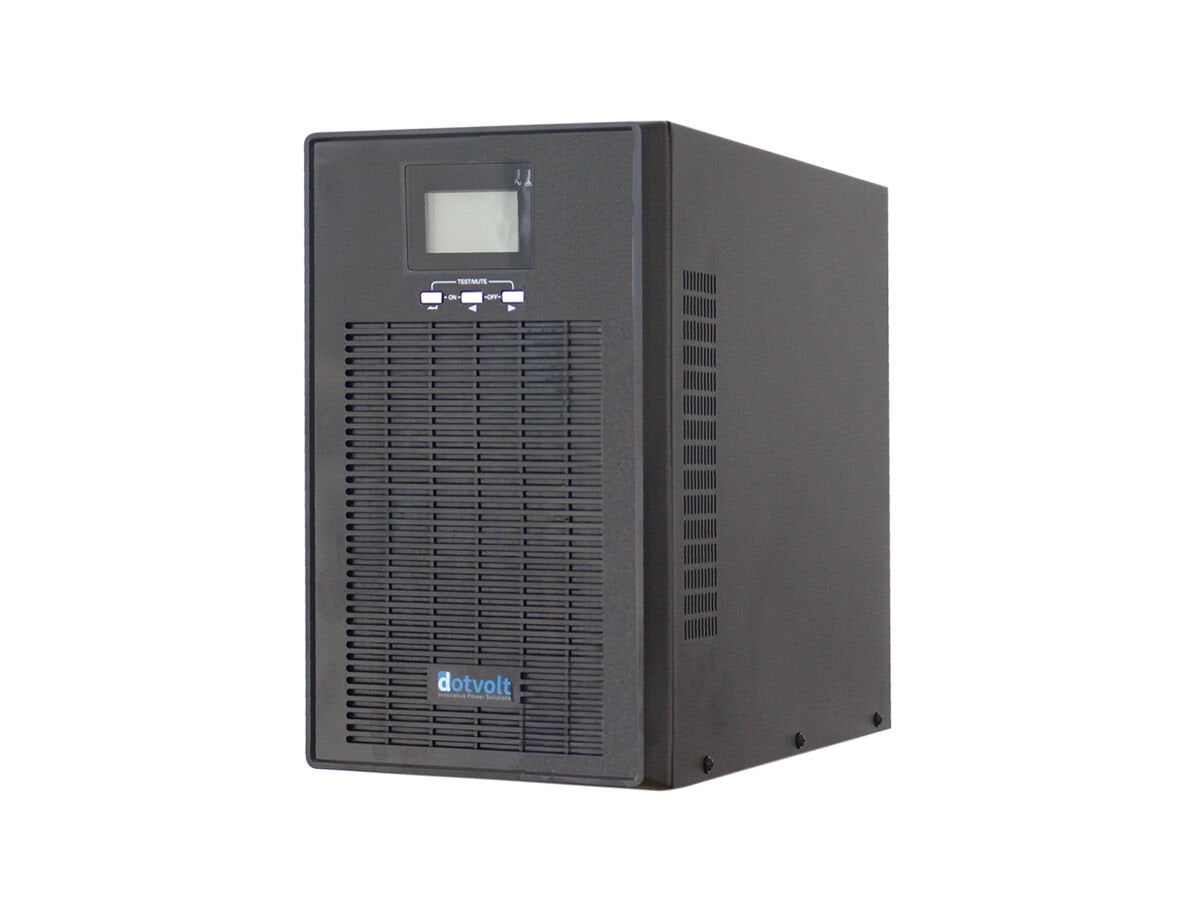

DOTVOLT VOLT MN PLUS 2 KVA 1/1 4x9AH 5-15dk ONLINE UPS
Dotvolt Volt MN Plus 2 kVA 1/1 Faz Online Kesintisiz Güç Kaynağı (LCD Ekranlı, 4x 12V 9Ah Akü)
Dotvolt Volt MN Plus 2 kVA, 1 Faz Giriş - 1 Faz Çıkış (1/1) yapısına sahip, gerçek On-Line double conversion (çift çevrim) teknolojisi ve yüksek kapasiteli akü grubu ile kritik elektriksel yükleri şebeke anomalilerinden koruyan kesintisiz güç kaynağıdır.
| Teknik Parametre | Özellik Değeri |
|---|---|
| Nominal Güç | 2000 VA / 1800 W |
| Çıkış Güç Faktörü (PF) | 0.9 |
| Faz Yapısı | 1 Faz Giriş - 1 Faz Çıkış (1/1 Monofaze) |
| Teknoloji Tipi | On-Line Double Conversion (Gerçek Çift Çevrim) |
| Giriş Gerilim Aralığı | 110 VAC - 300 VAC (%50 yükte), 176 VAC - 300 VAC (%100 yükte) |
| Giriş Frekans Aralığı | 40 Hz - 70 Hz |
| Giriş Güç Faktörü Düzeltmesi (PFC) | ≥0.99 (Tam yükte) |
| Çıkış Gerilim Regülasyonu | ±%1 |
| Çıkış Dalga Şekli | Gerçek Sinüs Dalgası |
| Çıkış Gerilim Harmoniği (THDv) | ≤%2 (Lineer yük), ≤%5 (Non-lineer yük) |
| Transfer Süresi | Şebekeden Akü Moduna: 0 ms / İnverterdan Bypass Moduna: 4 ms (Tipik) |
| Crest Faktörü | 3:1 |
| Sistem Enerji Verimliliği | ≥%90 (Online Mod), ≥%96 (ECO Mod) |
| Akü Tipi ve Kapasitesi | Tam bakımsız, kuru tip kurşun asit akü (12V 9Ah) |
| Dahili Akü Adedi | 4 Adet |
| DC Bara Voltajı | 48 VDC |
| Akü Şarj Süresi | 4 saat (%90 kapasiteye kadar) |
| Maksimum Şarj Akımı | 1.5 A |
| Besleme Süresi | 5 - 15 dakika (Bağlı yük yoğunluğuna bağlı olarak) |
| Soğuk Başlatma (Cold Start) | Mevcut (Şebeke enerjisi yokken aküden başlatma) |
| Çalışma Ortamı Sıcaklığı | 0°C ~ +40°C |
| Bağlantı Portları | 1 x USB, 1 x RS-232, 1 x EPO (Acil Kapatma Sinyali), Akıllı Yuva (Intelligent Slot) |
| Genişleme Yuvası | Opsiyonel SNMP Kartı veya Kuru Kontak Röle Kartı yuvası |
| Çıkış Soketleri | 3 x IEC + 2 x Schuko Priz |
| Koruma Sınıfı / Gürültü | IP20 / < 50 dB (1 metre mesafeden) |
| Boyutlar (G x Y x D) | 191 mm x 336 mm x 470 mm |
| Net Ağırlık | 19.5 kg |
Ürün Açıklaması
Dotvolt Volt MN Plus 2 kVA kesintisiz güç kaynağı; ağ sunucuları, veri depolama üniteleri, telekomünikasyon altyapıları ve hassas laboratuvar cihazları gibi kritik donanımları korumak amacıyla On-Line çift çevrim (double conversion) topolojisiyle üretilmiştir. Sistem, şebeke elektriğini sürekli denetleyerek alternatif akımı (AC) önce doğru akıma (DC) ve ardından inverter devresi üzerinden kararlı bir alternatif akıma dönüştürür. Bu süreç, şebekede meydana gelen gerilim çökmeleri, yüksek voltaj sıçramaları ve frekans sapmalarının yüke yansımasını tamamen engeller.
0.9 çıkış güç faktörü ile toplamda 1800 W aktif güç sunan ünite, gelişmiş dijital sinyal işleme (DSP) teknolojisine sahiptir. Çıkış gerilim regülasyonunu ±%1 tolerans sınırları içerisinde tutarak hassas elektronik anahtarlama elemanlarının kararlı rejimde çalışmasını sağlar. İnverter devresi tarafından üretilen gerçek sinüs dalga biçimi, endüktif ve lineer olmayan yüklerde harmonik bozulmaları ve elektriksel gürültüyü minimum düzeye indirir.
Kasanın ön paneline konumlandırılmış olan geniş LCD ekran; giriş/çıkış voltajı, şebeke frekansı, yük yüzdesi, akü şarj kapasitesi ve dahili sıcaklık verilerini anlık olarak gösterir. Cihazda yer alan aktif güç faktörü düzeltmesi (PFC) mekanizması, tam yük altında giriş güç faktörünü ≥0.99 seviyesine çekerek şebekeden çekilen reaktif gücü azaltır. Şebeke kalitesinin yüksek olduğu periyotlarda devreye alınabilen ECO modu, enerji çevrim kayıplarını azaltarak sistem verimliliğini %96 seviyesine ulaştırır.
Sistem gövdesi içerisine seri bağlı olarak entegre edilmiş 4 adet 12V 9Ah tam bakımsız kuru tip kurşun asit akü hücresi, 48 VDC nominal bara gerilimi ile çalışmaktadır. Elektrik kesintisi oluştuğu anda inverter, akü enerjisini 0 milisaniye transfer süresi ile kesintisiz olarak yükü beslemeye devam ettirir. Şebekesiz ortamda cihazın başlatılmasına olanak tanıyan Cold Start özelliği, acil güç gereksinimlerinde esneklik sağlarken; entegre USB, RS-232 ve EPO arabirimleri ise otomasyon sistemleri ve kapatma yazılımları ile tam entegrasyon sunar.
- Güç Yönetimi: 2000 VA nominal güç ve 1800 W aktif güç çıkışı ile sunucu ve ağ donanımları besleme altyapısı.
- Çevrim Teknolojisi: Şebeke parazitlerini ve dalgalanmalarını izole eden True On-Line Double Conversion mimarisi.
- Faz Konfigürasyonu: Standart monofaze sistemlerle uyumlu 1 Faz Giriş - 1 Faz Çıkış (1/1) bağlantı şeması.
- Akü Altyapısı: İç gövdeye entegre edilmiş 4 adet yüksek deşarj performanslı 12V 9Ah tam bakımsız kuru tip kurşun asit akü.
- Yedekleme Otonomisi: Bağlı bulunan yükün toplam çekim gücüne bağlı olarak 5 ila 15 dakika arasında güvenli otonomi süresi.
- Çıkış Formu: Kritik bilişim ve endüstriyel yükler ile tam uyumluluk gösteren saf/gerçek sinüs dalga çıkışı.
- Geniş Giriş Toleransı: Şebeke voltajı %50 yükte 110 VAC, tam yükte ise 176 VAC seviyesine kadar düşse bile aküye geçmeden regülasyon.
- Giriş Güç Faktörü: Aktif PFC teknolojisi sayesinde ≥0.99 giriş güç faktörü ile şebeke verimliliğini optimize etme.
- Sıfır Transfer Zamanı: Şebeke kesintilerinde inverter hattına 0 ms geçiş; inverter-bypass arası 4 ms statik transfer mekanizması.
- Aşırı Yük Kapasitesi: %105-%110 yükte sürekli, %110-%130 yükte 1 dakika, >%130 yük değerlerinde ise 30 saniye bypass hat koruması.
- Takip Arabirimi: Elektriksel parametreleri, arıza kodlarını ve çalışma modlarını gösteren mikroişlemci kontrollü LCD gösterge paneli.
- Sistem Korumaları: Kısa devre, aşırı yük, yüksek sıcaklık, akü derin deşarj koruması ve EPO acil durum kapatma kontağı.
- Haberleşme Arabirimleri: Yönetim yazılımları bağlantısı için cihaz üzerinde yer alan standart 1 x USB ve 1 x RS-232 portları.
- Genişletilebilir Akıllı Yuva: Ağ üzerinden uzaktan izleme ve kontrol sağlayan harici SNMP kartı yerleşimine uygun Smart Slot.
- Fiziksel Bağlantı Noktaları: Kule tipi IP20 korumalı şasi arkasında konumlandırılmış 3 adet IEC ve 2 adet Schuko topraklı priz çıkışı.
