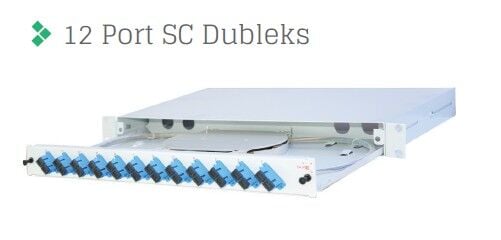

Full Set 12 Port Single Mode (SM) SC Duplex (DX) 19'' 1U Rack Tipi Çekmeceli Fiber Optik Patch Panel
Full Set 12 Fiberli SM SC DX 1U Rack Tipi Fiber Panel
Kullanıma hazır "Full Set" montaj konseptine sahip 19 inç 1U fiber optik patch panel; 12 adet Single Mode SC Duplex adaptörü, renk kodlu pigtail kablo setleri ve dahili ek kasetleri ile rack kabinetlerde 24 core (kıl) kapasitesine kadar yüksek yoğunluklu veri sonlandırması sağlar.
| Teknik Özellikler | |
|---|---|
| Set İçeriği Yapısı | Full Set (12x SC DX Adaptör, 24x SM Pigtail, Ek Kasetleri ve Füzyon Koruyucu Ek Sleeveleri Dahil) |
| Fiber Tipi / Modu | Single Mode (SM) 9/125 µm |
| Port ve Adaptör Tipi | 12 Adet SC Duplex (Maksimum 24 Core/Kıl Bağlantı Kapasitesi) |
| Fiziksel Ölçüler | 19" Genişlik / 1U Yükseklik (Standart Rack Ölçüsü) |
| Mekanik Tasarım | Çekmeceli (Teleskopik Raylı) Kolay Erişimli Metal Gövde |
| Ek Kaseti (Splice Tray) | Mevcut (Isı ile daralan füzyon koruyucu sleeve yuvaları ve düzenleyiciler dahil) |
| İşlemci Çekirdek / İzlek Bilgisi | Bilinmiyor (Fiber Altyapı Paneli - İşlemci bulunmuyor) |
| RAM Tipi ve MHz | Bilinmiyor (Fiber Altyapı Paneli - RAM bulunmuyor) |
| SSD Tipi | Bilinmiyor (Fiber Altyapı Paneli - Depolama bulunmuyor) |
| Ekran Panel Tipi / Parlaklık | Bilinmiyor (Fiber Altyapı Paneli - Ekran bulunmuyor) |
| Wi-Fi / Bluetooth Versiyonu | Bilinmiyor (Pasif Altyapı Donanımı - Kablosuz Bağlantı bulunmuyor) |
| Bağlantı Portları | 12 x SC Duplex Optik Adaptör Girişi (24x SC Fiber Bağlantısı) |
| Batarya Wh / Ağırlık | Pasif Metal Şasi - Batarya Yok / Yaklaşık 3.1 kg |
| İşletim Sistemi | İşletim Sistemi Yok (Pasif Dağıtım Donanımı) |
Ürün Açıklaması
Full Set 12 Fiberli Single Mode SC Duplex 1U Rack Tipi Fiber Optik Patch Panel; geniş ölçekli kurumsal ağlar, telekomünikasyon sistem odaları, FTTX projeleri ve veri merkezlerindeki yüksek yoğunluklu fiber optik sonlandırma ihtiyaçlarını karşılamak üzere tasarlanmıştır. "Full Set" yapısı sayesinde sahada ek montaj aksesuarları arama ihtiyacını ortadan kaldırır ve iş gücünden maksimum tasarruf sağlar. Panel üzerinde yer alan 12 adet seramik hizalama manşonlu SC Duplex adaptör, toplamda 24 core (kıl) Single Mode fiber hattının minimum desibel (dB) kaybıyla sonlandırılmasına olanak tanır.
Ürünün eksiksiz iç içeriği, montaj süreçlerini son derece hızlı ve standartlara uygun hale getirir. Şasi içerisinde fabrika koşullarında optik zayıflama (attenuation) ve geri dönüş kaybı (return loss) testlerinden geçirilerek yerleştirilmiş 24 renk kodlu Single Mode pigtail kablo seti, yüksek kapasiteli fiber optik ek kasetleri (splice tray) ve kaynak noktalarını nemden ve kırılmalardan koruyan füzyon koruyucu sleeve makaronları montaja hazır durumdadır. Omurga fiber kablodan gelen kıllar, füzyon ek cihazı yardımıyla pigtail hatlarına doğrudan kaynaklanarak sisteme entegre edilir.
19 inç standart genişliğe ve 1U dikey dikey kabinet yüksekliğine sahip olan şasi, teleskopik raylı çekmeceli (slide-out) mekanik yapısı ile ön plana çıkar. Bu sürmeli gövde mimarisi, kurulum bittikten sonra veya ilerleyen dönemlerde gerçekleştirilecek periyodik temizlik, fiber port testleri ve yeni hat ekleme işlemlerinde üstte ve altta bulunan aktif cihaz altyapısını bozmadan, panele önden çekilerek saniyeler içinde müdahale edilebilmesini sağlar.
Ağır hizmet tipi elektrostatik toz boyalı çelik sac malzemeden üretilen dayanıklı gövdesi, eğilme ve mekanik darbelere karşı üstün bir koruma kalkanı oluşturur. Kablo giriş noktalarındaki kauçuk körükler ve sabitleme rekorları, fiber optik kablonun şasiye giriş esnasında ezilmesini önlerken dışarıdan gelebilecek çekme ve gerilme kuvvetlerini sönümler. Şasi içi özel yönlendirme kılavuzları, hassas pigtail kablolarının bükülme yarıçapını (bending radius) koruyarak makro bükülmelere bağlı sinyal kayıplarının önüne geçer.
- 12 adet SC Duplex adaptör, 24 adet renk kodlu pigtail, ek kasetleri ve koruyucu kolları içeren eksiksiz "Full Set" donanım paketi
- 9/125 µm Single Mode (SM) fiber ağları ile tam uyumlu, ultra düşük geçiş kayıplı seramik SC Duplex adaptör yapısı
- Kabinet içinden sökülmeden öne doğru kaydırılarak kolay müdahale sağlayan teleskopik raylı çekmeceli çelik şasi tasarımı
- Kılcal fiber damarlarının bükülme yarıçapını koruyan ve kablo karmaşasını önleyen entegre yönlendirme aksesuarları
- 19 inç standart rack kabinetler için uygun 1U dikey boyutunda, elektrostatik boyalı paslanmaya dirençli metal gövde
