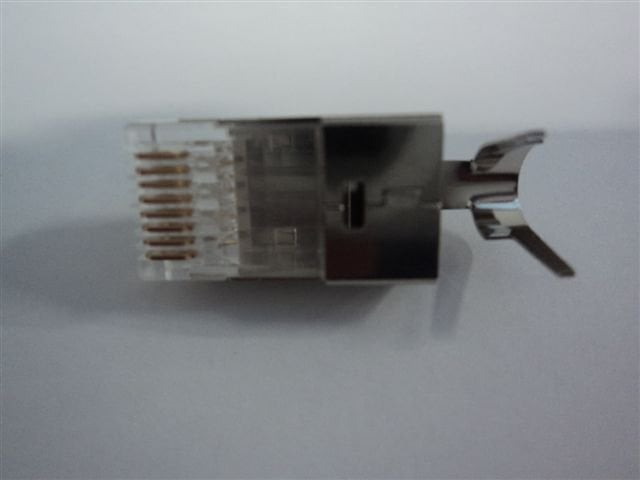

HCS J06-00804 Cat6 FTP RJ45 Korumalı Modüler Konnektör (Katı İletkenli Kablolar İçin)
HCS J06-00804 Cat6 FTP RJ45 Korumalı Modüler Konnektör
HCS J06-00804, yapısal kablolama sistemlerinde elektromanyetik parazitleri engellemek üzere tasarlanmış; Cat6 FTP/STP korumalı (shielded) ağ kablolarının katı (solid) iç iletkenlerini güvenle sonlandırmak için üretilmiş yüksek kaliteli metal zırhlı RJ45 modüler fiştir.
| Marka | HCS (Hes Cabling Systems) |
| Model / Parça Kodu | J06-00804 |
| Ürün Türü | RJ45 Korumalı Modüler Konnektör (Shielded Plug) |
| Kategori Sınıfı | Cat6 (Category 6) / Geriye Dönük Uyumlu (Cat5e FTP) |
| Ekranlama Tipi | FTP / STP / Foiled (Metal Dış Kalkan Zırhlı) |
| Uyumlu İletken Tipi | Katı İç İletkenli (Solid) Ağ Altyapı Kabloları |
| Uyumlu Kablo Ölçüsü | 22-24 AWG Katı Damarlı Bakır Kablolar |
| Kontak Kaplaması | Fosfor Bronz Üzeri 50 Mikro-İnç Altın Kaplama (Gold Plated) |
| Gövde Malzemesi | Nikel Kaplı Pirinç/Metal Zırh + Polikarbonat İç Gövde |
| Desteklenen Frekans / Hız | 250 MHz Frekans Performansı / 1 Gbps Gigabit Ethernet |
| Yerleştirme Ömrü | En az 750 Takma/Çıkarma Döngüsü (Mating Cycles) |
| Uygulama Alanı | Endüstriyel Tesisler, Veri Merkezleri, Yoğun Elektro-Manyetik Parazitli Alanlar |
| İşlemci Çekirdek / İzlek | Bilinmiyor (Pasif Ağ Bileşenidir / İşlemci Barındırmaz) |
| RAM Tipi ve MHz | Bilinmiyor (Hafıza Birimi Barındırmaz) |
| SSD Tipi | Bilinmiyor (Depolama Birimi Barındırmaz) |
| Ekran Panel Tipi | Bilinmiyor (Panel Barındırmaz) |
| Parlaklık (nit) | Bilinmiyor (Panel Barındırmaz) |
| Wi-Fi Standardı | Bilinmiyor (Kablolu Ağ Donanımıdır) |
| Bluetooth Versiyonu | Bilinmiyor (Kablosuz Özellik Yok) |
| Batarya Wh | Bilinmiyor (Elektriksel Güç Kaynağı/Batarya Barındırmaz) |
| Standartlar ve Sertifikalar | ANSI/TIA-568.2-D, ISO/IEC 11801, RoHS Uyumlu |
Ürün Açıklaması
HCS J06-00804 Cat6 FTP RJ45 konnektör, profesyonel veri ağlarında ve endüstriyel yapısal kablolama projelerinde, harici parazit korumalı hatların sonlandırılması için geliştirilmiş özel bir pasif network bileşenidir. Sektör standardı HCS (Hes Cabling Systems) güvencesiyle imal edilen bu konnektör, duvarların içinden veya tava üstlerinden geçen katı (solid) damarlı kalın Cat6 FTP ya da STP kabloların uçlarına çakılmak üzere tasarlanmıştır. Fabrikalar, veri merkezleri ve yüksek gerilim hatlarının yakınındaki sistem odaları gibi sinyal kirliliğinin yüksek olduğu alanlarda güvenli veri akışı sağlar.
Bu konnektörün en belirgin yapısal özelliği, dış gövdesini tamamen saran nikel kaplı metal zırhıdır (shielding). Kablo içerisindeki folyo ve topraklama (tel) koruması bu metal gövdeye temas ettirilerek sonlandırılır. Böylece, çevredeki elektrik kablolarından, florasan lambalardan veya endüstriyel makinelerden yayılan elektromanyetik parazitler (EMI) ve radyo frekansı parazitleri (RFI) doğrudan topraklama hattına aktarılır. Bu koruma kalkanı, Gigabit Ethernet veri iletim hızının parazitler yüzünden kesintiye uğramasını ya da paket kayıpları yaşanmasını tamamen engeller.
J06-00804 modeli, standart patch cord kablolarında kullanılan esnek damarlar yerine, altyapı tesisatlarında kullanılan sert ve kalın "katı iletkenli" (solid) bakır damarlara tam oturacak pin (diş) geometrisine sahiptir. Konnektörün iç kısmında yer alan sekiz adet kontak pini, fosfor bronz malzeme üzerine 50 mikro-inç kalınlığında yüksek kaliteli altın kaplama ile üretilmiştir. Bu yoğun altın kaplama, katı bakır damarla pin arasında mükemmel bir elektriksel temas kurarken, zamanla oluşabilecek oksitlenme, korozyon ve paslanma riskini sıfıra indirerek uzun yıllar boyunca kayıpsız iletimi garanti eder.
Ürünün iç polikarbonat yuva tasarımı, TIA/EIA-568A ve 568B standartlarına uygun renk dizilimlerinin kablo çakma esnasında kaymasını önleyecek şekilde bölümlendirilmiştir. Metal gövdenin arka kısmında yer alan kablo sıkıştırma tırnağı (crimping ear), kablonun dış kılıfını sıkıca kavrayarak çekme, bükülme ve sarsıntı durumlarında iç iletkenlerin porttan ayrılmasının önüne geçer. Esnek kilit mandalı ise switch veya patch panel portlarına takıldığında temassızlık yaşanmasını engelleyen, tam oturan bir kilitlenme performansı vaat eder.
- Cat6 FTP standardı ile 250 MHz frekansta ve 1000 Mbps (Gigabit) veri aktarım hızlarında kayıpsız performans sunar.
- Nikel kaplı metal dış zırhı (shielded gövde) sayesinde elektromanyetik parazitleri (EMI/RFI) başarıyla engeller.
- Tesisat hatlarında kullanılan kalın ve sert "katı iletkenli" (solid) ağ kablo damarları için özel tasarlanmış iç pin yapısına sahiptir.
- 50 mikro-inç altın kaplamalı kontak noktaları, nem ve oksitlenmeye karşı direnç göstererek veri iletim kararlılığını korur.
- 22-24 AWG aralığındaki kalın kesitli kurumsal altyapı kablo damarlarını ezmeden sımsıkı sabitleyen mekanik tasarıma sahiptir.
- Metal arkalık sıkıştırma kulakçığı, kabloya arkadan gelecek çekme ve bükülme baskılarında iç damarların kopmasını önler.
- Yüksek kaliteli ve alev geciktirici polikarbonat iç yatakları, montaj esnasında tellerin doğru hizada kalmasını kolaylaştırır.
- Uluslararası ISO/IEC 11801 standartlarına tam uyumu sayesinde tüm kurumsal marka STP/FTP patch paneller ve aktif cihazlarla entegredir.
