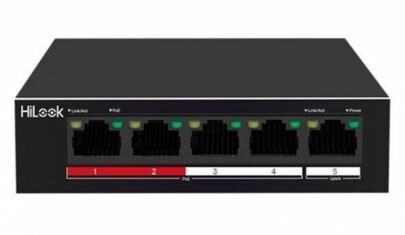

HiLook NS-0105P-35(B)(O-STD) 4xFE PoE + 1xFE Uplink 35W Yönetilemez Switch
HiLook NS-0105P-35(B)(O-STD) 4xFE PoE + 1xFE Uplink 35W Yönetilemez Switch
HiLook NS-0105P-35(B)(O-STD), küçük ölçekli ağ altyapıları ve IP kamera sistemleri için tasarlanmış, 4 adet 10/100 Mbps PoE destekli port ve 1 adet 10/100 Mbps uplink portuna sahip yönetilemez bir masaüstü ağ anahtarıdır. Toplam 35 W PoE güç bütçesi sunan cihaz, standart ve genişletilmiş çalışma modları ile veri ve güç iletim mesafesini 250 metreye kadar artırabilmektedir.
| Teknik Özellik | Değer |
|---|---|
| Ürün Modeli / SKU | NS-0105P-35(B)(O-STD) |
| Yönetim Tipi | Yönetilemez (Unmanaged) |
| Toplam Port Sayısı | 5 Port |
| PoE Portları | 4 x 10/100 Mbps RJ45 |
| Uplink Portu | 1 x 10/100 Mbps RJ45 |
| PoE Standartları | IEEE 802.3af, IEEE 802.3at |
| PoE Güç Bütçesi | 35 W |
| Maksimum Port Başına Güç | 30 W |
| PoE Güç Pini Girişleri | 8 çekirdekli eşzamanlı güç kaynağı (1/2/3/6 ve 4/5/7/8) |
| Ağ Standartları | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Anahtarlama Kapasitesi | 1 Gbps |
| Paket Yönlendirme Hızı | 0.744 Mpps |
| Dahili Önbellek | 448 Kbits |
| MAC Adres Tablosu | 1 K (1000 Giriş) |
| İletim Modu | Sakla ve İlet (Store-and-Forward) |
| Çalışma Modları | Standart Mod (Varsayılan), Genişletme Modu (Extend Mode) |
| Maksimum İletim Mesafesi | Standart Mod: 100 Metre / Genişletme Modu: 250 Metre |
| Yıldırım Koruması | Tüm portlarda 6 kV koruma |
| Giriş Voltajı / Güç Kaynağı | 48 VDC, 0.8 A |
| Maksimum Güç Tüketimi | 38 W (Yükte) / 3 W (Boşta) |
| Kasa Malzemesi ve Soğutma | Metal kasa, Fansız tasarım (Fanless) |
| Çalışma Sıcaklığı | -10 °C ile 55 °C arası |
| Çalışma Nemi | %5 ile %95 arası (Yoğuşmasız) |
| Boyutlar (G x Y x D) | 105 mm × 27.6 mm × 83.1 mm |
| Net Ağırlık | 0.2 kg |
Ürün Açıklaması
HiLook NS-0105P-35(B)(O-STD), küçük ve orta ölçekli ağ yapılarında, özellikle IP tabanlı güvenlik kamerası (CCTV) ve IP telefon sistemlerinde kullanılmak üzere geliştirilmiş yönetilemez katman 2 ağ anahtarıdır. Cihaz üzerinde yer alan 4 adet Fast Ethernet portu IEEE 802.3af ve IEEE 802.3at PoE/PoE+ standartlarını desteklemektedir. Bu sayede veri iletimi ve cihazların çalışması için gerekli olan elektrik enerjisi tek bir Ethernet kablosu (Cat5e/Cat6) üzerinden aktarılır. Ayrı bir güç hattı çekme ihtiyacını ortadan kaldıran bu yapı, donanım kurulum maliyetlerini ve kablo karmaşasını azaltmaktadır.
Cihaz, 1 Gbps anahtarlama kapasitesine ve 0.744 Mpps paket yönlendirme hızına sahiptir. Depola ve ilet (Store-and-Forward) mimarisini kullanan switch, veri paketlerinin doğruluğunu kontrol ederek ağ üzerindeki paket kayıplarını minimuma indirir. MAC adres tablosu 1000 adet kayıt kapasitesine sahip olup otomatik öğrenme (auto-learning) ve otomatik yaşlandırma (auto-aging) mekanizmalarıyla çalışır. Ağ trafiğinin yoğun olduğu durumlarda performansı korumak adına 1. ve 2. portlar yüksek öncelikli portlar olarak yapılandırılmıştır.
Fiziksel anahtar üzerinden aktif edilebilen genişletme modu (Extend Mode) sayesinde, standart modda 100 metre olan veri ve PoE iletim mesafesi port bazında 250 metreye kadar çıkarılabilmektedir. Genişletme modu aktif edildiğinde ilgili PoE portlarının bant genişliği 10 Mbps seviyesine sabitlenir ve bu durum uzak mesafelerdeki IP kameraların kararlı bir şekilde beslenmesini sağlar. Cihaz üzerinde bulunan 1 adet Fast Ethernet uplink portu ise yerel ağın bir yönlendiriciye (router), ağ kayıt cihazına (NVR) veya üst omurga anahtara bağlanması amacıyla tahsis edilmiştir.
Dış ortam kaynaklı elektriksel dalgalanmalara karşı dayanıklılık sağlamak amacıyla switch üzerindeki tüm portlar 6 kV yıldırım ve aşırı gerilim koruma devresi ile donatılmıştır. Fansız (fanless) pasif soğutma mimarisiyle tasarlanan metal gövde, cihazın tamamen sessiz çalışmasını sağlarken aynı zamanda ısı dağılımını optimize eder. Tak-çalıştır (Plug and Play) özelliği sayesinde herhangi bir yazılım kurulumu veya yapılandırma gerektirmeksizin doğrudan entegre edilebilir.
- Port Konfigürasyonu: 4 adet 10/100 Mbps RJ45 PoE portu ve 1 adet 10/100 Mbps RJ45 Uplink portu mevcuttur.
- PoE Güç Kapasitesi: IEEE 802.3af/at standartlarında port başına maksimum 30 W, toplamda ise 35 W güç bütçesi sunar.
- 8 Çekirdekli Güç İletimi: Ethernet kablosu üzerindeki 1/2/3/6 ve 4/5/7/8 pin yapılarını eşzamanlı kullanarak güç kayıplarını azaltır.
- Menzil Artırma (Extend Mode): Tek bir anahtarla veri ve güç iletim mesafesi 10 Mbps hız sınırında 250 metreye kadar uzatılabilir.
- Öncelikli Port Yönetimi: Ağ trafiğinin optimizasyonu için 1. ve 2. portlar yüksek öncelikli veri iletim modu ile çalışır.
- Elektriksel Güvenlik: Şebeke ve hat dalgalanmalarına karşı tüm RJ45 bağlantı noktalarında dahili 6 kV yıldırım koruması yer alır.
- Donanım ve Yapı: Fansız, sessiz çalışan kompakt metal kasa tasarımı ile masaüstü kullanımına uygundur.
- Çalışma Koşulları: Harici 48 VDC güç adaptörü ile beslenir; -10 °C ile 55 °C sıcaklık aralığında stabil çalışır.
