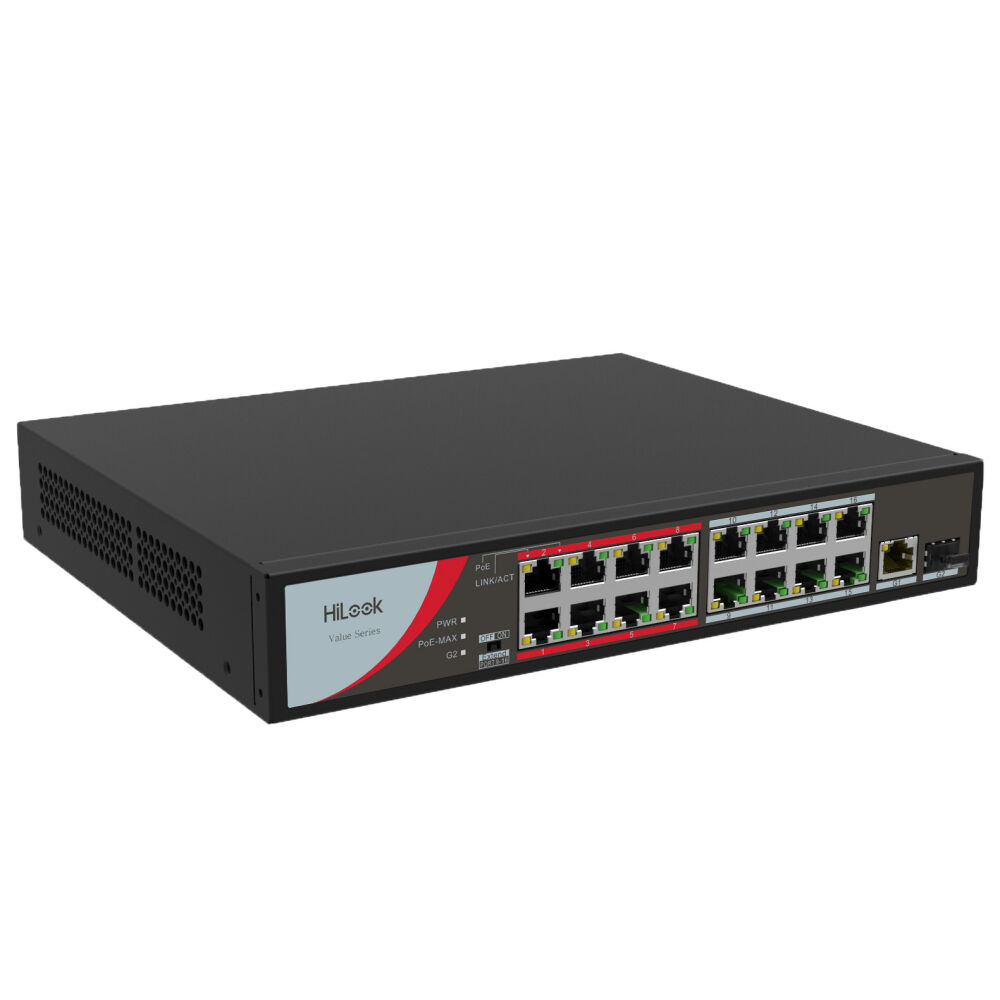

HiLook NS-0318P-130(B)(O-STD) 16Port 10/100 PoE+1x10/100/1000 RJ45+1xSFP Switch
HiLook NS-0318P-130(B)(O-STD) 18 Port 10/100/1000 Mbps Yönetilemez PoE+ Switch
HiLook NS-0318P-130(B)(O-STD), orta ve büyük ölçekli IP kamera projeleri için geliştirilmiş, 16 adet PoE+ destekli 10/100 Mbps aşağı bağlantı (downlink) portunun yanı sıra yüksek hızlı veri aktarımı için 1 adet Gigabit RJ45 ve 1 adet Gigabit SFP fiber kombo uplink arabirimi barındıran, 130 Watt güç bütçeli, yönetilemez katmanda çalışan rack tipi bir ağ anahtarlayıcıdır.
- Öncelikli Portlar (Priority)
| Özellik | Teknik Detay |
|---|---|
| Üretici / Marka | HiLook (Hikvision) |
| Model Kodu | NS-0318P-130(B)(O-STD) |
| Toplam Port Sayısı | 18 Port |
| PoE Portları | 16 Adet 10/100 Mbps RJ45 Portu |
| Uplink Portları | 1 Adet 10/100/1000 Mbps RJ45 Portu + 1 Adet 1000 Mbps SFP Fiber Yuvası |
| PoE Standartları | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| PoE Güç Bütçesi | Maksimum 130 Watt Toplam Güç (Port Başına En Fazla 30W) |
| Anahtarlama Kapasitesi | 7.2 Gbps |
| Paket Yönlendirme Hızı | 5.356 Mpps |
| MAC Adres Tablosu | 4K, Otomatik Öğrenme ve Yaşlandırma (Auto-Learning / Auto-Aging) |
| Dahili Önbellek (Buffer) | 2.75 Mbits |
| Ağ Protokol Standartları | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3ab |
| Çalışma Modları / Fonksiyonlar | Standart Mod (Default) / Uzun Mesafe Modu (Extend Mode) / İzolasyon Modu (VLAN) |
| Uzun Mesafe İleim (Extend) | Kanal 9-16 Arası, Maksimum 250 Metre Menzil (@10 Mbps Cat5e/Cat6) |
| Aşırı Voltaj / Yıldırım Koruma | PoE Portları İçin 6 KV Dalgalanma Koruması |
| Kasa Tipi / Malzemesi | 19 İnç Standart Rack Kabin Tipi, Yüksek Dayanımlı Metal Şasi |
| Güç Besleme Girişi | 100 - 240 VAC, 50/60 Hz, Maksimum 2.5 A (Dahili Güç Kaynağı) |
| Güç Tüketimi (PoE Hariç) | ≤ 20 Watt |
| Çalışma Sıcaklığı / Nem | -10 °C ila 55 °C (14 °F ila 131 °F) / %5 ila %95 Bağıl Nem (Yoğuşmasız) |
| Boyutlar (G × D × Y) | 440 mm × 220.8 mm × 44 mm (1U Yükseklik) |
| Ağırlık | Yaklaşık 2.58 kg |
Ürün Açıklaması
HiLook NS-0318P-130(B)(O-STD), yoğun veri trafiğine sahip orta ve büyük ölçekli IP video gözetim sistemleri, işletme ağları ve kurumsal altyapılar için özel olarak geliştirilmiş yönetilemez (unmanaged) bir PoE ağ anahtarıdır. Cihaz, gövdesi üzerinde yer alan 16 adet 10/100 Mbps veri aktarımlı PoE+ aşağı bağlantı portu sayesinde geniş kamera gruplarının tek bir merkezden beslenmesini ve yönetilmesini mümkün kılar. Buna ek olarak omurga switch ağlarına, ağ kayıt cihazlarına (NVR) veya yönlendiricilere yüksek hızda hat tıkanması yaşamadan veri ulaştırmak için 1 adet Gigabit RJ45 ve 1 adet Gigabit SFP fiber optik yuvasından oluşan kombine bağımsız Uplink mimarisi sunar.
Cihazın ilk 16 portu, endüstriyel standartlar olan IEEE 802.3af ve IEEE 802.3at PoE/PoE+ protokollerine tam uyumlulukla çalışır. Bu yapı, sisteme entegre edilen uyumlu ağ donanımlarına (IP kameralar, harici erişim noktaları, akıllı paneller) tek bir Cat5e veya Cat6 ağ kablosu üzerinden hem veri akışını hem de operasyonel çalışma enerjisini eşzamanlı taşır. Toplamda 130 Watt gücünde geniş bir PoE güç bütçesi sunan switch, port başına ihtiyaç halinde 30 Watt'a kadar enerji çıkışı atayabilir. Dahili akıllı güç yönetim algoritması, aşırı yük durumlarında portları koruma altına alarak sistemin genel çalışma stabilitesini korur.
Herhangi bir yazılımsal konfigürasyon, IP adresi ataması veya yönetim arayüzü kurulumu gerektirmeyen tak-çalıştır mimarisi, saha montaj süreçlerini önemli ölçüde hızlandırır. Donanımın sahip olduğu 7.2 Gbps yüksek anahtarlama kapasitesi (switching fabric) ve saniyede 5.356 milyon paket yönlendirme hızı (Mpps), 16 kanaldan gelen yüksek çözünürlüklü video akışlarının hiçbir gecikme, paket kaybı veya donma ibaresi göstermeksizin merkezi kayıt birimlerine iletilmesini garanti eder. 4K MAC adres tablosu ise bağlı ağ donanımlarının adreslerini otomatik olarak hafızaya alıp günceller.
Saha kurulumlarında karşılaşılan uzun kablolama mesafesi sorunlarını çözmek amacıyla cihazda "Extend" modu fonksiyonu yer almaktadır. Donanım üzerindeki fiziksel anahtar yardımıyla aktif edilebilen bu mod sayesinde, 9 ile 16 arasındaki PoE portlarının standart 100 metrelik iletim sınırı, Cat5e/Cat6 kablolar vasıtasıyla 250 metre mesafeye kadar uzatılır. Bu esnada sinyal bütünlüğünün korunması adına ilgili portların hızı sabit 10 Mbps seviyesine optimize edilir. Ayrıca ilk 8 port "High Priority" (Yüksek Öncelikli) olarak atanmış olup, ağ trafiğinin en yoğun olduğu anlarda bile video verilerine öncelik tanıyarak görüntü kayıplarını engeller.
Endüstriyel standartlarda tasarlanan 1U yüksekliğindeki dayanıklı metal kasası, 19 inç boyutundaki standart sistem ve veri kabinlerine (rack kabin) montaj kulakçıkları yardımıyla doğrudan yerleştirilebilir. Tüm PoE portlarında bulunan yerleşik 6 Kilovolt (6 KV) seviyesindeki yüksek gerilim ve yıldırım koruma devreleri, dış mekan kablolamalarında oluşabilecek ani voltaj dalgalanmalarına karşı anahtarlayıcıyı ve bağlı hassas uç donanımları korur. Geniş havalandırma kanallarına sahip şasisi, -10 °C ile +55 °C arasındaki zorlu çevre sıcaklıklarında dahili güç kaynağının kararlı çalışmasını destekler.
- 16 adet 10/100 Mbps PoE+ portu, 1 adet 10/100/1000 Mbps RJ45 ve 1 adet 1000 Mbps SFP fiber Uplink portuna sahiptir.
- IEEE 802.3af ve IEEE 802.3at PoE/PoE+ besleme standartlarını destekleyen tüm ağ cihazlarıyla tam uyumludur.
- Toplamda 130 Watt kapasiteli kararlı PoE güç bütçesi sunar ve port başına 30 Watt'a kadar enerji atayabilir.
- Herhangi bir IP yapılandırması veya yazılım yüklemesi gerektirmeyen tak-çalıştır unmanaged işletim sistemine sahiptir.
- Uzun Mesafe (Extend) modu etkinleştirildiğinde 9-16 arası portlarda 10 Mbps hızda 250 metreye kadar güç ve veri taşır.
- İlk 8 port, kritik video akışlarında veri gecikmesini önlemek adına yüksek öncelikli (Priority Port) olarak çalışır.
- Ağ güvenliğini artırmak için portlar arası veri çakışmasını ve yayılımını engelleyen Port İzolasyon (VLAN) modunu destekler.
- Dış saha hatlarından gelebilecek ani elektrik şoklarına karşı tüm PoE portlarında 6 KV yıldırım koruması mevcuttur.
- 7.2 Gbps toplam anahtarlama bant genişliği ve 5.356 Mpps paket yönlendirme hızı ile yüksek performans sunar.
- IEEE 802.3x full-duplex akış kontrol teknolojisiyle veri paketlerinin kaybolmasını ve tıkanmasını engeller.
- Ağ aygıtlarının kimlik takibi için 4K kapasiteli, otomatik güncellenen yerleşik MAC adres tablosu barındırır.
- 19 inç boyutunda 1U standart rack kabin sistemlerine doğrudan monte edilebilir elektrostatik boyalı metal kasaya sahiptir.
- Harici adaptör gerektirmeyen yerleşik 100-240 VAC geniş voltaj aralıklı dahili güç kaynağı ile çalışır.
- PoE yükleri aktif değilken sistem kararlılığını korumak adına 20 Watt'tan daha az elektrik enerjisi harcar.
