MSI MAG A550BN 550W POWER SUPPLY
MSI MAG A550BN 550W POWER SUPPLY
MSI MAG A550BN, 550W nominal çıkış gücüne, ATX form faktörüne, 80 PLUS Bronze verimlilik sertifikasına ve sabit kablo tasarımına sahip bilgisayar güç kaynağıdır. 120 mm fan, Active PFC ve DC-DC devre tasarımı içerir.
| Teknik Özellik | Değer |
|---|---|
| Marka | MSI |
| Model | MAG A550BN |
| Ürün türü | Bilgisayar güç kaynağı (PSU) |
| Nominal çıkış gücü | 550W |
| Form faktörü | ATX |
| Verimlilik sertifikası | 80 PLUS Bronze |
| Belirtilen azami verimlilik | %85'e kadar |
| Kablo tasarımı | Sabit kablolu, modüler değil |
| Fan boyutu | 120 mm |
| Fan yatak tipi | Sleeve Bearing |
| Giriş voltajı | 100–240V AC |
| Giriş akımı | 115V'ta en fazla 8A; 230V'ta en fazla 4A |
| Giriş frekansı | 50–60 Hz |
| PFC türü | Active PFC |
| Devre tasarımı | DC-DC |
| +3,3V çıkışı | 20A |
| +5V çıkışı | 20A |
| +12V çıkışı | 45,5A |
| -12V çıkışı | 0,3A |
| +5Vsb çıkışı | 2,5A |
| +3,3V ve +5V birleşik güç | 110W |
| +12V çıkış gücü | 546W |
| ATX anakart bağlantısı | 1 × 24 pin (20+4 pin) |
| CPU/EPS bağlantısı | 1 × 4+4 pin |
| PCIe bağlantısı | 2 × 6+2 pin |
| SATA bağlantısı | 5 × 15 pin |
| Çevre birimi bağlantısı | 2 × 4 pin Molex |
| FDD bağlantısı | 1 × 4 pin |
| Koruma özellikleri | OCP, OVP, OPP, OTP, SCP |
| Boyutlar (Derinlik × Genişlik × Yükseklik) | 140 × 150 × 86 mm |
| İşlemci, RAM, depolama ve işletim sistemi | Güç kaynağı ürünü için uygulanabilir değildir. |
Ürün Açıklaması

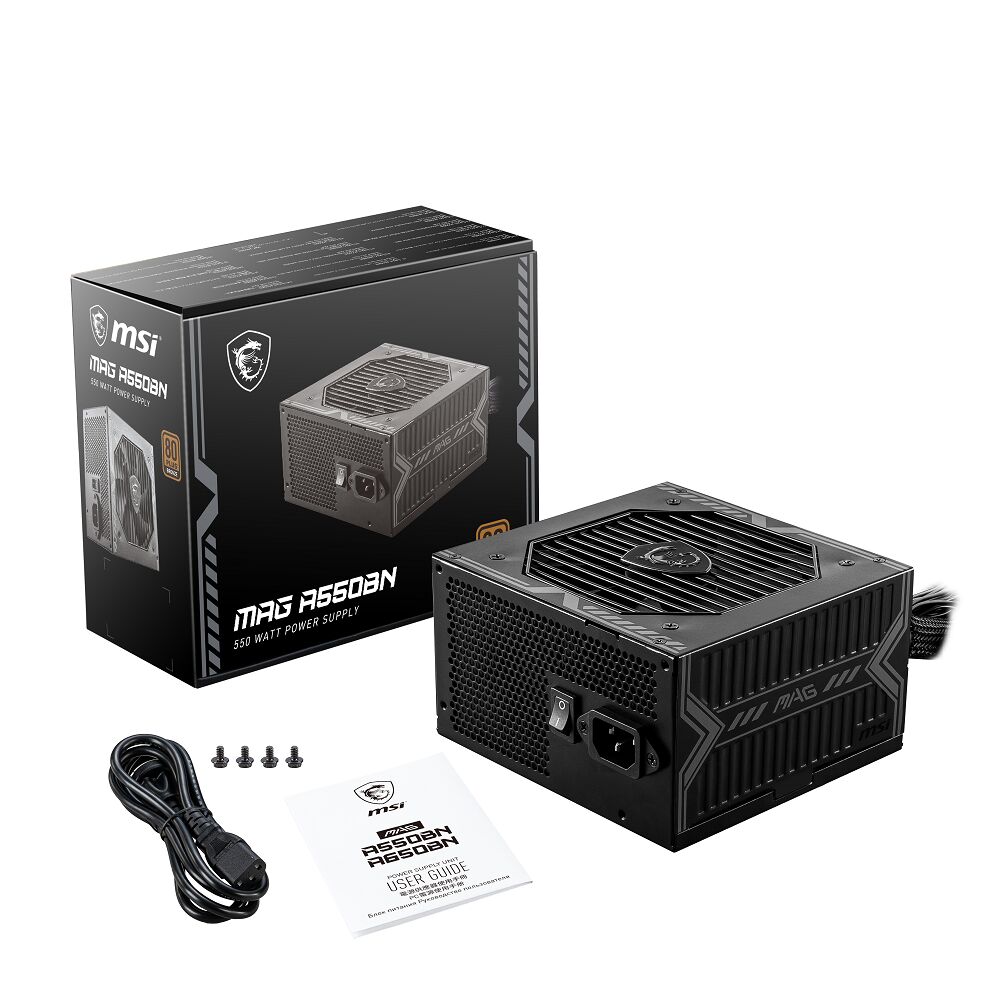

MSI MAG A550BN, masaüstü bilgisayar sistemlerinde kullanılmak üzere tasarlanmış 550W nominal çıkış gücüne sahip bir ATX güç kaynağıdır. ATX form faktörü ve 140 × 150 × 86 mm boyutları, uyumlu güç kaynağı yuvasına sahip bilgisayar kasalarında kurulum için tasarlanmıştır. Kasa uyumluluğu kurulum alanı ve kablo yerleşimi dikkate alınarak kontrol edilmelidir.
Ürün 80 PLUS Bronze verimlilik sertifikasına sahiptir ve üretici tarafından belirtilen verimlilik değeri %85'e kadardır. Active PFC ve DC-DC devre tasarımı kullanır. Güç çıkışları arasında +12V hattı 45,5A ve 546W, +3,3V ile +5V hatlarının birleşik çıkışı ise 110W olarak belirtilmiştir.

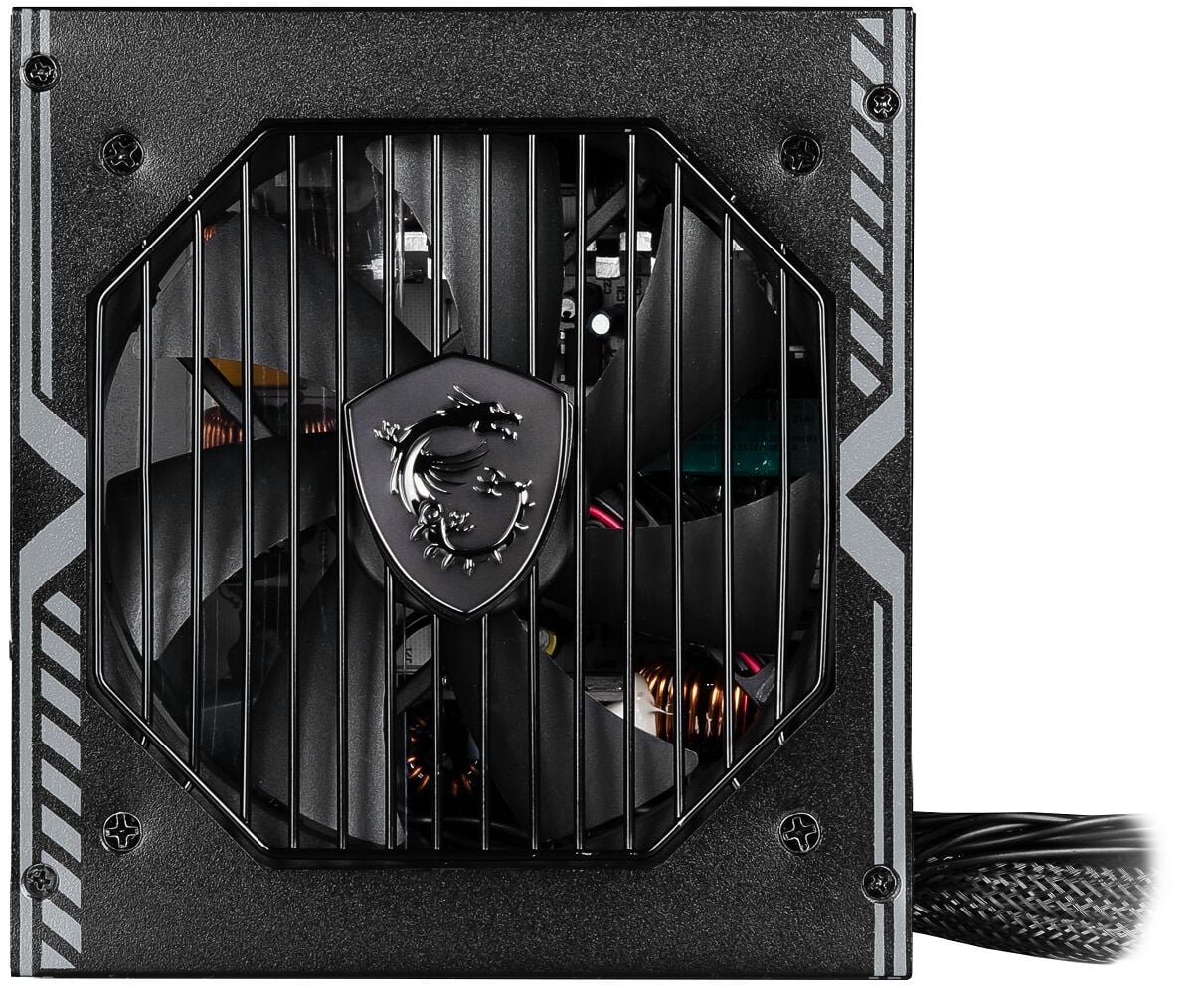

Soğutma sistemi, sleeve bearing yataklı 120 mm fan içerir. Güç kaynağında aşırı akım (OCP), aşırı gerilim (OVP), aşırı güç (OPP), aşırı sıcaklık (OTP) ve kısa devre (SCP) korumaları bulunur. Bu korumalar, ilgili elektriksel veya termal durumlarda güç kaynağını korumaya yönelik tasarlanmıştır.
Bağlantı seçenekleri arasında bir adet 24 pin anakart bağlantısı, bir adet 4+4 pin CPU/EPS bağlantısı, iki adet 6+2 pin PCIe bağlantısı, beş adet SATA, iki adet 4 pin Molex ve bir adet 4 pin FDD bağlantısı yer alır. Kablolar sabittir; modüler kablo çıkarma sistemi bulunmaz. Ekran kartı ve diğer bileşenlerin güç bağlantıları kurulumdan önce kontrol edilmelidir.
Güç kaynağı 100–240V AC giriş voltajını ve 50–60 Hz giriş frekansını destekler. Üretici tarafından belirtilen giriş akımı 115V'ta en fazla 8A, 230V'ta en fazla 4A'dır. Güç kaynağının uygunluğu; işlemci, ekran kartı ve diğer bileşenlerin toplam güç gereksinimi ile bağlantı ihtiyaçlarına göre değerlendirilmelidir.
- Marka: MSI.
- Model: MAG A550BN.
- Nominal güç: 550W.
- Form faktörü: ATX.
- Verimlilik sertifikası: 80 PLUS Bronze; belirtilen verimlilik %85'e kadar.
- Kablo yapısı: Sabit kablolu, modüler olmayan tasarım.
- Soğutma: 120 mm sleeve bearing fan.
- Devre tasarımı: DC-DC.
- Güç faktörü düzeltme: Active PFC.
- Giriş: 100–240V AC, 50–60 Hz.
- Giriş akımı: 115V'ta en fazla 8A, 230V'ta en fazla 4A.
- +3,3V: 20A.
- +5V: 20A.
- +12V: 45,5A ve 546W.
- -12V: 0,3A.
- +5Vsb: 2,5A.
- +3,3V ve +5V birleşik güç sınırı: 110W.
- Anakart bağlantısı: 1 × 24 pin (20+4 pin).
- CPU bağlantısı: 1 × 4+4 pin EPS.
- Ekran kartı bağlantısı: 2 × 6+2 pin PCIe.
- Depolama bağlantıları: 5 × SATA.
- Çevre birimi bağlantıları: 2 × 4 pin Molex.
- Disket sürücüsü bağlantısı: 1 × 4 pin FDD.
- Koruma sistemleri: OCP, OVP, OPP, OTP ve SCP.
- Boyutlar: 140 × 150 × 86 mm (derinlik × genişlik × yükseklik).
- Kurulumdan önce kasa uyumluluğu, bileşenlerin toplam güç ihtiyacı ve gerekli güç bağlantıları kontrol edilmelidir.
- İşlemci çekirdek/izlek, RAM, SSD, ekran paneli, Wi-Fi, Bluetooth, batarya ve işletim sistemi özellikleri bu ürün için geçerli değildir.
