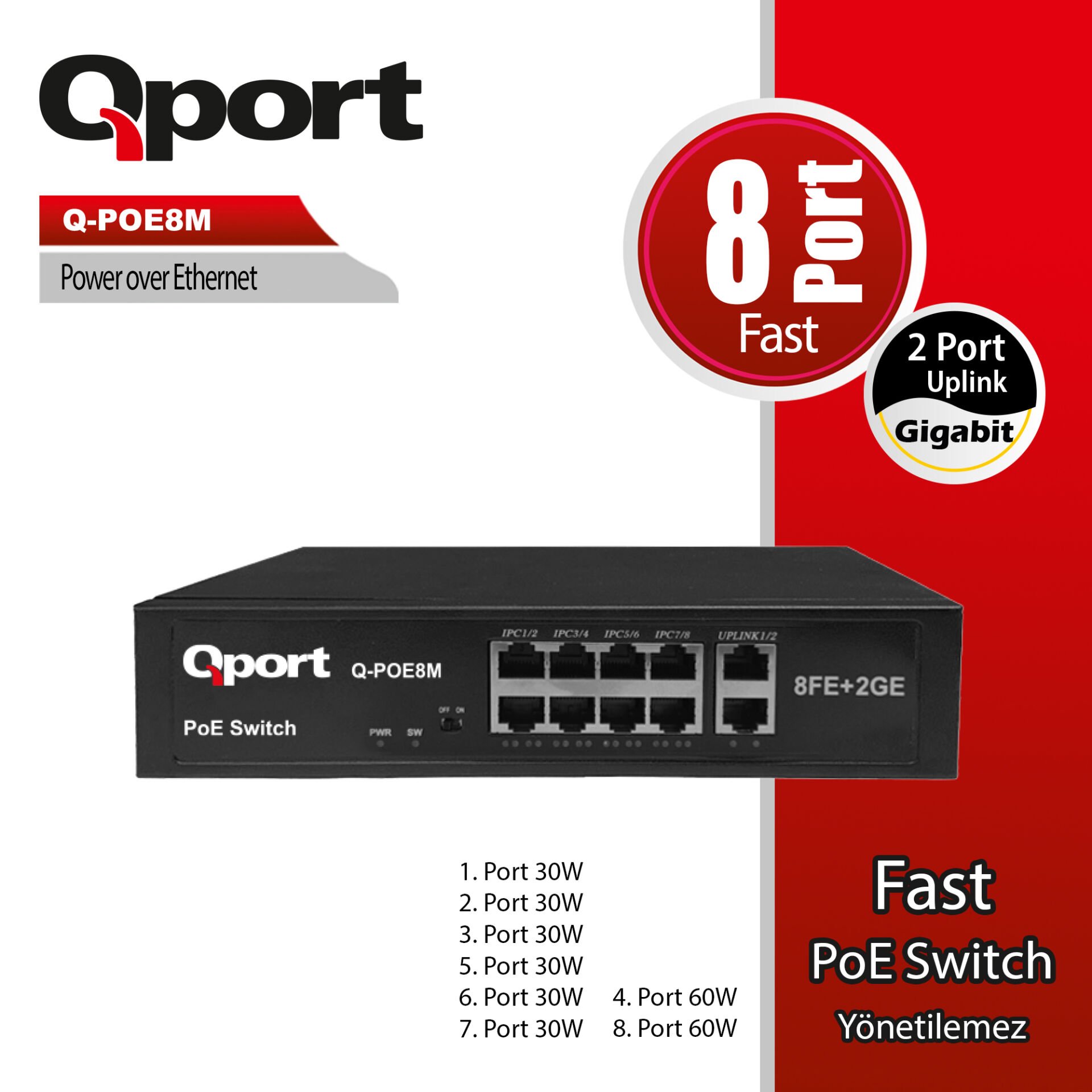

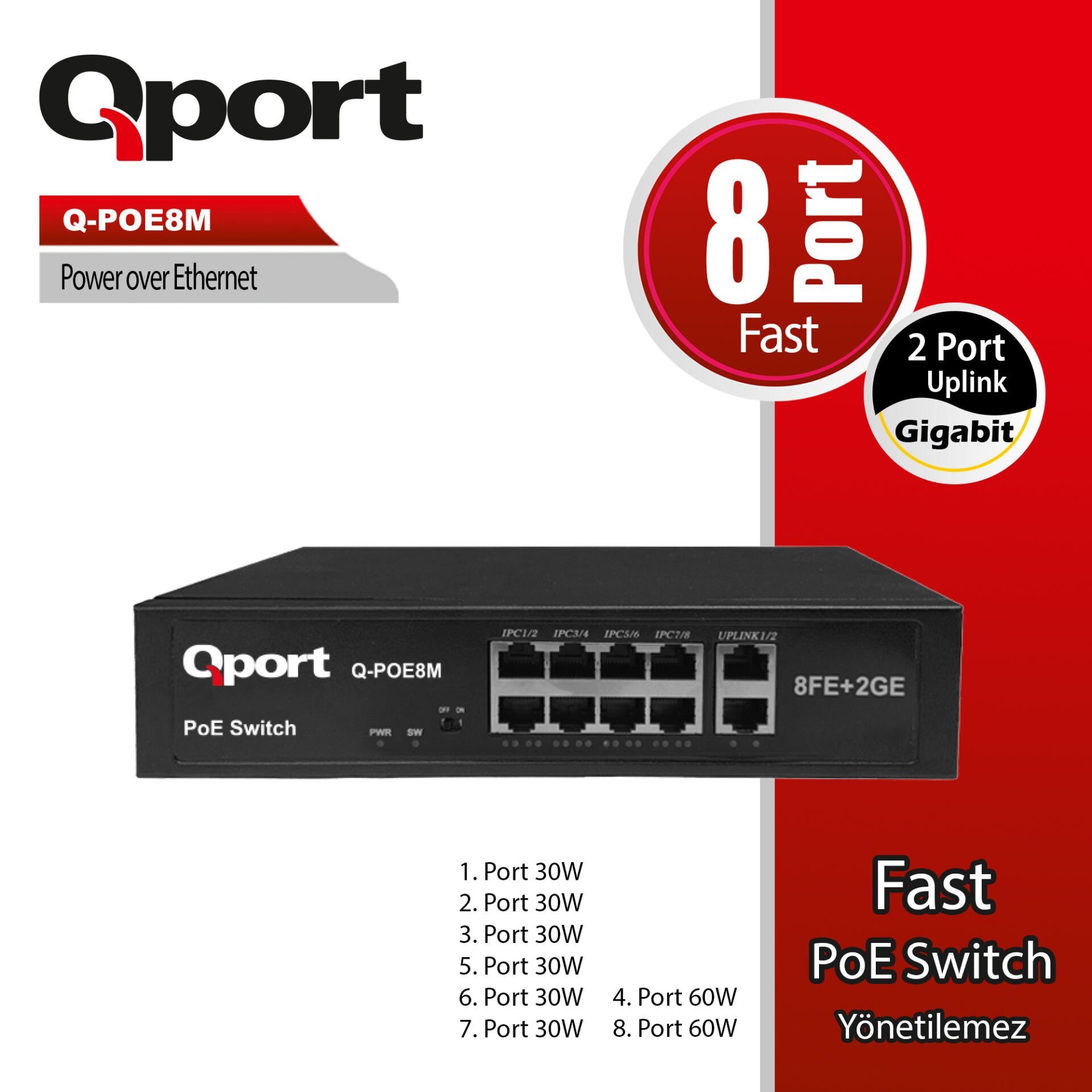

QPORT Q-POE8M 8 PORT 10/100 + 2 PORT 10/100/1000 UPLINK POE SWITCH
QPORT Q-POE8M 8 PORT 10/100 + 2 PORT 10/100/1000 UPLINK POE SWITCH
Qport Q-POE8M, küçük ve orta ölçekli ağ yapılandırmaları ile IP tabanlı CCTV kamera güvenlik sistemleri için tasarlanmış, yönetilemez (unmanaged) tipte bir masaüstü PoE ağ anahtarıdır. Cihaz üzerinde veri ve güç iletimini eşzamanlı gerçekleştiren 8 adet 10/100 Mbps PoE+ portu ile ağ omurgasına veya kayıt cihazlarına (NVR) yüksek hızlı bağlantı sağlayan 2 adet bağımsız 10/100/1000 Mbps Gigabit Ethernet RJ45 uplink portu yer almaktadır. Donanımsal uzatılmış mesafe (Extend) modu desteği sayesinde uzak mesafelerdeki uç birimlerin kablolama maliyetlerini düşürür.
| Model Kodu | Q-POE8M |
| Port Sayısı | 10 (8 x PoE, 2 x Gigabit Uplink) |
| PoE Portları | 8 x 10/100 Mbps Base-TX RJ45 Port (Port 1 - Port 8) |
| Uplink Portları | 2 x 10/100/1000 Mbps Base-T Gigabit RJ45 Port |
| PoE Standartları | IEEE 802.3af, IEEE 802.3at (PoE+ / Maksimum 30 W Port Başına) |
| PoE Güç Bütçesi | Toplam 120 W (Donanım revizyonuna göre nominal güç bütçesi) |
| Ağ Standartları | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3az |
| Backplane Kapasitesi | 5.6 Gbps |
| Paket İletim Hızı | 4.16 Mpps |
| MAC Adres Tablosu | 2K / 4K (Otomatik öğrenme ve otomatik yaşlandırma destekli) |
| Çalışma Modları | Normal Mod / Extend Mod (Donanımsal DIP anahtarlı) |
| Uzatılmış Mesafe (Extend) | Port 1 - Port 8 için maksimum 250 metre (10 Mbps hız sınırında) |
| Yıldırım / ESD Koruması | Dahili ortak mod ve diferansiyel mod akım koruma devresi |
| Güç Beslemesi | Harici Güç Adaptörü veya Entegre Güç Devresi (Modele bağlı AC 100-240V giriş) |
| Gövde Yapısı / Soğutma | Dayanıklı Metal Kasa / Fansız (Fanless) Pasif Soğutma |
Ürün Açıklaması
Qport Q-POE8M Fast Ethernet PoE switch, özellikle IP kamera gözetim sistemleri (CCTV), kablosuz erişim noktaları (Access Point) ve IP telefon ağları gibi uç cihazların hem veri iletişimini hem de çalışma enerjisini tek bir UTP/STP kategori kablosu üzerinden iletmek üzere geliştirilmiştir. Tak-çalıştır (Plug-and-Play) mimarisi sayesinde herhangi bir karmaşık yazılım yüklemesi, IP adresi ataması veya konfigürasyon arayüzü gerektirmeden, kablo bağlantıları yapıldığı anda ağ trafiğini otomatik olarak yönetmeye başlar. Her port, bağlı cihazın hızını ve dubleks modunu algılayan Auto-MDI/MDIX ve otomatik anlaşma yeteneklerine sahiptir.
Cihazın ön panelinde konumlandırılan donanımsal DIP anahtarı yardımıyla aktif edilebilen Extend (Uzatılmış Mesafe) modu, IP kamera projelerinde çok büyük bir kurulum esnekliği sağlar. Standart Ethernet ağlarında kablo mesafesi maksimum 100 metre ile sınırlıyken, bu mod devreye alındığında 1 ile 8 arasındaki PoE portlarının çalışma hızı 10 Mbps seviyesine sabitlenir ve veri-güç iletim mesafesi katı bakır Cat6 kablolarla 250 metreye kadar çıkarılır. Bu sayede uzak noktalara konumlandırılacak kameralar için araya harici bir repeater veya ek switch koyma zorunluluğu ortadan kalkar, işçilik ve donanım maliyetleri minimize edilir.
Ağ anahtarının en önemli mimari avantajlarından biri, üzerinde barındırdığı dual (ikili) Gigabit Ethernet uplink portlarıdır. Bu portlar, 10/100 Mbps hızındaki PoE portlarında toplanan veri trafiğinin, ağın üst katmanlarında yer alan ana omurga switchlere veya yüksek çözünürlüklü kayıt gerçekleştiren Ağ Video Kayıt Cihazlarına (NVR) aktarılması esnasında herhangi bir darboğaz (bottleneck) oluşmasını engeller. İki adet bağımsız uplink portunun bulunması, kullanıcılara bir portu yerel kayıt cihazına (NVR) doğrudan bağlarken, diğer portu internet modemine veya yönlendiriciye (Router) aktarma esnekliği sunarak yerel ağ trafiğini optimize eder.
Endüstriyel standartlara uygun sert metal gövde yapısı, iç mekan masaüstü kullanımlarının yanı sıra saha panoları veya rack kabin içi yerleşimlerde cihazın fiziksel dayanıklılığını artırır. Fansız (fanless) pasif soğutma mimarisi ile donatılan ürün, çalışma esnasında tamamen sessiz kalarak ofis içi çalışma ortamlarında gürültü kirliliğine yol açmaz. Dahili akıllı güç yönetimi algoritması, bağlı PoE cihazların anlık çekim güçlerini denetleyerek aşırı akım, kısa devre ve elektriksel dalgalanmalara karşı switch mekanizmasını ve bağlı olan hassas uç donanımları koruma altına alır.
- Hibrit Port Dağılımı: Güç ve veri iletimi sağlayan 8 adet 10/100 Mbps Fast Ethernet PoE+ portunun yanı sıra omurga ağ ve NVR bağlantıları için 2 adet 10/100/1000 Mbps Gigabit RJ45 Uplink portuna sahiptir.
- PoE+ Standart Uyumlu: IEEE 802.3af ve IEEE 802.3at standartlarını destekler; port başına 30 Watt'a kadar güç sağlayarak yüksek kızılötesi (IR) aydınlatmalı PTZ kameraları güvenle besler.
- Donanımsal 250 Metre Menzil: Ön paneldeki fiziksel DIP anahtarı üzerinden aktif edilen Extend modu ile 10 Mbps veri bandında, veri ve güç iletim mesafesini 250 metreye kadar uzatır.
- Çift Gigabit Uplink Avantajı: İki adet gigabit hızında uplink portu barındırması sayesinde, aynı anda hem yerel kayıt cihazına (NVR) hem de internet yönlendiricisine kayıpsız, yüksek hızlı hat çıkışı verir.
- Bloke Olmayan Mimari: 5.6 Gbps arka plan anahtarlama kapasitesi ve 4.16 Mpps paket yönlendirme hızı ile tüm portlar aynı anda çalışırken veri paketlerinin gecikmesini ve düşmesini engeller.
- Endüstriyel Metal Kasa: Isı dağıtım performansını artıran, darbelere ve elektrostatik deşarjlara karşı dayanıklı kompakt metal gövde tasarımı ile uzun ömürlü kararlı çalışma vadeder.
- Gürültüsüz Fansız Yapı: Hava sirkülasyonunu gövde üzerindeki delikler vasıtasıyla pasif olarak gerçekleştiren fansız tasarımı sayesinde ofis, laboratuvar veya ev içi kullanımlarda tamamen sessizdir.
