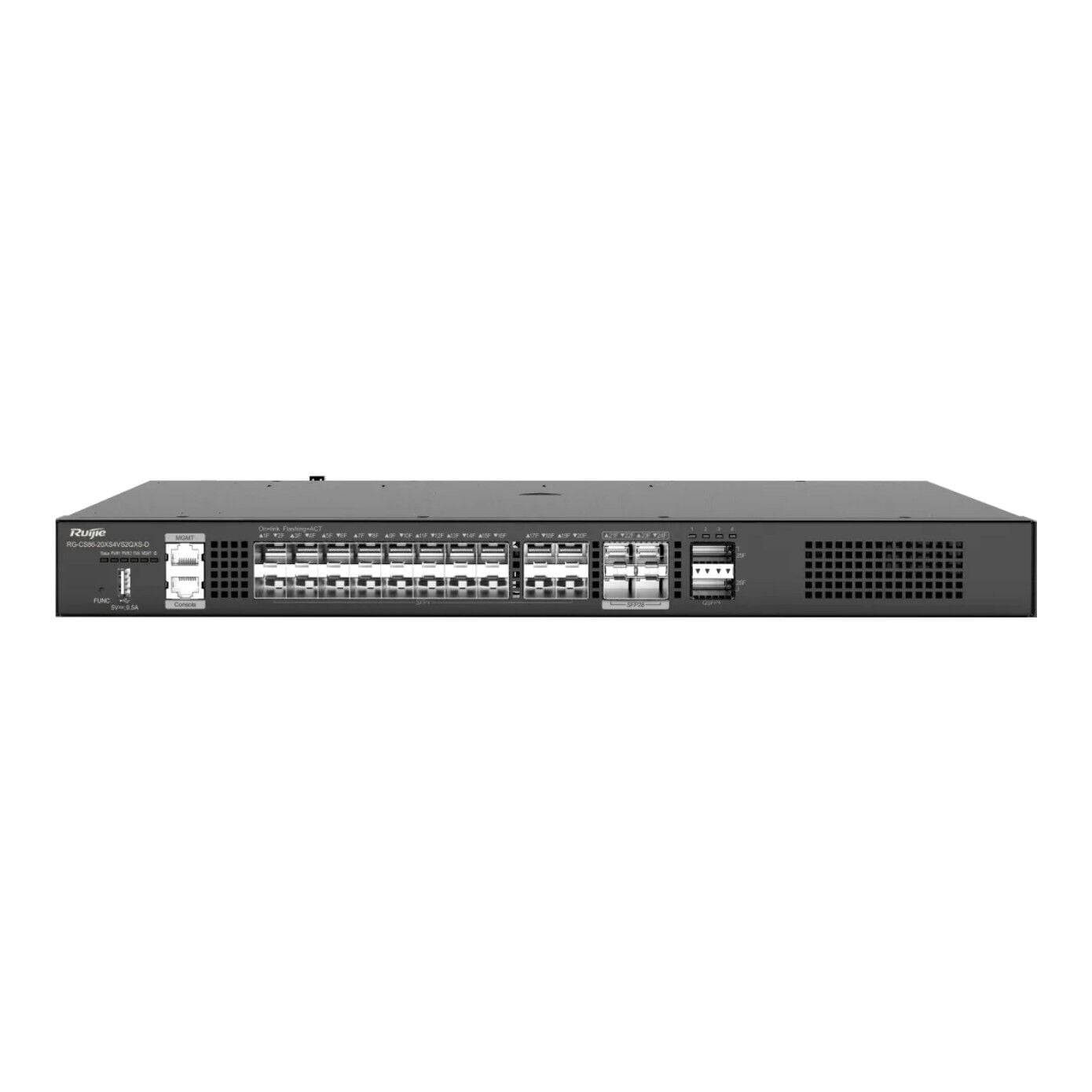

RUIJIE RG-CS86-20XS4VS2QXS-D 20x10GExSFP, 4x25GExSFP, 2x40GE QSFP+ L3 Yönetil
RUIJIE RG-CS86-20XS4VS2QXS-D 20x10GExSFP, 4x25GExSFP, 2x40GE QSFP+ L3 Yönetilebilir
Ruijie RG-CS86-20XS4VS2QXS-D, 20 adet 10 Gigabit SFP+, 4 adet 25 Gigabit SFP28 ve 2 adet 40 Gigabit QSFP+ bağlantı portuna sahip Layer 3 yönetilebilir core ve aggregation switch modelidir. 760 Gbps anahtarlama kapasitesi, 570 Mpps paket iletim hızı, VSU sanallaştırma ve yedeklenebilir modüler güç kaynağı desteği sunar.
| Marka | Ruijie |
|---|---|
| Model | RG-CS86-20XS4VS2QXS-D |
| Ürün Tipi | Layer 3 Yönetilebilir Core/Aggregation Switch |
| 10G SFP+ Portları | 20 adet |
| 10G SFP+ Port Uyumluluğu | 1G / 2.5G / 10G |
| 25G SFP28 Portları | 4 adet |
| 25G SFP28 Port Uyumluluğu | 10G / 25G |
| 40G QSFP+ Portları | 2 adet |
| 40G Port Çalışma Modu | 4 x 10G modunu destekler |
| Maksimum 10G Port Sayısı | 32 |
| Anahtarlama Kapasitesi | 760 Gbps |
| Paket İletim Hızı | 570 Mpps |
| İşlemci | 1.25 GHz tek çekirdekli CPU |
| RAM | 1 GB |
| Flash Bellek | 1 GB |
| BootROM | 16 MB |
| Switch Buffer | 4 MB |
| MAC Adres Tablosu | 32.768 kayıt |
| ARP Tablosu | 16.000 kayıt |
| IPv4 Unicast Route | 16.000 |
| IPv4 Multicast Route | 4.000 |
| IPv6 Unicast Route | 16.000 |
| IPv6 Multicast Route | 2.000 |
| Güç Modülü Yuvası | 2 adet |
| Desteklenen Güç Modülü | RG-PA150IB-F |
| Güç Modülü Çıkış Gücü | 150 W |
| Güç Yedekliliği | 1+1 |
| Güç Girişi | 100-240V AC, 50-60 Hz |
| Maksimum Güç Tüketimi | 85 W |
| Fan Modülü | 2 adet, takılı |
| Fan Yedekliliği | 1+1 |
| Console Portu | 1 x RJ45 |
| Yönetim Portu | 1 x RJ45 MGMT |
| USB | 1 x USB |
| Yönetim | Web, CLI, SNMP, NETCONF, gRPC, Ruijie Cloud |
| Yönlendirme Protokolleri | Static Routing, RIP, OSPF, IS-IS, BGP |
| VLAN | IEEE 802.1Q, 4096 VLAN |
| VSU | Desteklenir, 2 üye |
| Jumbo Frame | 9216 Byte |
| Rack Yüksekliği | 1U |
| Boyutlar | 440 x 330 x 43.6 mm |
| Ağırlık | 4.6 kg (boş kasa, 2 fan modülüyle) |
| Çalışma Sıcaklığı | 0°C - 50°C |
| Depolama Sıcaklığı | -40°C - 70°C |
| Çalışma Nemi | %10 - %90, yoğuşmasız |
| MTBF | 200.000 saat |
Ürün Açıklaması
Ruijie RG-CS86-20XS4VS2QXS-D, kurumsal ağların merkez ve dağıtım katmanlarında kullanılmak üzere tasarlanmış Layer 3 yönetilebilir yüksek hızlı switch modelidir. Cihazda 20 adet 1G/2.5G/10G SFP+ portu, 4 adet 10G/25G SFP28 portu ve 2 adet 40G QSFP+ portu bulunmaktadır. Bu port yapılandırması, farklı bant genişliği gereksinimlerine sahip ağ cihazlarının aynı altyapıda birleştirilmesini sağlar.
Switch, 760 Gbps anahtarlama kapasitesi ve 570 Mpps paket iletim performansı sunar. 10 Gigabit Ethernet bağlantıları, yüksek hızlı veri aktarımı gerektiren sunucu ve depolama sistemleri için kullanılabilir. 25G SFP28 ve 40G QSFP+ uplink bağlantıları ise ağ omurgası ve dağıtım katmanları arasında yüksek bant genişliğine sahip bağlantı kurulmasını destekler.
Layer 3 yönlendirme özellikleri kapsamında Static Routing, RIP, RIPng, OSPFv2, OSPFv3, IS-IS ve BGP protokolleri desteklenir. IPv4 ve IPv6 yönlendirme, VRF, PBR, ECMP ve multicast yönetimi özellikleri bulunmaktadır. IEEE 802.1Q VLAN, QinQ, STP, RSTP, MSTP ve ERPS gibi ağ yönetim teknolojileriyle farklı ağ segmentleri yapılandırılabilir.
Ruijie RG-CS86-20XS4VS2QXS-D, VSU sanallaştırma teknolojisi sayesinde birden fazla fiziksel switch cihazının tek bir mantıksal ağ birimi olarak yönetilmesini destekler. 1+1 güç kaynağı yedekliliği, değiştirilebilir güç modülleri ve 1+1 fan yedekliliği ağ altyapısının sürekliliğini destekleyen donanım özellikleri arasındadır. Güç modülleri çalışırken değiştirilebilir yapıdadır.
Güvenlik ve yönetim tarafında 802.1X, RADIUS, TACACS+, ACL, SSH, HTTPS, SNMP v1/v2/v3, NETCONF ve gRPC desteği bulunmaktadır. Ruijie Cloud yönetim altyapısı ve sıfır dokunuşla kurulum özellikleri, cihazın uzaktan yapılandırılmasına ve izlenmesine yardımcı olur. 1U rack montaj tasarımıyla veri merkezleri, kurumsal kampüs ağları ve yüksek hızlı aggregation altyapılarında kullanılabilir.
- Marka: Ruijie
- Model: RG-CS86-20XS4VS2QXS-D
- Switch tipi: Layer 3 yönetilebilir core/aggregation switch
- 20 x 1G/2.5G/10G SFP+ port
- 4 x 10G/25G SFP28 port
- 2 x 40G QSFP+ port
- 40G QSFP+ portlar 4 x 10G modunda çalışabilir.
- Bir cihazda maksimum 32 adet 10G port desteği
- Anahtarlama kapasitesi: 760 Gbps
- Paket iletim hızı: 570 Mpps
- İşlemci: 1.25 GHz tek çekirdekli CPU
- RAM: 1 GB
- Flash bellek: 1 GB
- BootROM: 16 MB
- Switch buffer: 4 MB
- MAC adres tablosu: 32.768
- ARP tablosu: 16.000
- IPv4 unicast route: 16.000
- IPv4 multicast route: 4.000
- IPv6 unicast route: 16.000
- IPv6 multicast route: 2.000
- ACL kapasitesi: Giriş 2.500, çıkış 1.000
- 2 adet modüler güç kaynağı yuvası
- Desteklenen güç kaynağı: RG-PA150IB-F
- Güç modülü başına maksimum çıkış: 150 W
- 1+1 güç kaynağı yedekliliği
- Güç modülleri hot-swap desteği
- Güç girişi: 100-240V AC, 50-60 Hz
- Maksimum güç tüketimi: 85 W
- 2 adet takılı fan modülü
- 1+1 fan yedekliliği
- Önden arkaya hava akışı
- Fan hız kontrolü ve arıza alarmı
- 1 x RJ45 Console portu
- 1 x RJ45 MGMT yönetim portu
- 1 x USB portu
- IEEE 802.1Q VLAN ve 4096 VLAN desteği
- Voice VLAN, Super VLAN ve Private VLAN
- MAC VLAN ve Protocol-Based VLAN
- QinQ desteği
- STP, RSTP ve MSTP desteği
- ERPS G.8032 desteği
- LACP ve LLDP/LLDP-MED desteği
- Static Routing desteği
- RIP ve RIPng desteği
- OSPFv2 ve OSPFv3 desteği
- IS-IS ve BGP4/BGP4+ desteği
- IPv4 ve IPv6 VRF desteği
- ECMP ve PBR desteği
- IGMP ve MLD multicast yönetimi
- PIM-DM, PIM-SM ve PIM-SSM desteği
- ACL ve QoS yönetimi
- Port başına 8 öncelik kuyruğu
- 802.1X port ve MAC tabanlı kimlik doğrulama
- RADIUS ve TACACS+ desteği
- SSH ve HTTPS yönetimi
- CPP ve NFPP güvenlik mekanizmaları
- VSU sanallaştırma desteği, 2 üye
- SNMP v1/v2/v3 desteği
- NETCONF ve gRPC desteği
- RMON ve sFlow desteği
- Ruijie Cloud ve SON yönetim desteği
- Jumbo Frame: 9216 Byte
- Rack montaj yüksekliği: 1U
- Boyutlar: 440 x 330 x 43.6 mm
- Ağırlık: 4.6 kg (boş kasa ve iki fan modülüyle)
- Çalışma sıcaklığı: 0°C - 50°C
- Depolama sıcaklığı: -40°C - 70°C
- Çalışma nemi: %10 - %90, yoğuşmasız
- MTBF: 200.000 saat
- Kullanım alanları: Veri merkezleri, kurumsal ağ omurgaları, kampüs ağları, sunucu ağları ve aggregation altyapıları
- Not: Güç kaynağı modülü için RG-PA150IB-F modeli gereklidir. Modülün ürün paketine dahil olup olmadığı ayrıca doğrulanmalıdır.
