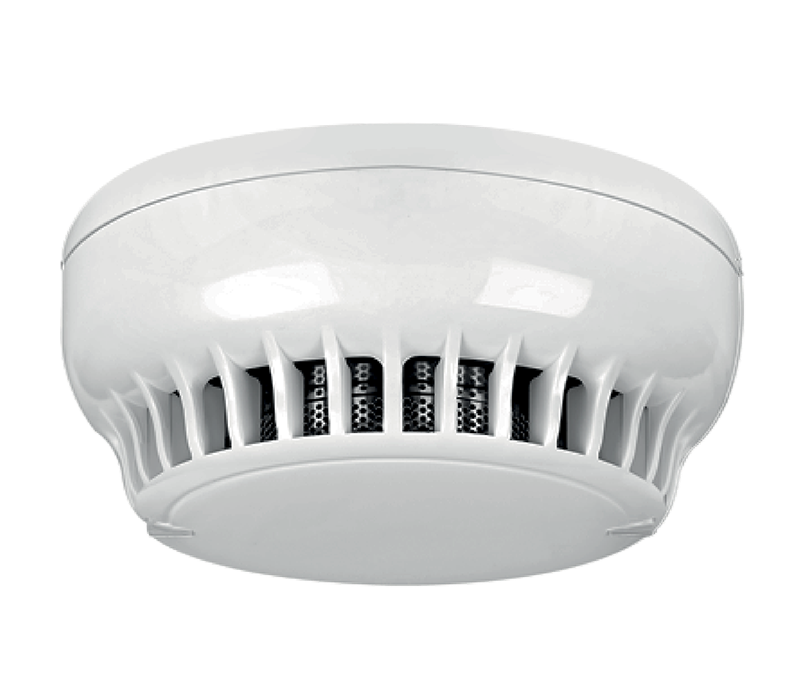

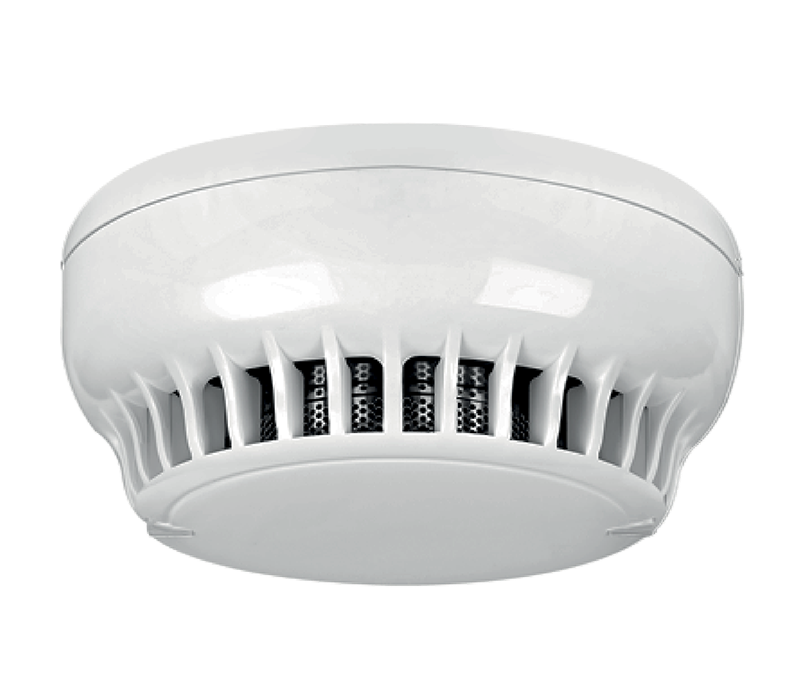

Teknim TFD-2361 Akıllı Adresli Dahili İzolatörlü Sabit Isı Dedektörü
Teknim TFD-2361 Akıllı Adresli Dahili İzolatörlü Sabit Isı Dedektörü
TFD-2361, yangın algılama ve ihbar sistemlerinde ortam sıcaklığını sürekli analiz eden, dahili kısa devre izolatörüne sahip akıllı adresli sabit ısı dedektörüdür. FlashLink iletişim protokolü ile kesintisiz veri aktarımı sağlar ve çift NTC sensör teknolojisiyle kararlı ısı ölçümü sunar.
| Teknik Özellik | Değer / Açıklama |
|---|---|
| Model / Ürün Kodu | TFD-2361 |
| Standartlar ve Sertifikalar | EN 54-5, EN 54-17 ve TSE Onaylı |
| Çalışma Tipi | A2S Sınıfı (Sabit Isı) |
| Dahili İzolatör | Var (Kısa devre durumunda hattı korur) |
| Çalışma Gerilimi | 18V DC - 32V DC |
| Ortalama Akım Tüketimi (Sükunet) | 80µA (@32V) |
| Maksimum Alarm Akımı | 3mA (@32V) |
| Paralel İhbar Lambası Çıkış Akımı | 10mA (2K2 direnç limitli) |
| Başlangıç (Isınma) Süresi | 15 Saniye |
| Isı Algılama Eşiği | 55°C (Panel üzerinden yapılandırılabilir) |
| Sensör Tipi | 2 adet NTC (Hassas ve doğrulanmış sıcaklık ölçümü) |
| Gösterge LED'leri | 360° görüş açılı 2 adet LED (Mavi: Durum / Kırmızı: Alarm / Sarı: İzolatör-Hata) |
| Uyumlu Dedektör Tabanı | TFA-0120 |
| Çalışma Sıcaklığı Aralığı | -10°C ile +70°C arası |
| Bağıl Nem Dayanımı | %95 RH (en fazla, yoğunlaşmasız) |
| Koruma Sınıfı | IP30 |
| Gövde Malzemesi ve Rengi | ABS Plastik - Beyaz |
| Kablo Kesit Alanı | 0.8 mm² ile 2.5 mm² arası |
| Boyutlar | Çap: Ø110 mm, Yükseklik: h42 mm (Taban hariç) |
| Ağırlık | 183 gr (Taban dahil) / 125 gr (Taban hariç) |
Ürün Açıklaması
Teknim TFD-2361, yangın algılama sistemlerinde ortam sıcaklığını takip etmek amacıyla tasarlanmış akıllı adresli sabit ısı dedektörüdür. Ürün bünyesinde barındırdığı iki adet hassas termistör (NTC) sayesinde ortamdaki ısı artışını sürekli olarak kontrol eder ve çift yönlü doğrulama yapar. Sıcaklığın 55°C veya tanımlanan üst limit seviyesine ulaşması durumunda kontrol paneline alarm sinyali gönderir. Gelişmiş karar algoritmaları sayesinde çevresel gürültülerden ve geçici ani sıcaklık dalgalanmalarından kaynaklanabilecek hatalı bildirimleri minimum düzeye indirir.
Dedektör üzerinde yer alan dahili kısa devre izolatör modülü, döngü (loop) hattındaki olası kısa devre durumlarında hattın o bölgesini izole ederek diğer cihazların kesintisiz çalışmasını güvence altına alır. Bu akıllı hat koruma fonksiyonu EN 54-17 standart gereksinimlerini tam olarak karşılar. FlashLink adresi haberleşme protokolü yardımıyla Teknim adreslenebilir yangın alarm panelleri ile tam entegre çalışır, panel üzerinden uzaktan yapılandırılabilir ve adresleme cihazı veya panel yazılımı ile hızlıca adreslenebilir.
Fiziksel tasarımında estetik ve işlevsellik ön planda tutulmuştur. Cihazın her yönden kolayca görülebilmesi için 360 derece görüş açısı sunan çift LED göstergesi bulunmaktadır. Bu LED'ler; normal sükunet durumunda mavi renkli periyodik çakma, alarm anında sabit kırmızı renk ve kısa devre/izolatör aktif durumunda sarı renk göstererek cihazın operasyonel durumunu anlık olarak kullanıcıya bildirir. Ayrıca dedektörün uzak bir noktada olduğu durumlar için paralel ihbar lambası bağlantı terminali mevcuttur.
Teknim TFD-2361 dedektörü ABS plastik hammaddeden üretilmiş dayanıklı beyaz gövdesiyle her türlü iç mekan tavan montajına uyum sağlar. TFA-0120 montaj tabanı ile uyumlu geçmeli kontak yapısı sayesinde montaj kolaylığı ve elektriksel temas kararlılığı sunar. Cihaz, tozlu ve nemli ortamlarda yanlış alarm riskini minimize etmesi gereken mutfaklar, çamaşırhaneler, kazan daireleri veya banyo yakınları gibi buharlı ve dumanlı endüstriyel/evsel mahallerde kullanılmak üzere optimize edilmiştir.
- Dahili İzolatör Modülü: Loop hattı üzerindeki kısa devre arızalarını otomatik olarak lokalize ederek EN 54-17 standardına uygun hat bütünlüğü sağlar.
- Çift Sensör Teknolojisi: 2 adet bağımsız NTC sensörüyle ortam ısısını ölçer, verileri karşılaştırarak yüksek doğruluk sağlar.
- Çok Renkli Durum Bildirimi: Mavi, kırmızı ve sarı renklerdeki LED'ler ile durum, alarm, kısa devre arızası ve kirlenme durumlarını 360 dereceden görünür kılar.
- Sinyal Filtreleme Algoritması: Karar algoritmaları sayesinde yangın dışı ısı dalgalanmalarını süzerek yanlış alarm oranını düşürür.
- Harici Çıkış Desteği: Paralel ihbar lambası bağlantısı için ayrılmış terminal blokları ile uzak mesafeden alarm takibi sunar.
- Geniş Çalışma Aralığı: -10°C ile +70°C sıcaklıklar ve maksimum %95 bağıl nem içeren endüstriyel koşullarda kesintisiz çalışabilir.
- Kolay Adresleme: FlashLink protokolü üzerinden hızlı adreslenebilme ve kontrol paneli üzerinden dinamik izleme imkanı sunar.
