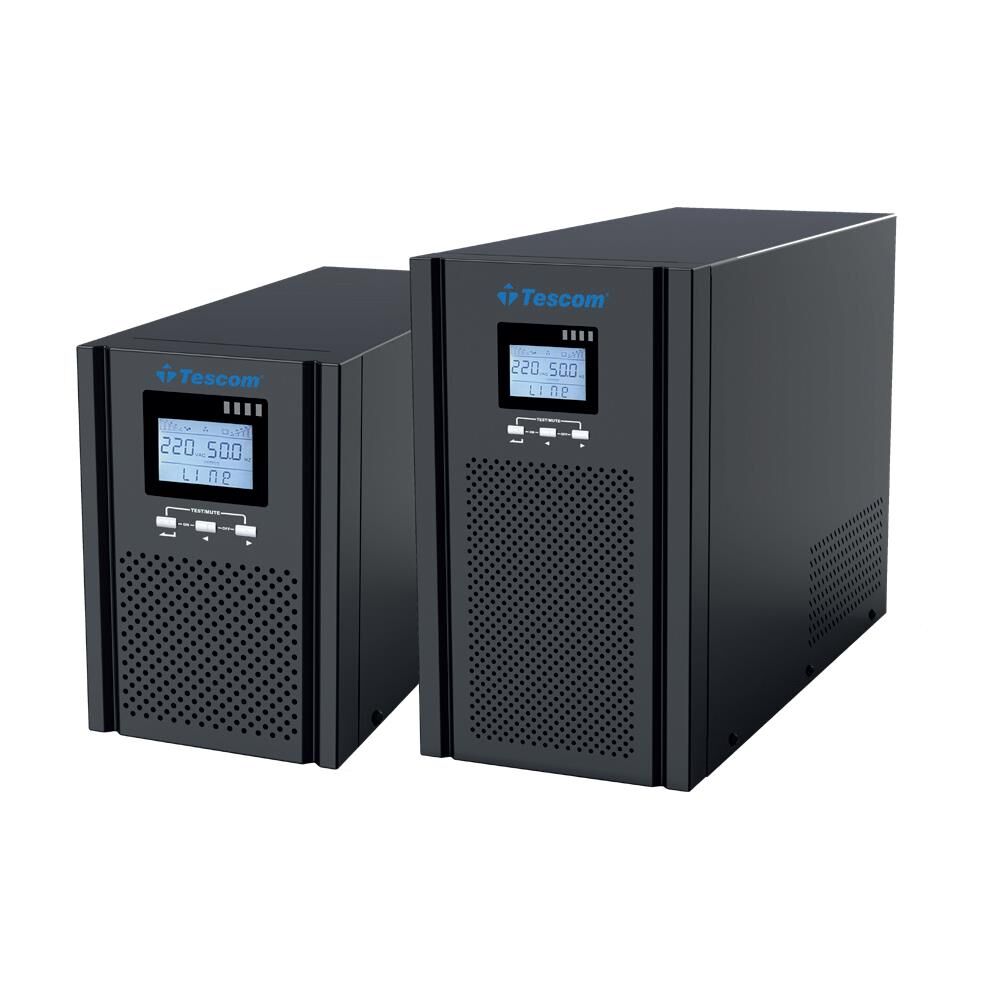

TESCOM NEOLINE 106 6KVA 1F-1F (16X12V 7AH)
Tescom NeoLine 106 6 kVA 1F-1F Online Kesintisiz Güç Kaynağı (16x 12V 7Ah Akü)
Tescom NeoLine 106 6 kVA, 1 Faz Giriş - 1 Faz Çıkış (1F-1F) mimarisine sahip, gerçek çift çevrim (true double conversion) teknolojisi ile çalışan ve yüksek yoğunluklu kritik sistemleri korumak için tasarlanmış endüstriyel tip bir kesintisiz güç kaynağıdır.
| Teknik Parametre | Özellik Değeri |
|---|---|
| Nominal Güç | 6000 VA / 5400 W veya 6000 W (Modele bağlı PF: 0.9/1.0 uyumlu) |
| Çıkış Güç Faktörü (PF) | 0.9 / 1.0 (Yüksek güç yoğunluğu) |
| Faz Yapısı | 1 Faz Giriş - 1 Faz Çıkış (Monofaze) |
| Teknoloji Tipi | On-Line Double Conversion (Gerçek Çift Çevrim) |
| Giriş Gerilim Aralığı | 110 VAC - 300 VAC (%50 yükte), 176 VAC - 300 VAC (%100 yükte) |
| Giriş Frekans Aralığı | 40 Hz - 70 Hz |
| Giriş Güç Faktörü (THDi) | ≥0.99 (≤%4 Toplam Harmonik Bozulma) |
| Çıkış Gerilim Regülasyonu | ±%1 |
| Çıkış Dalga Şekli | Gerçek Sinüs Dalgası |
| Çıkış Frekans Regülasyonu | 50/60 Hz ±0.1 Hz (Akü Modu) |
| Transfer Süresi | Şebekeden Akü Moduna: 0 ms / İnverterdan Bypass Moduna: 0 ms |
| Crest Faktörü | 3:1 |
| Verimlilik | ≥%92 (Online Mod), ≥%97 (ECO Mod) |
| Akü Tipi ve Kapasitesi | Tam bakımsız, kuru tip kurşun asit akü (12V 7Ah) |
| Dahili Akü Adedi | 16 Adet |
| DC Bara Voltajı | 192 VDC |
| Şarj Akımı | 1.0 A veya 2.0 A (Ayarlanabilir) |
| Besleme Süresi | Yük durumuna göre tipik 5 - 12 dakika |
| Soğuk Başlatma (Cold Start) | Mevcut (Şebekesiz aküden başlatma) |
| Paralelleme Kapasitesi | 4 adede kadar paralel yedekleme (Opsiyonel) |
| Bağlantı Portları | 1 x USB, 1 x RS-232, 1 x EPO (Acil Kapatma), Akıllı Yuva (SNMP) |
| Çıkış Bağlantı Terminali | Klemens Bağlantılı (Hardwired Giriş/Çıkış) |
| Çalışma Sıcaklığı / Nem | 0°C ~ +40°C / %20 - 90 (Yoğuşmasız) |
| Gürültü Seviyesi | < 55 dB (1 metre mesafeden) |
| Boyutlar (G x Y x D) | 262 mm x 708 mm x 533 mm |
| Net Ağırlık | ~ 60 kg (Dahili aküler dahil) |
Ürün Açıklaması
Tescom NeoLine 106 6 kVA kesintisiz güç kaynağı, yüksek güç gereksinimi duyan sunucu odaları, veri merkezleri, tıbbi görüntüleme üniteleri ve hassas endüstriyel otomasyon sistemleri için elektriksel güvenilirlik sağlamak üzere tasarlanmıştır. Gerçek On-Line çift çevrim (double conversion) topolojisiyle üretilen cihaz, şebeke elektriğinde meydana gelebilecek harmonik bozulmaları, gerilim çökmelerini, ani sıçramaları ve frekans kaymalarını tamamen izole eder. Şebekeden gelen AC akımı önce DC akıma, ardından inverter vasıtasıyla kararlı ve temiz bir AC sinüs dalgasına dönüştürerek yüklere aktarır.
Monofaze (1 Faz Giriş - 1 Faz Çıkış) yapısıyla çalışan sistem, gelişmiş bir mikroişlemci (DSP) kontrol mekanizmasına sahiptir. Çıkış voltaj regülasyonunu ±%1 gibi dar bir tolerans aralığında tutarak çok hassas elektronik bileşenlerin bile kararlı çalışmasını sağlar. Aktif güç faktörü düzeltmesi (PFC) teknolojisi, giriş güç faktörünü ≥0.99 seviyesine çıkararak enerji hatlarından çekilen reaktif gücü minimuma indirir ve şebekeye geri basılan akım harmoniklerini (THDi) ≤%4 seviyesinin altında tutar.
Ön panelde yer alan aydınlatmalı grafik LCD ekran üzerinden giriş/çıkış gerilimleri, yük yüzdesi, akü voltaj değerleri, bypass durumu ve sistem çalışma modları detaylı olarak takip edilebilir. Akıllı bypass mekanizması, inverter aşırı yükü veya dahili bir arıza durumunda yüklerin kesintisiz bir biçimde şebekeye aktarılmasını sağlar. Dahili akıllı şarjör sistemi, akülerin sıcaklığa bağlı olarak optimum voltajda şarj edilmesini sağlayarak hücre ömrünü uzatır ve aşırı şarj riskini engeller.
Kasa içerisinde seri bağlı olarak konumlandırılmış 16 adet 12V 7Ah tam bakımsız kuru tip kurşun asit akü bloğu yer almaktadır. Toplamda 192 VDC bara gerilimi ile çalışan bu akü grubu, şebeke kesintilerinde 0 milisaniye transfer süresiyle devreye girerek bağlı yüklerin çalışmaya devam etmesini sağlar. Sistem üzerinde yer alan EPO (Emergency Power Off) kontağı acil durumlarda tüm sistemin tek bir merkezden kapatılmasına olanak tanırken; USB, RS-232 ve akıllı genişleme yuvası (SNMP) uzaktan izleme protokolleri ile tam uyum gösterir.
- Güç Kapasitesi: 6000 VA nominal güç çıkışı ile yüksek yoğunluklu sunucu ve kurumsal ağ altyapı desteği.
- Topoloji: Şebeke parazit ve dalgalanmalarından bağımsız tam yalıtım sunan True On-Line Double Conversion mimarisi.
- Faz Yapılandırması: Tek fazlı altyapılar ile tam uyumlu 1 Faz Giriş ve 1 Faz Çıkış (1F-1F) monofaze bağlantı şeması.
- Akü Grubu: Sistem içerisine entegre edilmiş 16 adet seri bağlı 12V 7Ah tam bakımsız kuru tip kurşun asit akü hücresi.
- DC Bara Voltajı: Yüksek deşarj verimliliği sağlayan 192 VDC nominal akü gerilim hattı mimarisi.
- Sıfır Transfer Zamanı: Şebeke modundan akü işletimine veya statik bypass hattına 0 ms kesintisiz geçiş teknolojisi.
- Voltaj Regülasyonu: Dinamik ve statik durumlarda çıkış gerilimini ±%1 tolerans sınırları içinde sabitleyen DSP kontrolü.
- Giriş Voltaj Toleransı: %100 yükte 176-300 VAC, %50 yükte ise 110-300 VAC aralığında aküye geçmeden çalışabilme.
- Güç Faktörü Yönetimi: Giriş hattında ≥0.99 aktif PFC düzeltmesi ve çıkışta yüksek aktif güç aktarımı sağlayan PF tasarımı.
- Enerji Verimliliği: Normal çevrim modunda ≥%92, şebeke kararlıyken aktif edilebilen ECO mod seçeneği ile ≥%97 verim.
- Paralellenebilirlik: Güç artırımı veya N+X yedekleme sağlamak amacıyla 4 adede kadar cihazı paralel bağlayabilme seçeneği.
- Kullanıcı İzleme Arayüzü: Tüm elektriksel verileri, alarm kodlarını ve yük grafiklerini gösteren entegre dijital LCD ekran.
- Korumalar: Kısa devre, aşırı yük, aşırı sıcaklık, yüksek/düşük voltaj, derin deşarj ve EPO acil kapatma terminal döngüsü.
- Haberleşme Portları: Otomasyon ve uzaktan yönetim için standart 1 x USB, 1 x RS-232 ve opsiyonel SNMP kart yuvası (Smart Slot).
- Fiziksel Bağlantı: Yüksek akım taşıma kapasitesine uygun, güvenli ve endüstriyel tip giriş/çıkış klemens terminal yapısı.
